Спосіб підвищення зносостійкості різального інструменту

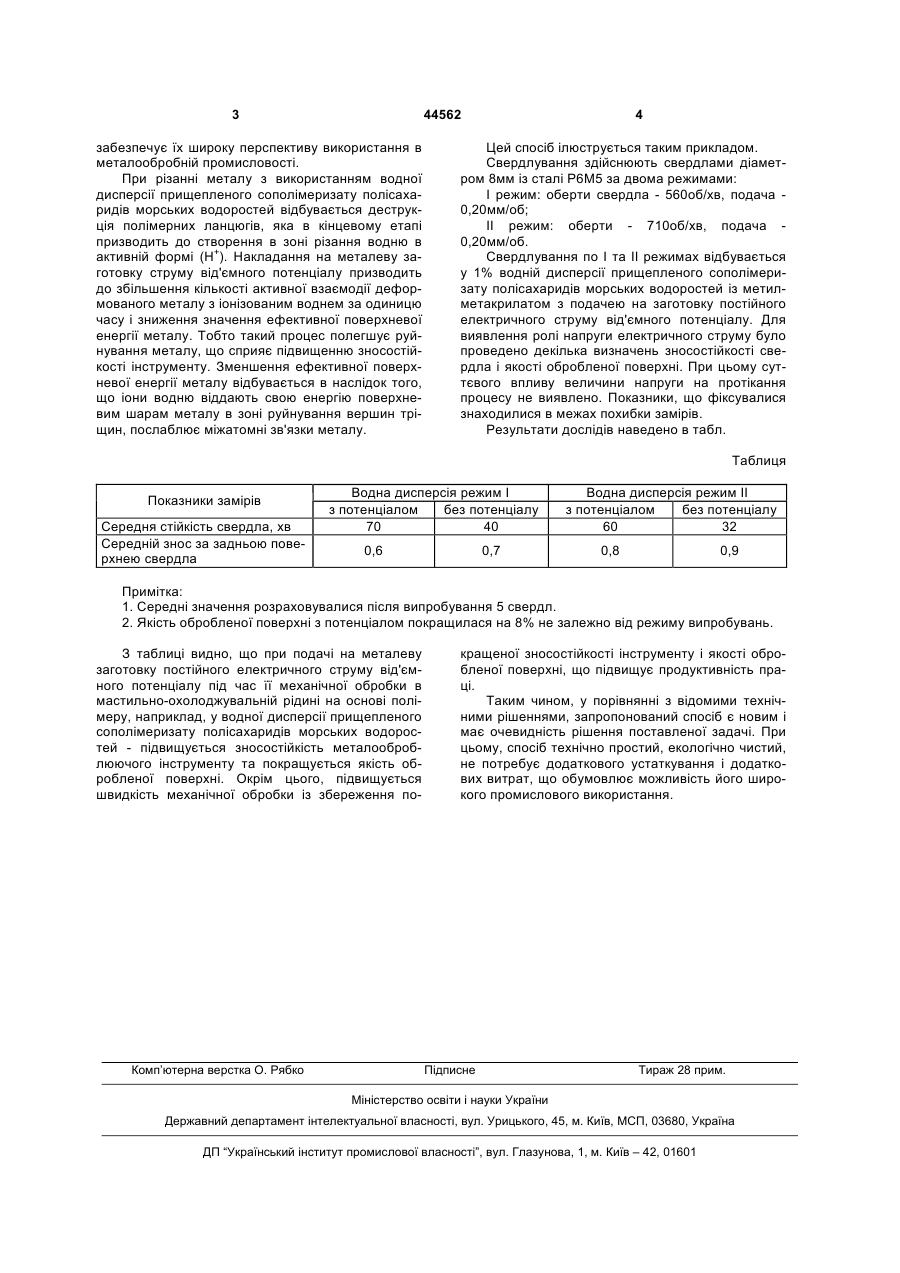

Спосіб підвищення зносостійкості різального інструменту шляхом механічної обробки металів різанням в полімервмісних мастильноохолоджувальних рідинах, який відрізняється тим, що механічну обробку в середовищі, що містить полімер, здійснюють шляхом подачі на заготовку постійного електричного струму від'ємного потенціалу. (19) (21) u200903602 (22) 13.04.2009 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) СОШКО ВІКТОР ОЛЕКСАНДРОВИЧ, СТЕПАНЕНКО ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ (73) ХЕРСОНСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 44562 забезпечує їх широку перспективу використання в металообробній промисловості. При різанні металу з використанням водної дисперсії прищепленого сополімеризату полісахаридів морських водоростей відбувається деструкція полімерних ланцюгів, яка в кінцевому етапі призводить до створення в зоні різання водню в активній формі (Н+). Накладання на металеву заготовку струму від'ємного потенціалу призводить до збільшення кількості активної взаємодії деформованого металу з іонізованим воднем за одиницю часу і зниження значення ефективної поверхневої енергії металу. Тобто такий процес полегшує руйнування металу, що сприяє підвищенню зносостійкості інструменту. Зменшення ефективної поверхневої енергії металу відбувається в наслідок того, що іони водню віддають свою енергію поверхневим шарам металу в зоні руйнування вершин тріщин, послаблює міжатомні зв'язки металу. 4 Цей спосіб ілюструється таким прикладом. Свердлування здійснюють свердлами діаметром 8мм із сталі Р6М5 за двома режимами: I режим: оберти свердла - 560об/хв, подача 0,20мм/об; II режим: оберти - 710об/хв, подача 0,20мм/об. Свердлування по І та II режимах відбувається у 1% водній дисперсії прищепленого сополімеризату полісахаридів морських водоростей із метилметакрилатом з подачею на заготовку постійного електричного струму від'ємного потенціалу. Для виявлення ролі напруги електричного струму було проведено декілька визначень зносостійкості свердла і якості обробленої поверхні. При цьому суттєвого впливу величини напруги на протікання процесу не виявлено. Показники, що фіксувалися знаходилися в межах похибки замірів. Результати дослідів наведено в табл. Таблиця Показники замірів Середня стійкість свердла, хв Середній знос за задньою поверхнею свердла Водна дисперсія режим І з потенціалом без потенціалу 70 40 0,6 0,7 Водна дисперсія режим II з потенціалом без потенціалу 60 32 0,8 0,9 Примітка: 1. Середні значення розраховувалися після випробування 5 свердл. 2. Якість обробленої поверхні з потенціалом покращилася на 8% не залежно від режиму випробувань. З таблиці видно, що при подачі на металеву заготовку постійного електричного струму від'ємного потенціалу під час її механічної обробки в мастильно-охолоджувальній рідині на основі полімеру, наприклад, у водної дисперсії прищепленого сополімеризату полісахаридів морських водоростей - підвищується зносостійкість металооброблюючого інструменту та покращується якість обробленої поверхні. Окрім цього, підвищується швидкість механічної обробки із збереження по Комп’ютерна верстка О. Рябко кращеної зносостійкості інструменту і якості обробленої поверхні, що підвищує продуктивність праці. Таким чином, у порівнянні з відомими технічними рішеннями, запропонований спосіб є новим і має очевидність рішення поставленої задачі. При цьому, спосіб технічно простий, екологічно чистий, не потребує додаткового устаткування і додаткових витрат, що обумовлює можливість його широкого промислового використання. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
