Сошник

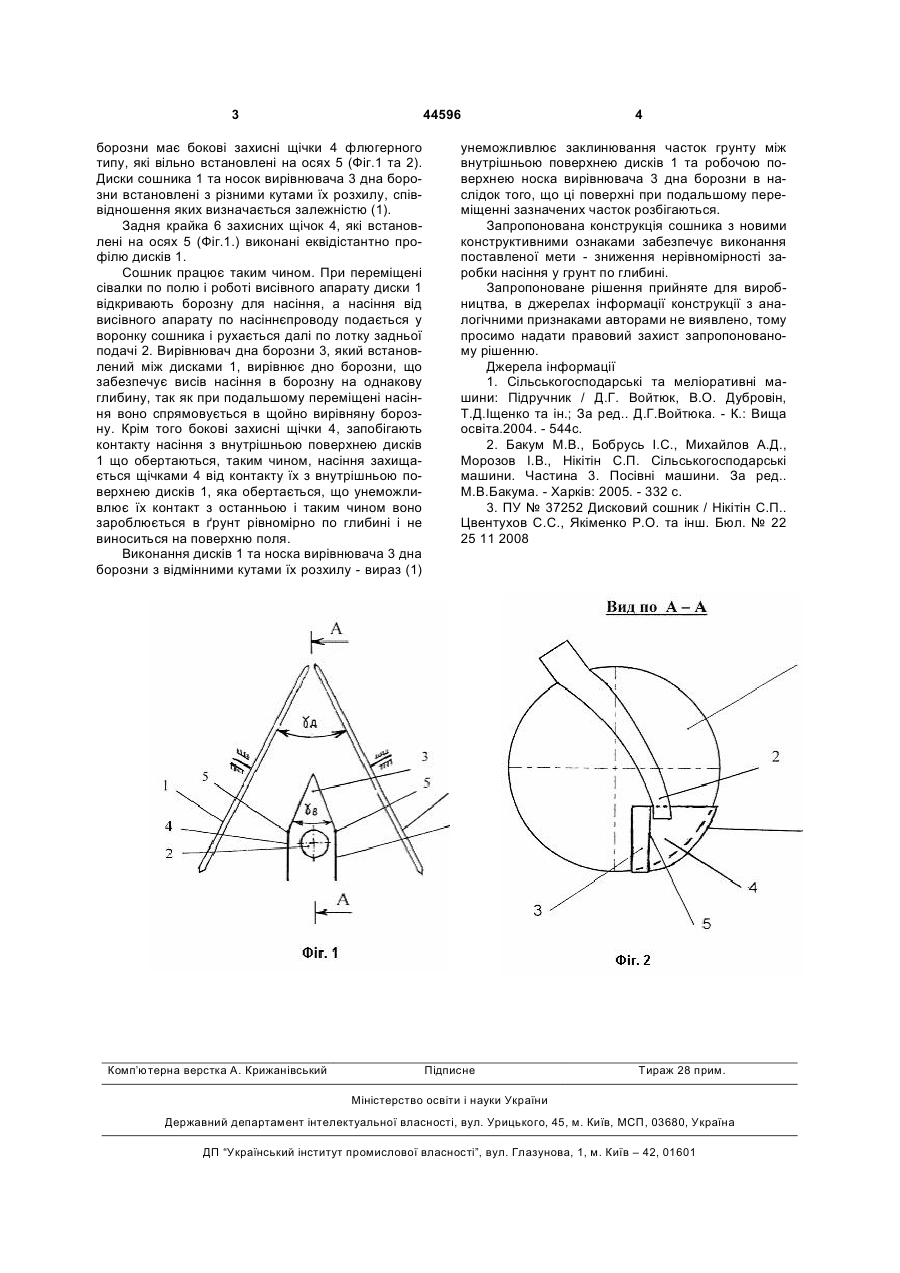

Сошник, який включає корпус, диски та лоток задньої подачі насіння, який відрізняється тим, що на корпусі між дисками встановлено вирівнювач дна борозни у вигляді лапи з боковими захисними щічками, при цьому щічки виконані флюгерного типу і вільно встановлені на осях, а співвідношення кутів розхилу носка вирівнювача та дисків сошника визначається залежністю: gв < gд, де: gв - кут розхилу носка вирівнювача; gд - кут розхилу дисків сошника. (19) (21) u200903881 (22) 21.04.2009 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) НІКІТІН СТАНІСЛАВ ПЕТРОВИЧ, ДІБРОВА ОЛЕКСАНДР ВАСИЛЬОВИЧ, ПОНОМАРЕНКО ОЛЕКСАНДР МИКОЛАЙОВИЧ, ТИХОНОВИЧ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, МІЛЬКО ОЛЕКСАНДР СЕРГІЙОВИЧ, ТІХОНОВ ДМИТРО ОЛЕКСАНДРОВИЧ, БОГДАНОВИЧ СЕРГІЙ АНДРІЙОВИЧ, МУСІЄНКО ВЯЧЕСЛАВ ВОЛОДИМИРОВИЧ, БАЗАЛЄЄВ ВОЛОДИМИР ВАСИЛЬОВИЧ (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ СІЛЬСЬКОГО ГОСПОДАРСТВА ІМ. ПЕТРА ВАСИЛЕНКА 3 44596 борозни має бокові захисні щічки 4 флюгерного типу, які вільно встановлені на осях 5 (Фіг.1 та 2). Диски сошника 1 та носок вирівнювача 3 дна борозни встановлені з різними кутами їх розхилу, співвідношення яких визначається залежністю (1). Задня крайка 6 захисних щічок 4, які встановлені на осях 5 (Фіг.1.) виконані еквідістантно профілю дисків 1. Сошник працює таким чином. При переміщені сівалки по полю і роботі висівного апарату диски 1 відкривають борозну для насіння, а насіння від висівного апарату по насіннєпроводу подається у воронку сошника і рухається далі по лотку задньої подачі 2. Вирівнювач дна борозни 3, який встановлений між дисками 1, вирівнює дно борозни, що забезпечує висів насіння в борозну на однакову глибину, так як при подальшому переміщені насіння воно спрямовується в щойно вирівняну борозну. Крім того бокові захисні щічки 4, запобігають контакту насіння з внутрішньою поверхнею дисків 1 що обертаються, таким чином, насіння захищається щічками 4 від контакту їх з внутрішньою поверхнею дисків 1, яка обертається, що унеможливлює їх контакт з останньою і таким чином воно зароблюється в ґрунт рівномірно по глибині і не виноситься на поверхню поля. Виконання дисків 1 та носка вирівнювача 3 дна борозни з відмінними кутами їх розхилу - вираз (1) Комп’ютерна верстка А. Крижанівський 4 унеможливлює заклинювання часток грунту між внутрішньою поверхнею дисків 1 та робочою поверхнею носка вирівнювача 3 дна борозни в наслідок того, що ці поверхні при подальшому переміщенні зазначених часток розбігаються. Запропонована конструкція сошника з новими конструктивними ознаками забезпечує виконання поставленої мети - зниження нерівномірності заробки насіння у грунт по глибині. Запропоноване рішення прийняте для виробництва, в джерелах інформації конструкції з аналогічними признаками авторами не виявлено, тому просимо надати правовий захист запропонованому рішенню. Джерела інформації 1. Сільськогосподарські та меліоративні машини: Підручник / Д.Г. Войтюк, В.О. Дубровін, Т.Д.Іщенко та ін.; За ред.. Д.Г.Войтюка. - К.: Вища освіта.2004. - 544с. 2. Бакум М.В., Бобрусь І.С., Михайлов А.Д., Морозов І.В., Нікітін С.П. Сільськогосподарські машини. Частина 3. Посівні машини. За ред.. М.В.Бакума. - Харків: 2005. - 332 с. 3. ПУ № 37252 Дисковий сошник / Нікітін С.П.. Цвентухов С.С., Якіменко P.O. та інш. Бюл. № 22 25 11 2008 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
