Пилосистема котла

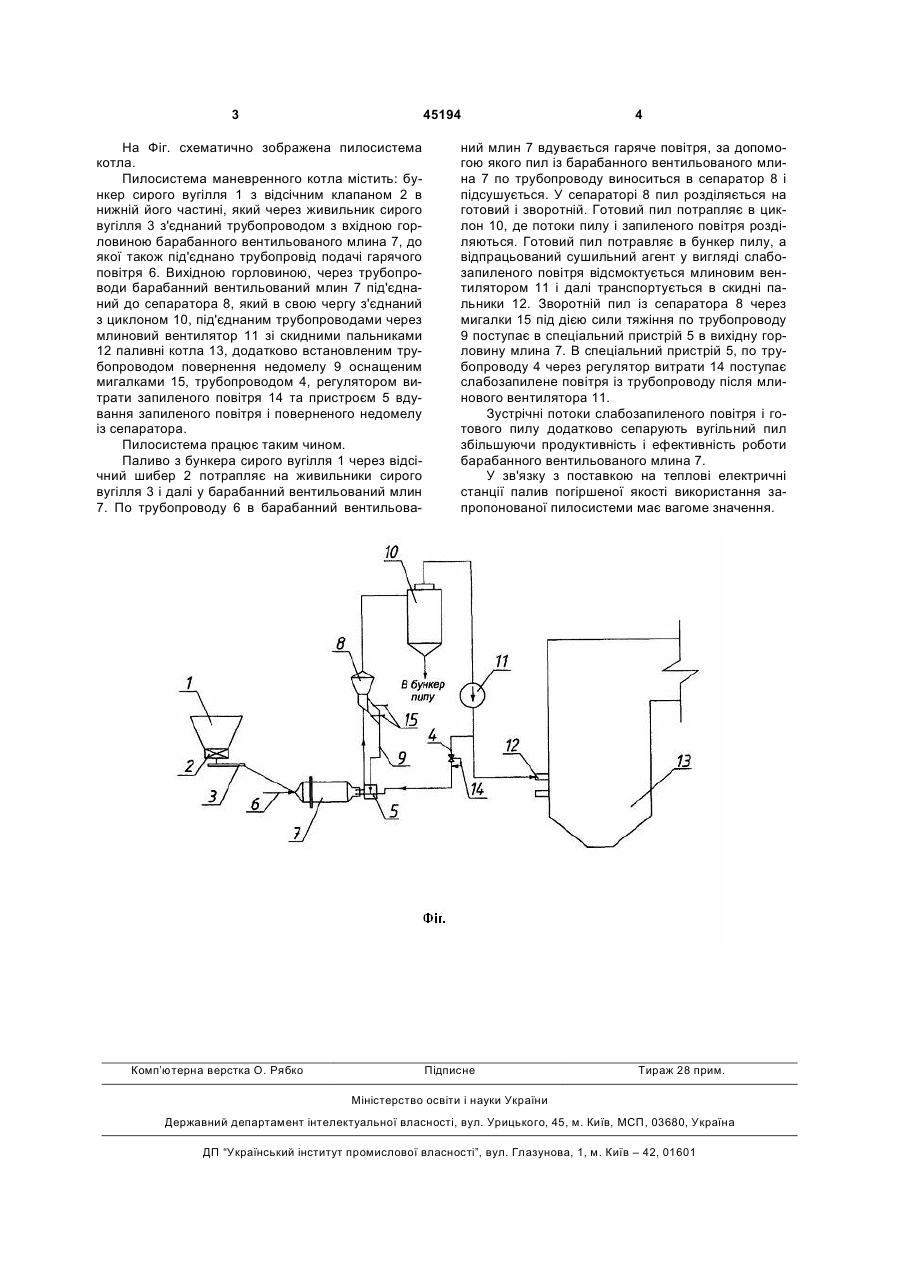

Пилосистема котла, що містить бункер сирого вугілля з відсічним шибером, через живильник сирого вугілля з'єднаний трубопроводами з вхідною горловиною барабанного вентильованого млина, до якої також під'єднано трубопровід подачі гарячого повітря, вихідною горловиною через 3 45194 На Фіг. схематично зображена пилосистема котла. Пилосистема маневренного котла містить: бункер сирого вугілля 1 з відсічним клапаном 2 в нижній його частині, який через живильник сирого вугілля 3 з'єднаний трубопроводом з вхідною горловиною барабанного вентильованого млина 7, до якої також під'єднано трубопровід подачі гарячого повітря 6. Вихідною горловиною, через трубопроводи барабанний вентильований млин 7 під'єднаний до сепаратора 8, який в свою чергу з'єднаний з циклоном 10, під'єднаним трубопроводами через млиновий вентилятор 11 зі скидними пальниками 12 паливні котла 13, додатково встановленим трубопроводом повернення недомелу 9 оснащеним мигалками 15, трубопроводом 4, регулятором витрати запиленого повітря 14 та пристроєм 5 вдування запиленого повітря і поверненого недомелу із сепаратора. Пилосистема працює таким чином. Паливо з бункера сирого вугілля 1 через відсічний шибер 2 потрапляє на живильники сирого вугілля 3 і далі у барабанний вентильований млин 7. По трубопроводу 6 в барабанний вентильова Комп’ютерна верстка О. Рябко 4 ний млин 7 вдувається гаряче повітря, за допомогою якого пил із барабанного вентильованого млина 7 по трубопроводу виноситься в сепаратор 8 і підсушується. У сепараторі 8 пил розділяється на готовий і зворотній. Готовий пил потрапляє в циклон 10, де потоки пилу і запиленого повітря розділяються. Готовий пил потравляє в бункер пилу, а відпрацьований сушильний агент у вигляді слабозапиленого повітря відсмоктується млиновим вентилятором 11 і далі транспортується в скидні пальники 12. Зворотній пил із сепаратора 8 через мигалки 15 під дією сили тяжіння по трубопроводу 9 поступає в спеціальний пристрій 5 в вихідну горловину млина 7. В спеціальний пристрій 5, по трубопроводу 4 через регулятор витрати 14 поступає слабозапилене повітря із трубопроводу після млинового вентилятора 11. Зустрічні потоки слабозапиленого повітря і готового пилу додатково сепарують вугільний пил збільшуючи продуктивність і ефективність роботи барабанного вентильованого млина 7. У зв'язку з поставкою на теплові електричні станції палив погіршеної якості використання запропонованої пилосистеми має вагоме значення. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
