Протектор пневматичної шини
Формула / Реферат
Протектор пневматичної шини, що містить центральні і бокові ряди виступів та канавки, який відрізняється тим, що канавки виконані у вигляді хвиль з ступінчастими краями, бокові ряди розділені на елементи у формі монолітних блоків поперечними канавками, що мають форму плавних кривих, що розширюються в напрямі плечової зони, елементи центральних рядів мають форму неправильних багатогранників з ламаними краями і оснащені додатковими виступами і зигзагоподібними поперечними прорізями.
Текст

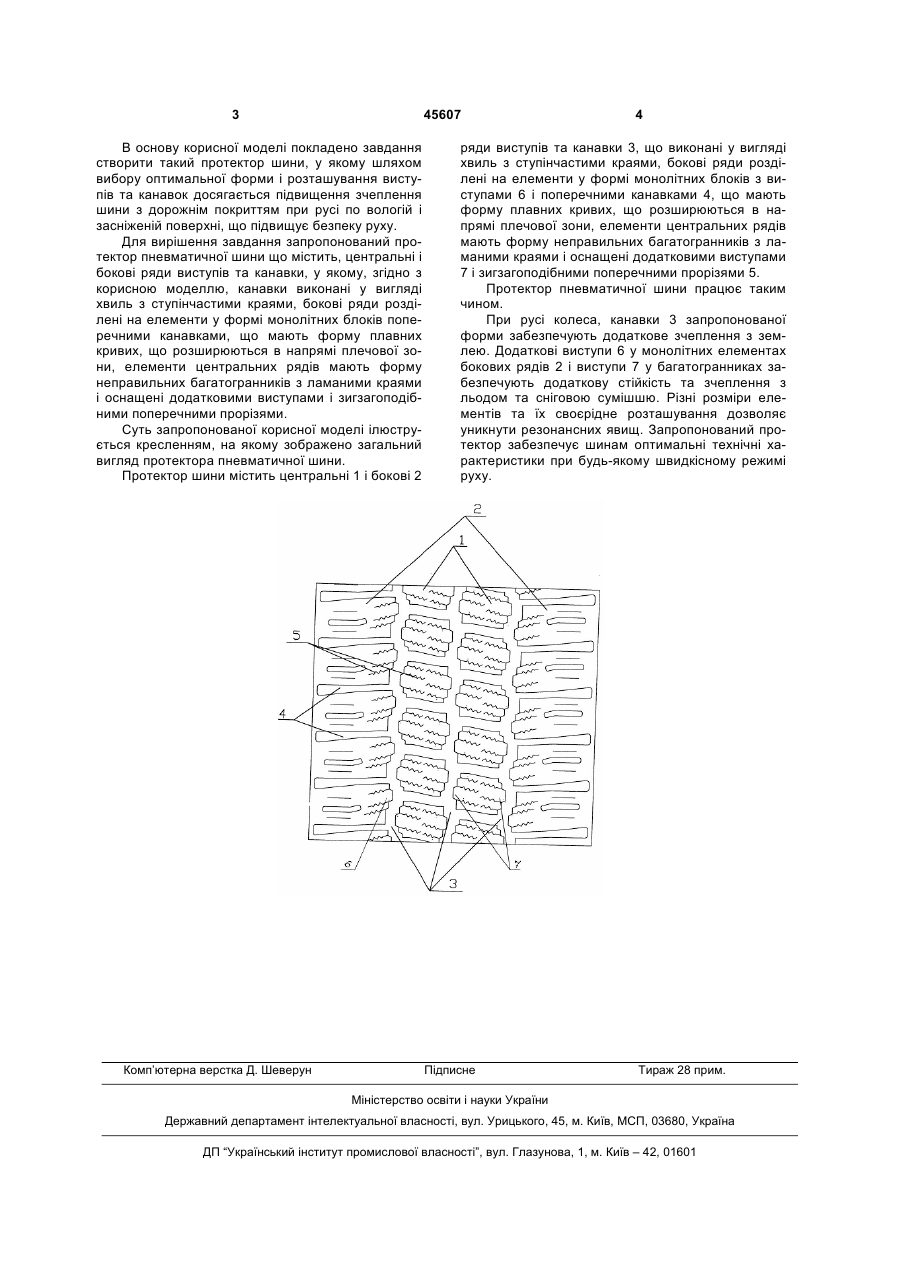

Протектор пневматичної шини, що містить центральні і бокові ряди виступів та канавки, який відрізняється тим, що канавки виконані у вигляді 3 45607 В основу корисної моделі покладено завдання створити такий протектор шини, у якому шляхом вибору оптимальної форми і розташування виступів та канавок досягається підвищення зчеплення шини з дорожнім покриттям при русі по вологій і засніженій поверхні, що підвищує безпеку руху. Для вирішення завдання запропонований протектор пневматичної шини що містить, центральні і бокові ряди виступів та канавки, у якому, згідно з корисною моделлю, канавки виконані у вигляді хвиль з ступінчастими краями, бокові ряди розділені на елементи у формі монолітних блоків поперечними канавками, що мають форму плавних кривих, що розширюються в напрямі плечової зони, елементи центральних рядів мають форму неправильних багатогранників з ламаними краями і оснащені додатковими виступами і зигзагоподібними поперечними прорізями. Суть запропонованої корисної моделі ілюструється кресленням, на якому зображено загальний вигляд протектора пневматичної шини. Протектор шини містить центральні 1 і бокові 2 Комп’ютерна верстка Д. Шеверун 4 ряди виступів та канавки 3, що виконані у вигляді хвиль з ступінчастими краями, бокові ряди розділені на елементи у формі монолітних блоків з виступами 6 і поперечними канавками 4, що мають форму плавних кривих, що розширюються в напрямі плечової зони, елементи центральних рядів мають форму неправильних багатогранників з ламаними краями і оснащені додатковими виступами 7 і зигзагоподібними поперечними прорізями 5. Протектор пневматичної шини працює таким чином. При русі колеса, канавки 3 запропонованої форми забезпечують додаткове зчеплення з землею. Додаткові виступи 6 у монолітних елементах бокових рядів 2 і виступи 7 у багатогранниках забезпечують додаткову стійкість та зчеплення з льодом та сніговою сумішшю. Різні розміри елементів та їх своєрідне розташування дозволяє уникнути резонансних явищ. Запропонований протектор забезпечує шинам оптимальні технічні характеристики при будь-якому швидкісному режимі руху. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPneumatic tire tread
Автори англійськоюKopystko Oleh Mykolaiovych
Назва патенту російськоюПротектор пневматической шины
Автори російськоюКопыстко Олег Николаевич
МПК / Мітки
МПК: B60C 11/11, B60C 11/04, B60C 11/12
