Механізм підйомний

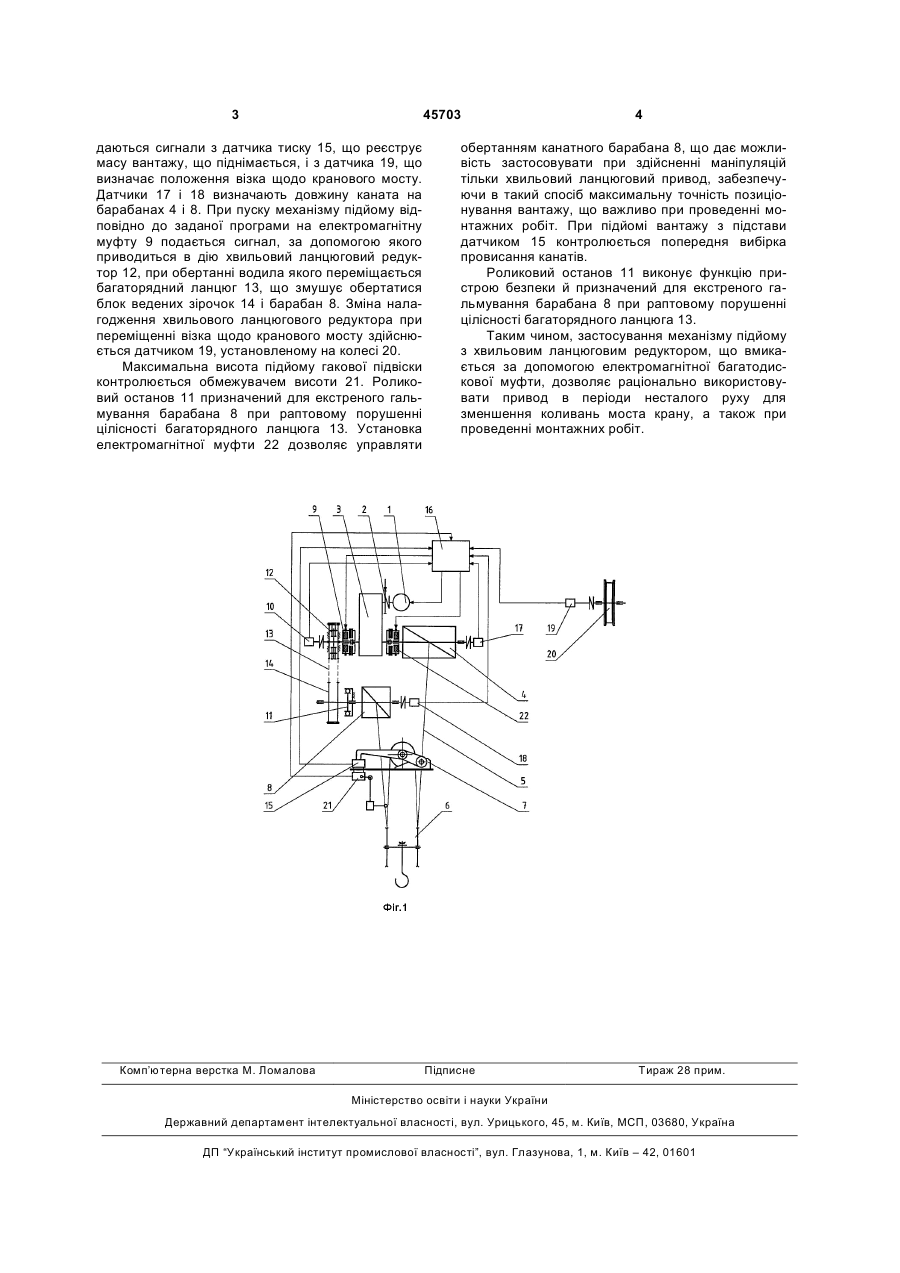

Механізм підйомний, який містить електродвигун, барабан, хвильовий ланцюговий редуктор, датчик тиску, гакову підвіску, який відрізняється тим, що додатково вміщує електромагнітні багатодискові муфти, за допомогою яких вмикається хвильовий ланцюговий редуктор та основний привод, і датчики положення механізму. (19) (21) u200904881 (22) 18.05.2009 (24) 25.11.2009 (46) 25.11.2009, Бюл.№ 22, 2009 р. (72) ДОРОХОВ МИКОЛА ЮРІЙОВИЧ, БОНДАРЕНКО ТІМУР РОМАНОВИЧ, УДОВИЧЕНКО ІВАН АНАТОЛІЙОВИЧ (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 45703 даються сигнали з датчика тиску 15, що реєструє масу вантажу, що піднімається, і з датчика 19, що визначає положення візка щодо кранового мосту. Датчики 17 і 18 визначають довжину каната на барабанах 4 і 8. При пуску механізму підйому відповідно до заданої програми на електромагнітну муфту 9 подається сигнал, за допомогою якого приводиться в дію хвильовий ланцюговий редуктор 12, при обертанні водила якого переміщається багаторядний ланцюг 13, що змушує обертатися блок ведених зірочок 14 і барабан 8. Зміна налагодження хвильового ланцюгового редуктора при переміщенні візка щодо кранового мосту здійснюється датчиком 19, установленому на колесі 20. Максимальна висота підйому гакової підвіски контролюється обмежувачем висоти 21. Роликовий останов 11 призначений для екстреного гальмування барабана 8 при раптовому порушенні цілісності багаторядного ланцюга 13. Установка електромагнітної муфти 22 дозволяє управляти Комп’ютерна верстка М. Ломалова 4 обертанням канатного барабана 8, що дає можливість застосовувати при здійсненні маніпуляцій тільки хвильовий ланцюговий привод, забезпечуючи в такий спосіб максимальну точність позиціонування вантажу, що важливо при проведенні монтажних робіт. При підйомі вантажу з підстави датчиком 15 контролюється попередня вибірка провисання канатів. Роликовий останов 11 виконує функцію пристрою безпеки й призначений для екстреного гальмування барабана 8 при раптовому порушенні цілісності багаторядного ланцюга 13. Таким чином, застосування механізму підйому з хвильовим ланцюговим редуктором, що вмикається за допомогою електромагнітної багатодискової муфти, дозволяє раціонально використовувати привод в періоди несталого руху для зменшення коливань моста крану, а також при проведенні монтажних робіт. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
