Магнітооптичний матеріал

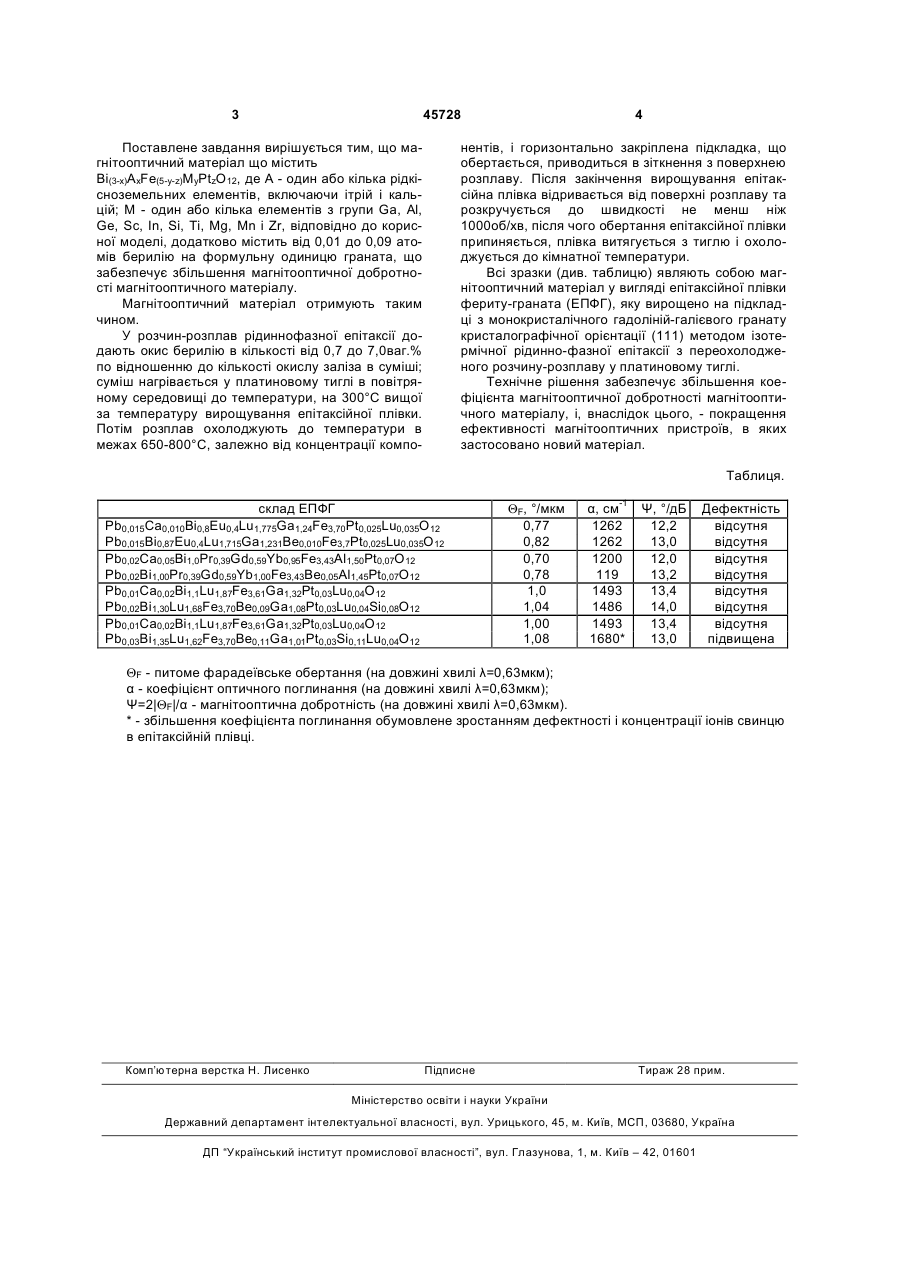

Магнітооптичний матеріал, що містить Bi(3-x)AxFe(5-y-z)MyPtzO12, де А - один або кілька рідкісноземельних елементів, включаючи ітрій і кальцій, М - один або кілька елементів із групи Ga, Al, Ge, Sc, In, Si, Ті, Mg, Mn і Zr, який відрізняється тим, що додатково містить від 0,01 до 0,09 атомів берилію на формульну одиницю граната. (19) (21) u200905363 (22) 28.05.2009 (24) 25.11.2009 (46) 25.11.2009, Бюл.№ 22, 2009 р. (72) ШУМІЛОВ ОЛЕКСІЙ ГЕНІЙОВИЧ, НЕДВИГА ОЛЕКСАНДР СТЕПАНОВИЧ, ВИШНЕВСЬКИЙ ВІКТОР ГЕОРГІЙОВИЧ (73) ТАВРІЙСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМ. В.І.ВЕРНАДСЬКОГО 3 45728 Поставлене завдання вирішується тим, що магнітооптичний матеріал що містить Ві(3-x)AxFe(5-y-z)MyPtzO12, де А - один або кілька рідкісноземельних елементів, включаючи ітрій і кальцій; М - один або кілька елементів з групи Ga, Al, Ge, Sc, In, Si, Ті, Mg, Mn і Zr, відповідно до корисної моделі, додатково містить від 0,01 до 0,09 атомів берилію на формульну одиницю граната, що забезпечує збільшення магнітооптичної добротності магнітооптичного матеріалу. Магнітооптичний матеріал отримують таким чином. У розчин-розплав рідиннофазної епітаксії додають окис берилію в кількості від 0,7 до 7,0ваг.% по відношенню до кількості окислу заліза в суміші; суміш нагрівається у платиновому тиглі в повітряному середовищі до температури, на 300°С вищої за температуру вирощування епітаксійної плівки. Потім розплав охолоджують до температури в межах 650-800°С, залежно від концентрації компо 4 нентів, і горизонтально закріплена підкладка, що обертається, приводиться в зіткнення з поверхнею розплаву. Після закінчення вирощування епітаксійна плівка відривається від поверхні розплаву та розкручується до швидкості не менш ніж 1000об/хв, після чого обертання епітаксійної плівки припиняється, плівка витягується з тиглю і охолоджується до кімнатної температури. Всі зразки (див. таблицю) являють собою магнітооптичний матеріал у вигляді епітаксійної плівки фериту-граната (ЕПФГ), яку вирощено на підкладці з монокристалічного гадоліній-галієвого гранату кристалографічної орієнтації (111) методом ізотермічної рідинно-фазної епітаксії з переохолодженого розчину-розплаву у платиновому тиглі. Технічне рішення забезпечує збільшення коефіцієнта магнітооптичної добротності магнітооптичного матеріалу, і, внаслідок цього, - покращення ефективності магнітооптичних пристроїв, в яких застосовано новий матеріал. Таблиця. склад ЕПФГ Pb0,015Ca0,010Bi0,8Eu0,4Lu1,775Ga1,24Fe3,70Pt0,025Lu0,035O12 Рb0,015Вi0,87Еu0,4Lu1,715Ga1,231Вe0,010Fe3,7Рt0,025Lu0,035O12 Рb0,02Са0,05Bi1,0Pr0,39Gd0,59Yb0,95Fe3,43Al1,50Pt0,07O12 Pb0,02Bi1,00Pr0,39Gd0,59Yb1,00Fe3,43Be0,05Al1,45Pt0,07O12 Pb0,01Ca0,02Bi1,1Lu1,87Fe3,61Ga1,32Pt0,03Lu0,04O12 Pb0,02Bi1,30Lu1,68Fе3,70Ве0,09Gа1,08Pt0,03Lu0,04Si0,08O12 Pb0,01Ca0,02Bi1,1Lu1,87Fe3,61Ga1,32Pt0,03Lu0,04O12 Pb0,03Bi1,35Lu1,62Fe3,70Be0,11Ga1,01Pt0,03Si0,11Lu0,04O12 QF, °/мкм 0,77 0,82 0,70 0,78 1,0 1,04 1,00 1,08 α, см-1 1262 1262 1200 119 1493 1486 1493 1680* Ψ, °/дБ 12,2 13,0 12,0 13,2 13,4 14,0 13,4 13,0 Дефектність відсутня відсутня відсутня відсутня відсутня відсутня відсутня підвищена QF - питоме фарадеївське обертання (на довжині хвилі λ=0,63мкм); α - коефіцієнт оптичного поглинання (на довжині хвилі λ=0,63мкм); Ψ=2|QF|/α - магнітооптична добротність (на довжині хвилі λ=0,63мкм). * - збільшення коефіцієнта поглинання обумовлене зростанням дефектності і концентрації іонів свинцю в епітаксійній плівці. Комп’ютерна верстка Н. Лиcенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
