Система автоматичного позиціювання стола свердлильного верстата
Номер патенту: 45770
Опубліковано: 25.11.2009
Автори: Сукочева Катерина Сергіївна, Симонов Володимир Федорович
Формула / Реферат
Система автоматичного позиціювання стола свердлильного верстата, що містить задавач і послідовно з'єднані цифро-аналоговий перетворювач, підсилювач потужності, яка відрізняється тим, що в її склад введені датчик положення стола, датчик струму, датчик напруги, двигун, з'єднаний зі столом, мультиплексор, вихід якого через цифровий обчислювач з'єднаний зі входом цифро-аналогового перетворювача, вихід задавача з'єднаний з першим входом мультиплексора, виходи датчика положення стола, датчика струму та датчика напруги через перший, другий та третій аналого-цифрові перетворювачі підключені до другого, третього та четвертого входів мультиплексора відповідно, перший і другий виходи двигуна з'єднані зі входами датчика струму і датчика напруги відповідно.
Текст

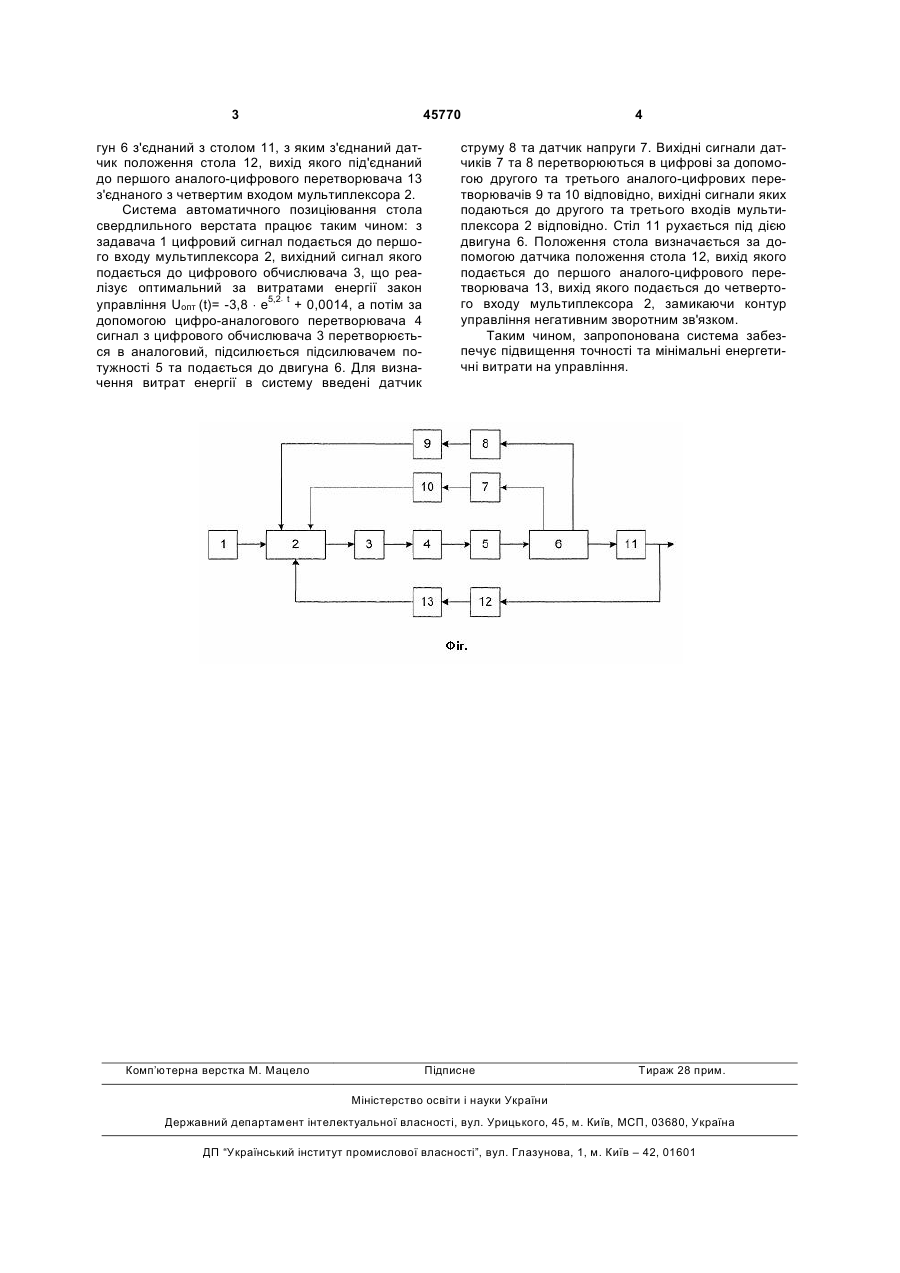

Система автоматичного позиціювання стола свердлильного верстата, що містить задавач і послідовно з'єднані цифро-аналоговий перетворювач, підсилювач потужності, яка відрізняється 3 45770 гун 6 з'єднаний з столом 11, з яким з'єднаний датчик положення стола 12, вихід якого під'єднаний до першого аналого-цифрового перетворювача 13 з'єднаного з четвертим входом мультиплексора 2. Система автоматичного позиціювання стола свердлильного верстата працює таким чином: з задавача 1 цифровий сигнал подається до першого входу мультиплексора 2, вихідний сигнал якого подається до цифрового обчислювача 3, що реалізує оптимальний за витратами енергії закон управління Uопт (t)= -3,8 × e5,2× t + 0,0014, а потім за допомогою цифро-аналогового перетворювача 4 сигнал з цифрового обчислювача 3 перетворюється в аналоговий, підсилюється підсилювачем потужності 5 та подається до двигуна 6. Для визначення витрат енергії в систему введені датчик Комп’ютерна верстка М. Мацело 4 струму 8 та датчик напруги 7. Вихідні сигнали датчиків 7 та 8 перетворюються в цифрові за допомогою другого та третього аналого-цифрових перетворювачів 9 та 10 відповідно, вихідні сигнали яких подаються до другого та третього входів мультиплексора 2 відповідно. Стіл 11 рухається під дією двигуна 6. Положення стола визначається за допомогою датчика положення стола 12, вихід якого подається до першого аналого-цифрового перетворювача 13, вихід якого подається до четвертого входу мультиплексора 2, замикаючи контур управління негативним зворотним зв'язком. Таким чином, запропонована система забезпечує підвищення точності та мінімальні енергетичні витрати на управління. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem of automatic positioning table of drilling machine
Автори англійськоюSymonov Volodymyr Fedorovych, Sukocheva Kateryna Serhiivna
Назва патенту російськоюСистема автоматического позиционирования стола сверлильного станка
Автори російськоюСимонов Владимир Федорович, Сукочева Екатерина Сергеевна
МПК / Мітки
МПК: B23Q 5/00
Мітки: стола, автоматичного, система, позиціювання, свердлильного, верстата
