Система керування безпілотного літального апарата
Номер патенту: 45231
Опубліковано: 26.10.2009
Автори: Симонов Володимир Федорович, Честних Тимур Володимирович
Формула / Реферат
Система керування безпілотного літального апарата, що складається з послідовно з'єднаних задавача, мультиплексора, аналого-цифрового перетворювача, обчислювача, цифро-аналогового перетворювача, сервоприводу, вихід якого під'єднаний до об'єкта керування, а також датчиків кута та кутової швидкості, виходи яких з'єднані з входами відповідно першого та другого нормуючих підсилювачів, виходи яких з'єднані з другим та третім входами мультиплексора, яка відрізняється тим, що до її складу введені датчик напруги, вхід якого з'єднаний з другим виходом сервоприводу, а вихід з'єднаний з третім нормуючим підсилювачем, вихід якого з'єднаний з четвертим входом мультиплексора, а також датчик струму, вхід якого з'єднаний з третім виходом сервоприводу, а вихід з'єднаний з четвертим нормуючим підсилювачем, вихід якого з'єднаний з п'ятим входом мультиплексора.
Текст

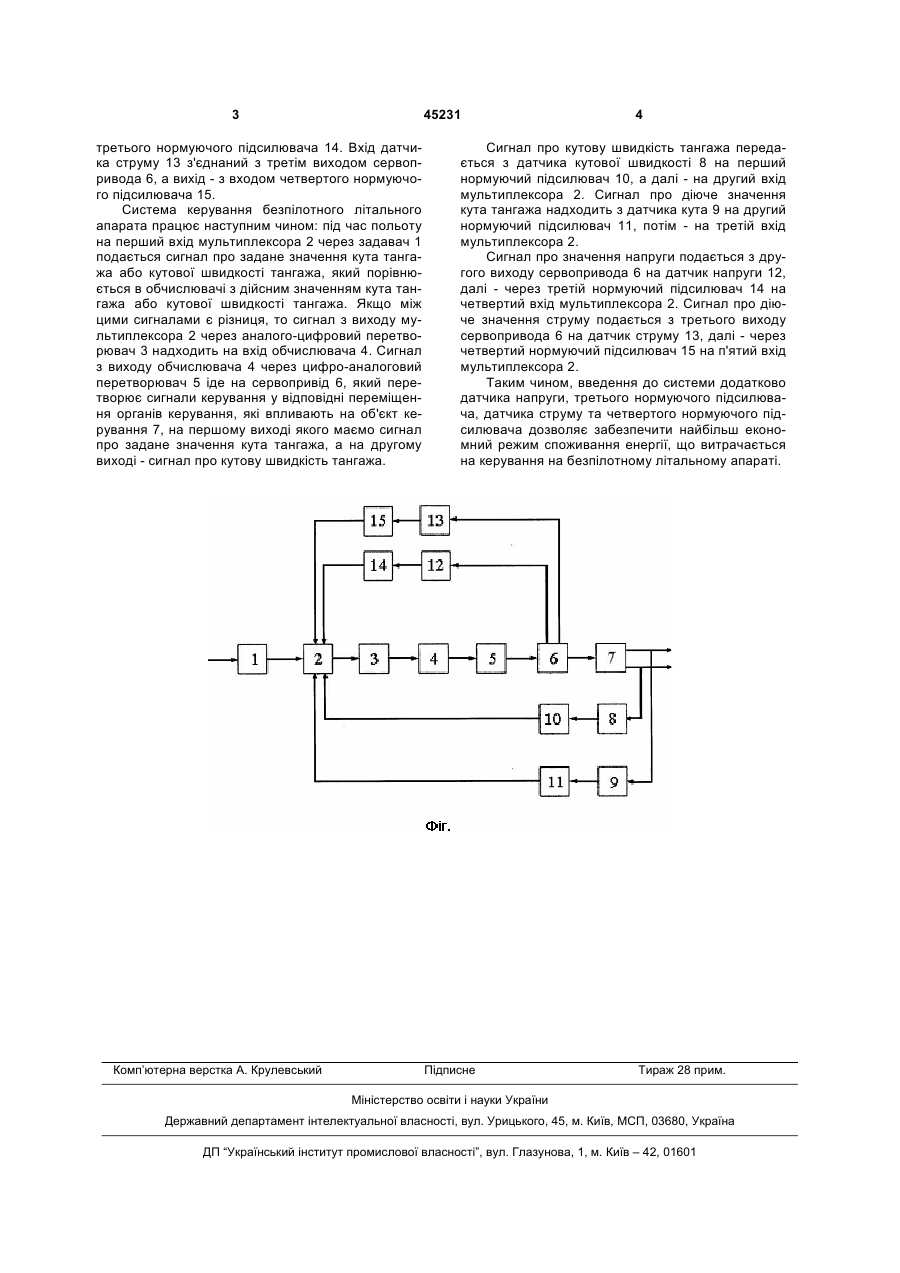

Система керування безпілотного літального апарата, що складається з послідовно з'єднаних задавача, мультиплексора, аналого-цифрового перетворювача, обчислювача, цифро-аналогового перетворювача, сервоприводу, вихід якого під'єд 3 45231 третього нормуючого підсилювача 14. Вхід датчика струму 13 з'єднаний з третім виходом сервопривода 6, а вихід - з входом четвертого нормуючого підсилювача 15. Система керування безпілотного літального апарата працює наступним чином: під час польоту на перший вхід мультиплексора 2 через задавач 1 подається сигнал про задане значення кута тангажа або кутової швидкості тангажа, який порівнюється в обчислювачі з дійсним значенням кута тангажа або кутової швидкості тангажа. Якщо між цими сигналами є різниця, то сигнал з виходу мультиплексора 2 через аналого-цифровий перетворювач 3 надходить на вхід обчислювача 4. Сигнал з виходу обчислювача 4 через цифро-аналоговий перетворювач 5 іде на сервопривід 6, який перетворює сигнали керування у відповідні переміщення органів керування, які впливають на об'єкт керування 7, на першому виході якого маємо сигнал про задане значення кута тангажа, а на другому виході - сигнал про кутову швидкість тангажа. Комп’ютерна верстка А. Крулевський 4 Сигнал про кутову швидкість тангажа передається з датчика кутової швидкості 8 на перший нормуючий підсилювач 10, а далі - на другий вхід мультиплексора 2. Сигнал про діюче значення кута тангажа надходить з датчика кута 9 на другий нормуючий підсилювач 11, потім - на третій вхід мультиплексора 2. Сигнал про значення напруги подається з другого виходу сервопривода 6 на датчик напруги 12, далі - через третій нормуючий підсилювач 14 на четвертий вхід мультиплексора 2. Сигнал про діюче значення струму подається з третього виходу сервопривода 6 на датчик струму 13, далі - через четвертий нормуючий підсилювач 15 на п'ятий вхід мультиплексора 2. Таким чином, введення до системи додатково датчика напруги, третього нормуючого підсилювача, датчика струму та четвертого нормуючого підсилювача дозволяє забезпечити найбільш економний режим споживання енергії, що витрачається на керування на безпілотному літальному апараті. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюControl system of pilotless vehicle
Автори англійськоюSymonov Volodymyr Fedorovych, Chestnykh Tymur Volodymyrovych
Назва патенту російськоюСистема управления беспилотного летательного аппарата
Автори російськоюСимонов Владимир Федорович, Честных Тимур Владимирович
МПК / Мітки
МПК: G05D 1/03, B64C 13/00
Мітки: безпілотного, літального, апарата, керування, система
