Пристрій для заливки ротора електродвигуна
Номер патенту: 46328
Опубліковано: 10.12.2009
Автори: Цветаев Дмитро Віталійович, Наливайко Сергій Сергійович, Шишов Андрій Віталійович, Чувашев Віктор Анатолійович, Москальов Едуард Петрович
Формула / Реферат
Пристрій для заливки ротора електродвигуна, що містить ливарну форму з шихтованого на оправці осердя ротора, закритого по периметру кожухом і з торців двома півформами, щонайменше на одній з яких виконані випори, та стояк з заливальною лійкою, приєднаний через живильник до однієї з півформ, який відрізняється тим, що випори з'єднано з колектором, а між осердям і кожухом виконана порожнина, яка через канали підключена до зазначеного колектора, у стінці якого виконаний отвір для підключення вакуумного насоса.
Текст

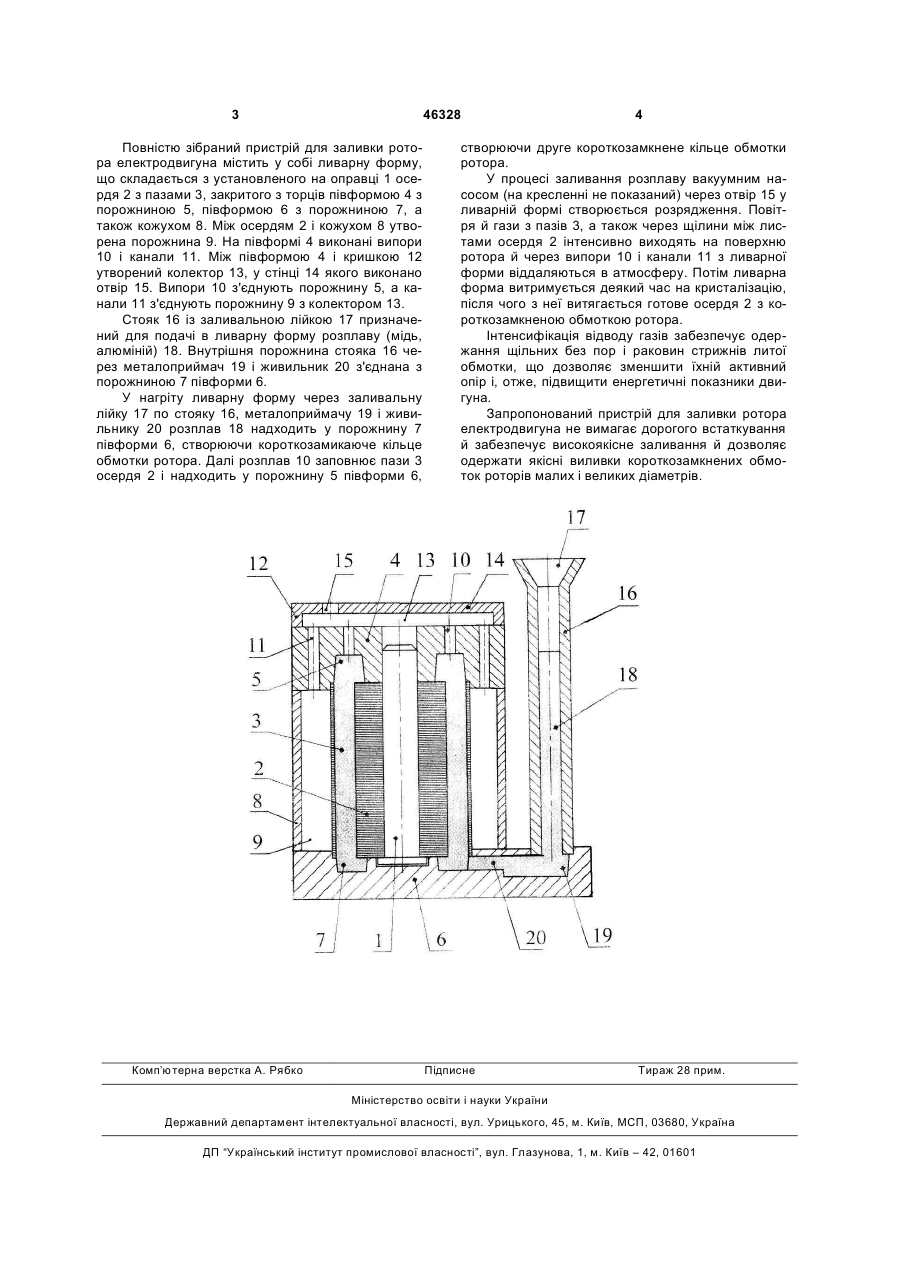

Пристрій для заливки ротора електродвигуна, що містить ливарну форму з шихтованого на 3 46328 Повністю зібраний пристрій для заливки ротора електродвигуна містить у собі ливарну форму, що складається з установленого на оправці 1 осердя 2 з пазами 3, закритого з торців півформою 4 з порожниною 5, півформою 6 з порожниною 7, а також кожухом 8. Між осердям 2 і кожухом 8 утворена порожнина 9. На півформі 4 виконані випори 10 і канали 11. Між півформою 4 і кришкою 12 утворений колектор 13, у стінці 14 якого виконано отвір 15. Випори 10 з'єднують порожнину 5, а канали 11 з'єднують порожнину 9 з колектором 13. Стояк 16 із заливальною лійкою 17 призначений для подачі в ливарну форму розплаву (мідь, алюміній) 18. Внутрішня порожнина стояка 16 через металоприймач 19 і живильник 20 з'єднана з порожниною 7 півформи 6. У нагріту ливарну форму через заливальну лійку 17 по стояку 16, металоприймачу 19 і живильнику 20 розплав 18 надходить у порожнину 7 півформи 6, створюючи короткозамикаюче кільце обмотки ротора. Далі розплав 10 заповнює пази 3 осердя 2 і надходить у порожнину 5 півформи 6, Комп’ютерна верстка А. Рябко 4 створюючи друге короткозамкнене кільце обмотки ротора. У процесі заливання розплаву вакуумним насосом (на кресленні не показаний) через отвір 15 у ливарній формі створюється розрядження. Повітря й гази з пазів 3, а також через щілини між листами осердя 2 інтенсивно виходять на поверхню ротора й через випори 10 і канали 11 з ливарної форми віддаляються в атмосферу. Потім ливарна форма витримується деякий час на кристалізацію, після чого з неї витягається готове осердя 2 з короткозамкненою обмоткою ротора. Інтенсифікація відводу газів забезпечує одержання щільних без пор і раковин стрижнів литої обмотки, що дозволяє зменшити їхній активний опір і, отже, підвищити енергетичні показники двигуна. Запропонований пристрій для заливки ротора електродвигуна не вимагає дорогого встаткування й забезпечує високоякісне заливання й дозволяє одержати якісні виливки короткозамкнених обмоток роторів малих і великих діаметрів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMolding apparatus for a rotor of an electric motor
Автори англійськоюShyshov Andrii Vitaliiovych, Nalyvaiko Serhii Serhiiovych, Moskaliov Eduard Petrovych, Chuvashev Viktor Anatoliiovych, Tsvetaev Dmytro Vitaliiovych
Назва патенту російськоюУстройство для заливки ротора электродвигателя
Автори російськоюШишов Андрей Витальевич, Наливайко Сергей Сергеевич, Москалёв Эдуард Петрович, Чувашев Виктор Анатольевич, Цветаев Дмитрий Витальевич
МПК / Мітки
МПК: H02K 15/08, B22D 18/06
Мітки: ротора, електродвигуна, пристрій, заливки
Код посилання
<a href="https://ua.patents.su/2-46328-pristrijj-dlya-zalivki-rotora-elektrodviguna.html" target="_blank" rel="follow" title="База патентів України">Пристрій для заливки ротора електродвигуна</a>
