Складений різець

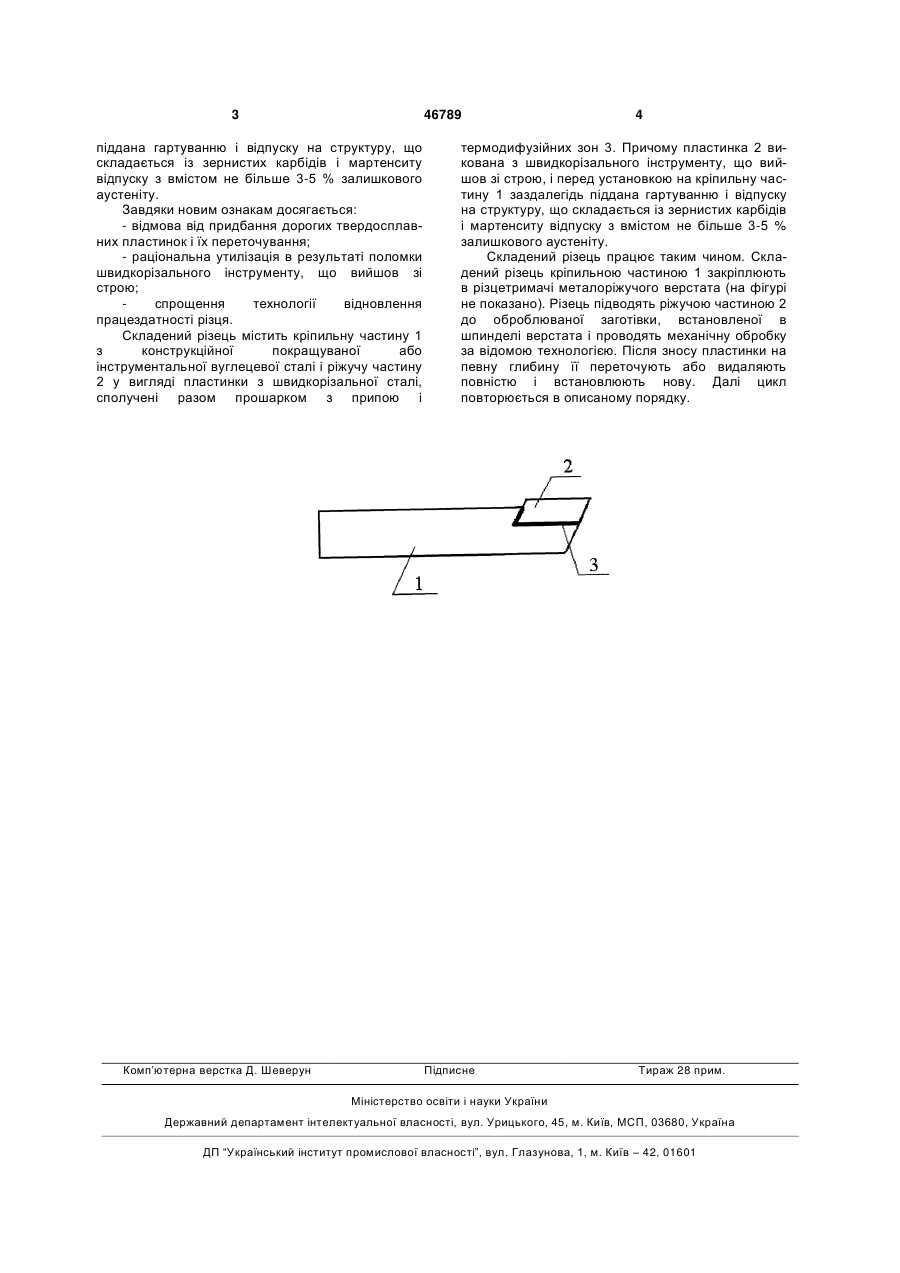

1. Складений різець, що містить кріпильну частину і сполучену з нею робочу частину, який відрізняється тим, що як ріжуча частина встановлена пластинка зі швидкорізальної сталі. 2. Складений різець за п. 1, який відрізняється тим, що пластинка викувана з швидкорізального інструменту, що вийшов з ладу. 3. Складений різець за пп. 1 і 2, який відрізняється тим, що пластинка перед установленням в різець піддана гартуванню і відпуску на структуру, що складається із зернистих карбідів і мартенситу відпуску з вмістом залишкового аустеніту не більше 3-5 %. (19) (21) u200906176 (22) 15.06.2009 (24) 11.01.2010 (46) 11.01.2010, Бюл.№ 1, 2010 р. (72) АЛІМОВ ВАЛЕРІЙ ІВАНОВИЧ, ШЕВЕЛЄВ ОЛЕКСАНДР ІВАНОВИЧ, КУЛІКОВ В'ЯЧЕСЛАВ ГРИГОРОВИЧ, АПОНАЩЕНКО СТАНІСЛАВ СЕРГІЙОВИЧ, ГЕОРГІАДУ МАРІЯ ВІКТОРІВНА, ЛОБКОВА ЮЛІЯ ВОЛОДИМИРІВНА (73) АЛІМОВ ВАЛЕРІЙ ІВАНОВИЧ, ШЕВЕЛЄВ ОЛЕКСАНДР ІВАНОВИЧ, КУЛІКОВ В'ЯЧЕСЛАВ ГРИГОРОВИЧ, АПОНАЩЕНКО СТАНІСЛАВ СЕРГІЙОВИЧ, ГЕОРГІАДУ МАРІЯ ВІКТОРІВНА, ЛОБКОВА ЮЛІЯ ВОЛОДИМИРІВНА 3 46789 піддана гартуванню і відпуску на структуру, що складається із зернистих карбідів і мартенситу відпуску з вмістом не більше 3-5 % залишкового аустеніту. Завдяки новим ознакам досягається: - відмова від придбання дорогих твердосплавних пластинок і їх переточування; - раціональна утилізація в результаті поломки швидкорізального інструменту, що вийшов зі строю; спрощення технології відновлення працездатності різця. Складений різець містить кріпильну частину 1 з конструкційної покращуваної або інструментальної вуглецевої сталі і ріжучу частину 2 у вигляді пластинки з швидкорізальної сталі, сполучені разом прошарком з припою і Комп’ютерна верстка Д. Шеверун 4 термодифузійних зон 3. Причому пластинка 2 викована з швидкорізального інструменту, що вийшов зі строю, і перед установкою на кріпильну частину 1 заздалегідь піддана гартуванню і відпуску на структуру, що складається із зернистих карбідів і мартенситу відпуску з вмістом не більше 3-5 % залишкового аустеніту. Складений різець працює таким чином. Складений різець кріпильною частиною 1 закріплюють в різцетримачі металоріжучого верстата (на фігурі не показано). Різець підводять ріжучою частиною 2 до оброблюваної заготівки, встановленої в шпинделі верстата і проводять механічну обробку за відомою технологією. Після зносу пластинки на певну глибину її переточують або видаляють повністю і встановлюють нову. Далі цикл повторюється в описаному порядку. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
