Зубчаста передача
Номер патенту: 46858
Опубліковано: 11.01.2010
Автори: Піпа Борис Федорович, Марченко Анатолій Іванович, Хомяк Олег Миколайович
Формула / Реферат
Зубчаста передача, що містить шестірню та зубчасте колесо, зв'язані між собою за допомогою зубів, яка відрізняється тим, що зубчасте колесо містить кільцеві канавки, які розташовані в зоні зубів та ділять їх на окремі фрагменти, причому кількість канавок непарна, а розміри кожної канавки та фрагмента зуба вибираються із співвідношень:
h = (2,3...2,5)m;
= (0,2…0,5)m; b = (1,0...1,5)m,
де h- глибина канавки; m - модуль зубів; - ширина канавки; b - ширина фрагмента зуба.
Текст

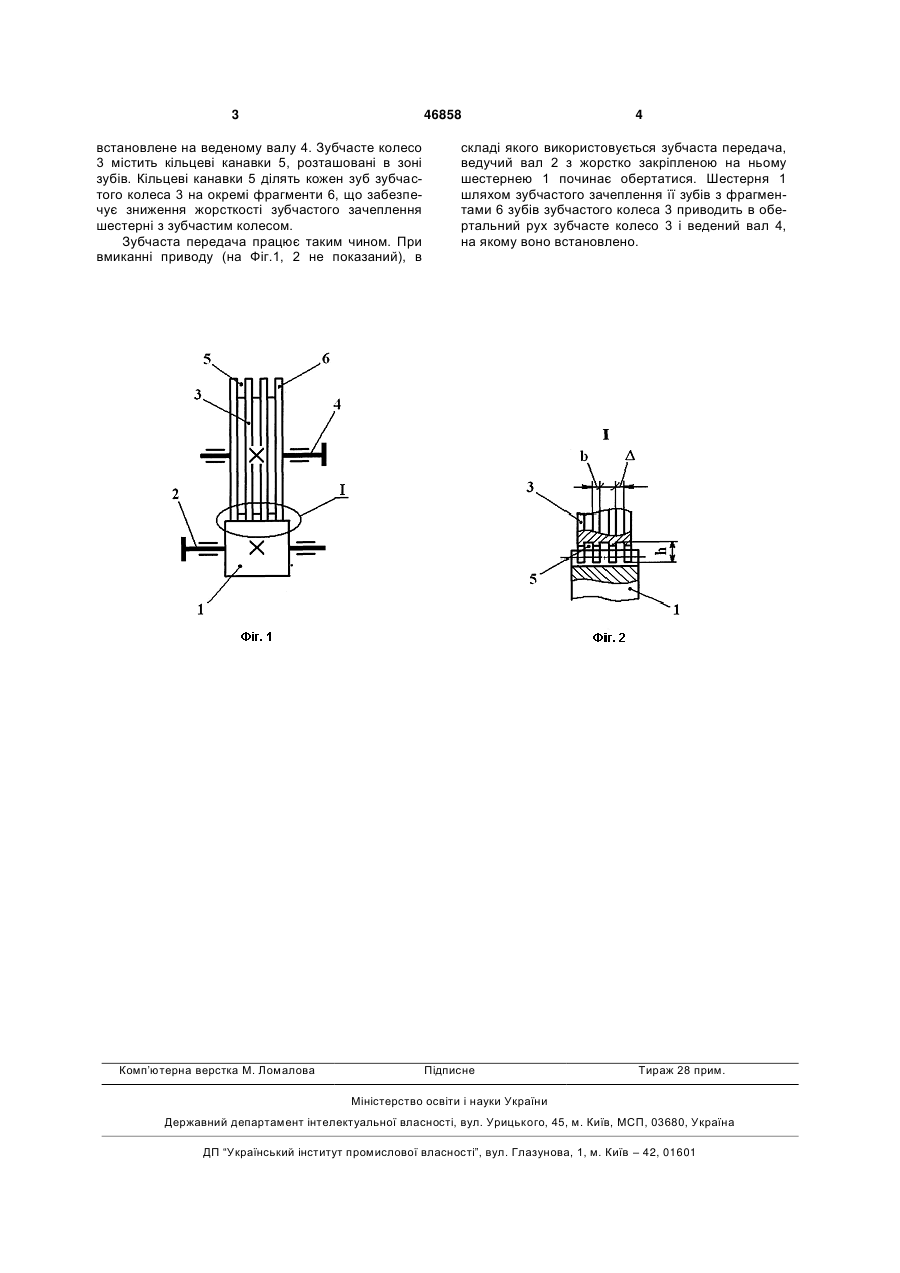

Зубчаста передача, що містить шестірню та зубчасте колесо, зв'язані між собою за допомогою 3 46858 встановлене на веденому валу 4. Зубчасте колесо 3 містить кільцеві канавки 5, розташовані в зоні зубів. Кільцеві канавки 5 ділять кожен зуб зубчастого колеса 3 на окремі фрагменти 6, що забезпечує зниження жорсткості зубчастого зачеплення шестерні з зубчастим колесом. Зубчаста передача працює таким чином. При вмиканні приводу (на Фіг.1, 2 не показаний), в Комп’ютерна верстка М. Ломалова 4 складі якого використовується зубчаста передача, ведучий вал 2 з жорстко закріпленою на ньому шестернею 1 починає обертатися. Шестерня 1 шляхом зубчастого зачеплення її зубів з фрагментами 6 зубів зубчастого колеса 3 приводить в обертальний рух зубчасте колесо 3 і ведений вал 4, на якому воно встановлено. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюToothed gearing
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюЗубчатая передача
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 1/24
