Прилад для випробування зразків асфальтобетону нту-зч-1

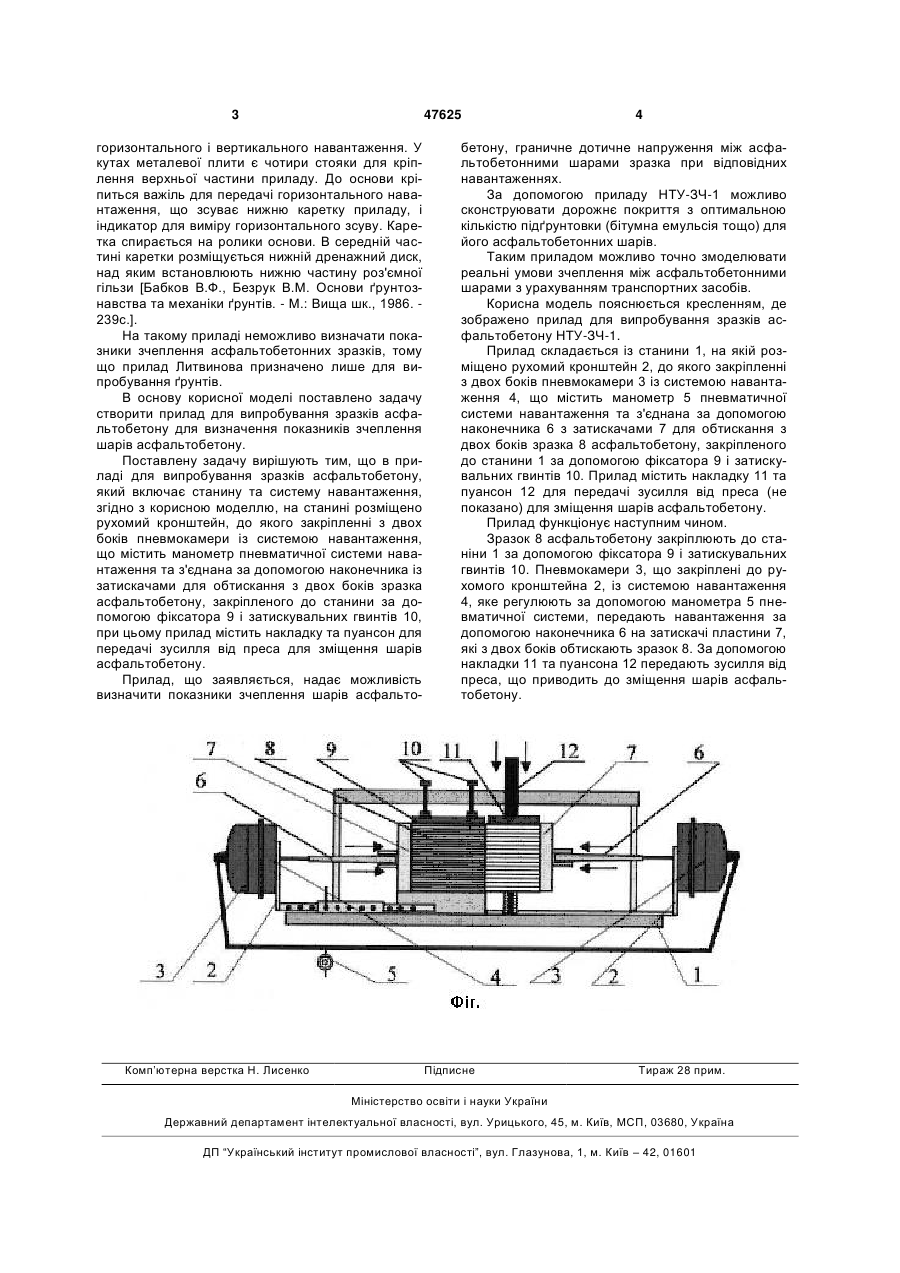

Прилад для випробування зразків асфальтобетону, що включає станину та систему навантаження, який відрізняється тим, що на станині розміщено рухомий кронштейн, до якого закріплені з двох боків пневмокамери із системою навантаження, що містить манометр пневматичної системи навантаження та з'єднана за допомогою наконечника із затискачами для обтискання з двох боків зразка асфальтобетону, закріпленого до станини за допомогою фіксатора і затискувальних гвинтів, при цьому прилад містить накладку та пуансон для передачі зусилля від преса для зміщення шарів асфальтобетону. (19) (21) u200910340 (22) 12.10.2009 (24) 10.02.2010 (46) 10.02.2010, Бюл.№ 3, 2010 р. (72) ОНИЩЕНКО АРТУР МИКОЛАЙОВИЧ, МОЗГОВИЙ ВОЛОДИМИР ВАСИЛЬОВИЧ, КОЗЛОВ ПИЛИП ВОЛОДИМИРОВИЧ, РЕЗНИК ЮХИМ ЛАЗАРОВИЧ, ШВЕРЦЕР ЮРІЙ МИКОЛАЙОВИЧ, ЖУКОВ ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ, ЛАПТЄВА НАТАЛІЯ СЕРГІЇВНА, ПРУДКИЙ ОЛЕКСАНДР ВІКТОРОВИЧ, ЛОЗОВСЬКА ІРИНА ЮРІЇВНА, ОЛЬХОВИЙ БОГДАН ЮРІЙОВИЧ, КУЦМАН ОЛЕКСАНДР МИХАЙЛОВИЧ, БАРАН СЕРГІЙ АНАТОЛІЙОВИЧ (73) ОНИЩЕНКО АРТУР МИКОЛАЙОВИЧ, МОЗГОВИЙ ВОЛОДИМИР ВАСИЛЬОВИЧ, КОЗЛОВ 3 47625 горизонтального і вертикального навантаження. У кутах металевої плити є чотири стояки для кріплення верхньої частини приладу. До основи кріпиться важіль для передачі горизонтального навантаження, що зсуває нижню каретку приладу, і індикатор для виміру горизонтального зсуву. Каретка спирається на ролики основи. В середній частині каретки розміщується нижній дренажний диск, над яким встановлюють нижню частину роз'ємної гільзи [Бабков В.Ф., Безрук В.М. Основи ґрунтознавства та механіки ґрунтів. - М.: Вища шк., 1986. 239с.]. На такому приладі неможливо визначати показники зчеплення асфальтобетонних зразків, тому що прилад Литвинова призначено лише для випробування ґрунтів. В основу корисної моделі поставлено задачу створити прилад для випробування зразків асфальтобетону для визначення показників зчеплення шарів асфальтобетону. Поставлену задачу вирішують тим, що в приладі для випробування зразків асфальтобетону, який включає станину та систему навантаження, згідно з корисною моделлю, на станині розміщено рухомий кронштейн, до якого закріпленні з двох боків пневмокамери із системою навантаження, що містить манометр пневматичної системи навантаження та з'єднана за допомогою наконечника із затискачами для обтискання з двох боків зразка асфальтобетону, закріпленого до станини за допомогою фіксатора 9 і затискувальних гвинтів 10, при цьому прилад містить накладку та пуансон для передачі зусилля від преса для зміщення шарів асфальтобетону. Прилад, що заявляється, надає можливість визначити показники зчеплення шарів асфальто Комп’ютерна верстка Н. Лиcенко 4 бетону, граничне дотичне напруження між асфальтобетонними шарами зразка при відповідних навантаженнях. За допомогою приладу НТУ-ЗЧ-1 можливо сконструювати дорожнє покриття з оптимальною кількістю підґрунтовки (бітумна емульсія тощо) для його асфальтобетонних шарів. Таким приладом можливо точно змоделювати реальні умови зчеплення між асфальтобетонними шарами з урахуванням транспортних засобів. Корисна модель пояснюється кресленням, де зображено прилад для випробування зразків асфальтобетону НТУ-ЗЧ-1. Прилад складається із станини 1, на якій розміщено рухомий кронштейн 2, до якого закріпленні з двох боків пневмокамери 3 із системою навантаження 4, що містить манометр 5 пневматичної системи навантаження та з'єднана за допомогою наконечника 6 з затискачами 7 для обтискання з двох боків зразка 8 асфальтобетону, закріпленого до станини 1 за допомогою фіксатора 9 і затискувальних гвинтів 10. Прилад містить накладку 11 та пуансон 12 для передачі зусилля від преса (не показано) для зміщення шарів асфальтобетону. Прилад функціонує наступним чином. Зразок 8 асфальтобетону закріплюють до станіни 1 за допомогою фіксатора 9 і затискувальних гвинтів 10. Пневмокамери 3, що закріплені до рухомого кронштейна 2, із системою навантаження 4, яке регулюють за допомогою манометра 5 пневматичної системи, передають навантаження за допомогою наконечника 6 на затискачі пластини 7, які з двох боків обтискають зразок 8. За допомогою накладки 11 та пуансона 12 передають зусилля від преса, що приводить до зміщення шарів асфальтобетону. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
