Спосіб одержання інтерметалевих сполук титану та сплавів на їх основі

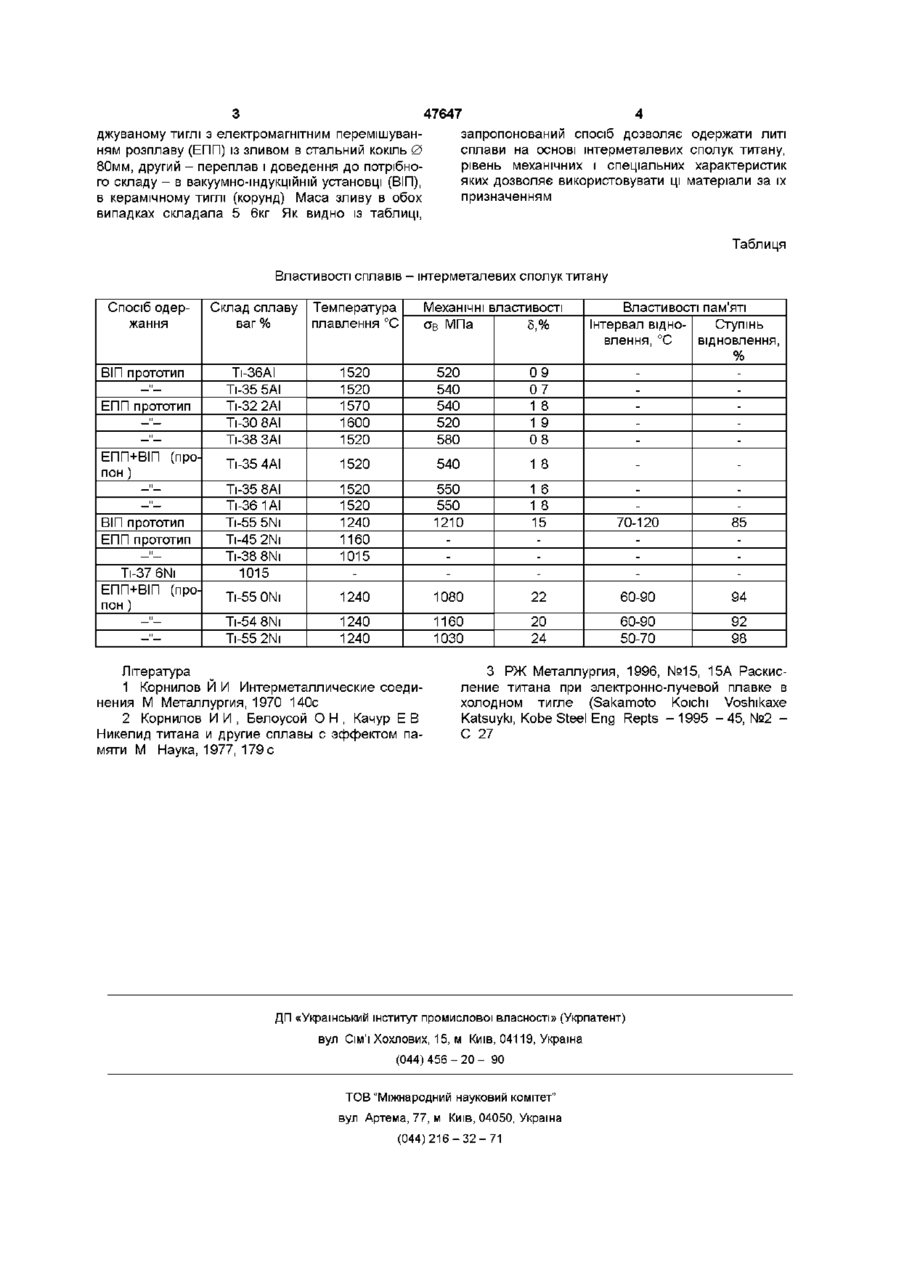

Спосіб одержання інтерметалевих сполук титану та сплавів на їх основі, що включає сплавлення компонентів, перемішування і рафінування розплаву, доведення його до потрібного складу і заливку в ливарну форму, який відрізняється тим, що процес проводять у два етапи одержання сплаву з низькою температурою плавлення - в електронно-променевій гарнісажній установці і доведення його до необхідного стехіометричного складу - у вакуумно-індукційній печі ною структурою та високочистих за домішками сплавів на основі інтерметалевих сполук титану і забезпечення ХІМІЧНОГО складу в необхідному концентраційному інтервалі Поставлена мета досягається тим що в способі одержання інтерметалевих сполук титану та сплавів на їх основі, який включає сплавлення компонентів, перемішування та рафінування розплаву і заливку в ливарну форму, згідно з винаходом, процес проводиться у два етапи одержання сплаву з низькою температурою плавлення, в електронно-променевій гарнісажній установці і - доведення його до потрібного складу у вакуумноіндукційній печі Спосіб базується на тому, що температура плавлення як самих сполук певного стехіометричного складу, які треба одержати, так і сплавів проміжного складу суттєво нижча, ніж температура плавлення одного із основних компонентів -титану Цей фактор, а також те, що ці сплави мають понижену реакційну здатність, у порівнянні з чистим титаном дозволяє переплавляти виплавлені елекгронно-променевим способом у метапевому водоохолоджуваному тиглі і ВІДЛИТІ В металеві форми заготовки та доводити розплав до необхідного складу в керамічних тиглях вакуумноіндукційним способом, без згаданих вище шкідливих наслідків Приклад Перевірку способу здійснювали у ФТІМС НАН України Перший етап - виплавку литих заготовок сплавів системи ТіАІ і TINI проводили в електронно-променевій установці, в мідному водоохоло (О 47647 4 запропонований спосіб дозволяє одержати литі сплави на основі інтерметалевих сполук титану, рівень механічних і спеціальних характеристик яких дозволяє використовувати ці матеріали за їх призначенням джуваному тиглі з електромагнітним перемішуванням розплаву (ЕПП) із зливом в стальний кокіль 0 80мм, другий - переплав і доведення до потрібного складу - в вакуумно-індукційній установці (ВІП), в керамічному тиглі (корунд) Маса зливу в обох випадках складала 5 6кг Як видно із таблиці, Таблиця Властивості сплавів - інтерметалевих сполук титану Спосіб одержання Склад сплаву ваг % Температура плавлення °С ВІП прототип -"ЕПП прототип -"-"ЕПП+ВІП (пропон) -"-"ВІП прототип ЕПП прототип -"Ті-37 6Ni ЕПП+ВІП (пропон ) Ті-ЗбАІ Ті-35 5АІ Ті-32 2АІ Ті-30 8АІ Ті-38 ЗАІ 1520 1520 1570 1600 1520 520 540 540 520 580 09 07 18 19 08 Ті-35 4АІ 1520 540 18 Ті-35 8АІ Ті-36 1АІ Ті-55 5Ni Ті-45 2Ni Ті-38 8Ni 1015 1520 1520 1240 1160 1015 550 550 1210 16 18 15 70-120 85 Ті-55 ONi 1240 1080 22 60-90 94 Ті-54 8Ni Ті-55 2Ni 1240 1240 1160 1030 20 24 60-90 50-70 92 98 -"-" Механічні властивості а в МПа 5,% Література 1 Корнилов Й И Интерметаллические соединения М Металлургия, 1970 140с 2 Корнилов И И , Белоусой О Н , Качур Е В Никелид титана и другие сплавы с эффектом памяти М Наука, 1977, 179 с Властивості пам'яті Інтервал відноСтупінь влення, °С відновлення, % 3 РЖ Металлургия, 1996, №15, 15А Раскисление титана при электронно-лучевой плавке в холодном тигле (Sakamoto Koichi Voshikaxe Katsuyki, Kobe Steel Eng Repts -1995 - 4 5 , №2 С 27 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
