Сонячно-вітрова енергетична установка
Формула / Реферат
Сонячно-вітрова енергетична установка, що містить вхідні канали, з'єднані з вертикальною трубою, робоче колесо, яка відрізняється тим, що вхідні канали додатково обладнані дефлекторами підсилення, нагріву та формування потоку, робоче колесо, розташоване над виходом вертикальної труби, має радіально-осьову конструкцію, лопаті якого із зовнішнього боку взаємодіють з потоком.
Текст

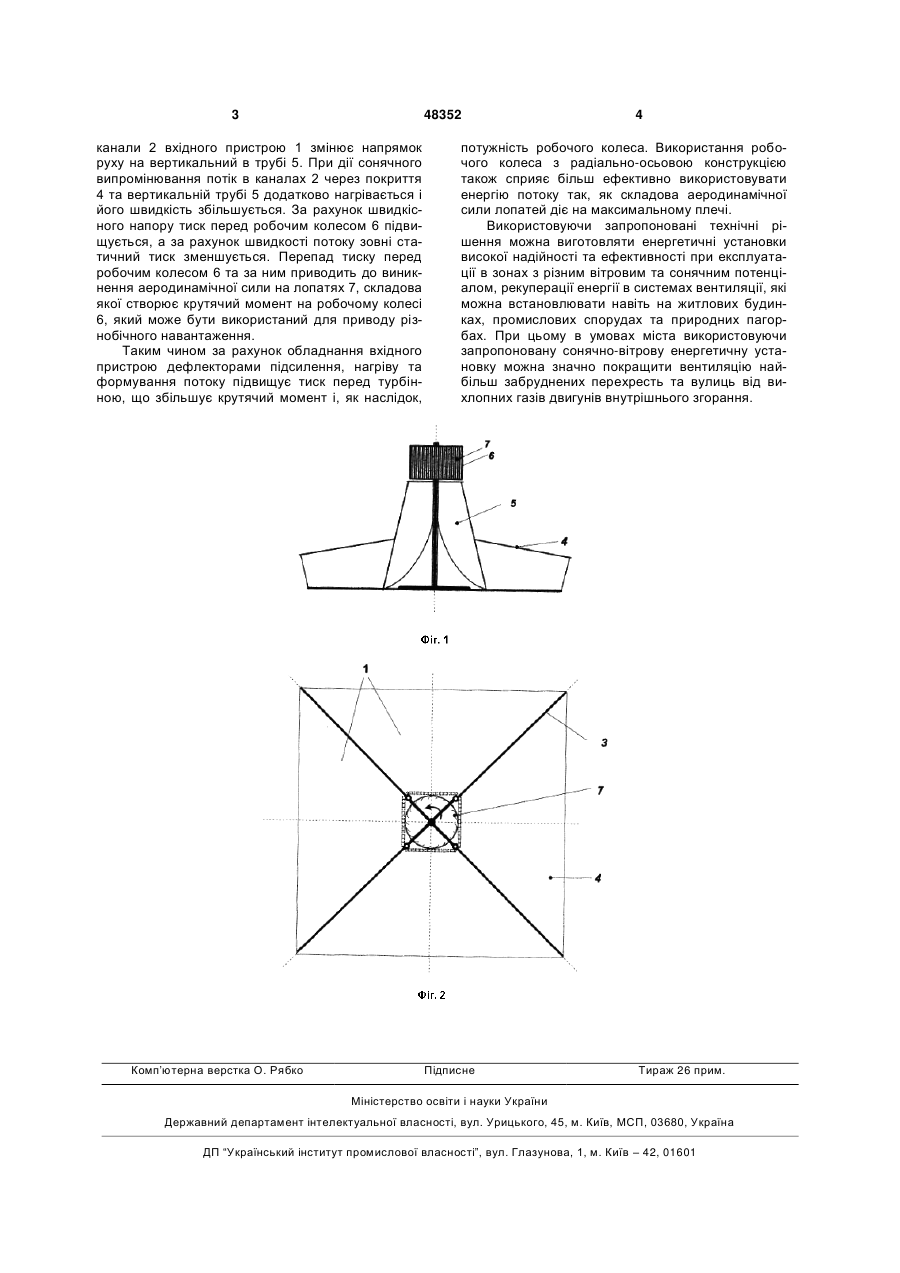

Сонячно-вітрова енергетична установка, що містить вхідні канали, з'єднані з вертикальною 3 48352 канали 2 вхідного пристрою 1 змінює напрямок руху на вертикальний в трубі 5. При дії сонячного випромінювання потік в каналах 2 через покриття 4 та вертикальній трубі 5 додатково нагрівається і його швидкість збільшується. За рахунок швидкісного напору тиск перед робочим колесом 6 підвищується, а за рахунок швидкості потоку зовні статичний тиск зменшується. Перепад тиску перед робочим колесом 6 та за ним приводить до виникнення аеродинамічної сили на лопатях 7, складова якої створює крутячий момент на робочому колесі 6, який може бути використаний для приводу різнобічного навантаження. Таким чином за рахунок обладнання вхідного пристрою дефлекторами підсилення, нагріву та формування потоку підвищує тиск перед турбінною, що збільшує крутячий момент і, як наслідок, Комп’ютерна верстка О. Рябко 4 потужність робочого колеса. Використання робочого колеса з радіально-осьовою конструкцією також сприяє більш ефективно використовувати енергію потоку так, як складова аеродинамічної сили лопатей діє на максимальному плечі. Використовуючи запропоновані технічні рішення можна виготовляти енергетичні установки високої надійності та ефективності при експлуатації в зонах з різним вітровим та сонячним потенціалом, рекуперації енергії в системах вентиляції, які можна встановлювати навіть на житлових будинках, промислових спорудах та природних пагорбах. При цьому в умовах міста використовуючи запропоновану сонячно-вітрову енергетичну установку можна значно покращити вентиляцію найбільш забруднених перехресть та вулиць від вихлопних газів двигунів внутрішнього згорання. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSolar-wind electric power plant
Автори англійськоюHoreniuk Viktor Vasyliovych
Назва патенту російськоюСолнечно-ветровая энергетическая установка
Автори російськоюГоренюк Виктор Васильевич
