Елемент нерівнозначності

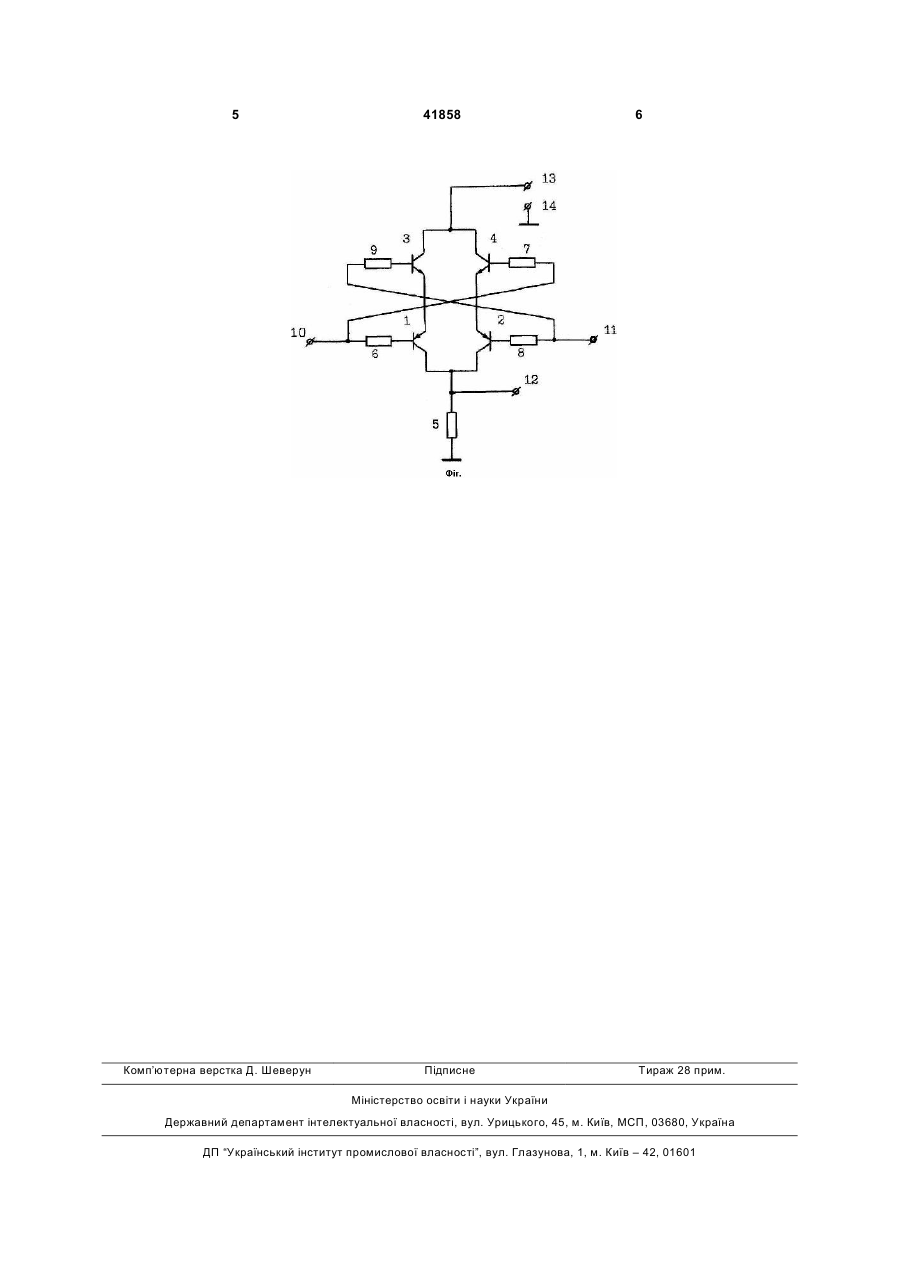

Елемент нерівнозначності, який містить перший і другий р-n-р транзистори, третій і четвертий n-р-n транзистори, перший, другий, третій, четвертий і п'ятий резистори, першу та другу вхідні шини, вихідну шину та шину джерела живлення, при цьому колектор першого транзистора з'єднано з першим виводом першого резистора та вихідною шиною, який відрізняється тим, що до нього 3 шляхом виконання функції елемента нерівнозначності. Поставлене завдання вирішується таким чином, що елемент нерівнозначності містить перший і другий р-n-р транзистори, третій і четвертий n-р-n транзистори, перший, другий, третій, четвертий і п'ятий резистори, першу та другу вхідні шини, вихідну шину, шину джерела живлення та спільну шину, при цьому колектор першого транзистора з'єднано з вихідною шиною, колектором другого транзистора та першим виводом першого резистора, другій вивід якого підключено до спільної шини, перша вхідна шина через другий резистор з'єднана з базою першого транзистора, а через третій резистор підключена до бази четвертого транзистора, друга вхідна шина через четвертий резистор з'єднана з базою другого транзистора, а через п'ятий резистор підключена до бази третього транзистора, емітери першого та другого транзисторів з'єднані з емітерами відповідно третього та четвертого транзисторів, колектори третього та четвертого транзисторів підключені до шини джерела живлення. Елемент нерівнозначності відрізняється від прототипу тим, що до нього впроваджена спільна шина, при цьому перша вхідна шина через другий резистор з'єднана з базою першого транзистора, а через третій резистор підключена до бази четвертого транзистора, друга вхідна шина через четвертий резистор з'єднана з базою другого транзистора, а через п'ятий резистор підключена до бази третього транзистора, емітери першого і другого транзисторів з'єднані з емітерами відповідно третього та четвертого транзисторів, колектор другого транзистора з'єднано з колектором першого транзистора, другий вивід першого резистора з'єднано зі спільною шиною, а колектори третього та четвертого транзисторів підключені до шини джерела живлення. Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєвих ознак корисної моделі й технічним результатом є та обставина, що технічний результат -виконання функції елемента нерівнозначності - може бути досягнутим тільки при використовуванні всієї сукупності суттєвих ознак корисної моделі. У відсутності в технічному рішенні хоча б однієї ознаки технічний результат не досягається. На кресленні зображена схема пристрою. Елемент нерівнозначності містить перший 1 і другий 2 р-n-р транзистори, третій 3 і четвертий 4 n-р-n транзистори, перший 5, другий 6, третій 7, 41858 4 четвертий 8 і п'ятий 9 резистори, першу 10 та другу 11 вхідні шини, вихідну шину 12, шину 13 джерела живлення та спільну шину 14, при цьому колектор першого 1 транзистора з'єднано з вихідною шиною 12, колектором другого 2 транзистора та першим виводом першого 5 резистора, другій вивід якого підключено до спільної шини 14, перша 10 вхідна шина через другий 6 резистор з'єднана з базою першого 1 транзистора, а через третій 7 резистор підключена до бази четвертого 4 транзистора, друга 11 вхідна шина через четвертий 8 резистор з'єднана з базою другого 2 транзистора, а через п'ятий 9 резистор підключена до бази третього 3 транзистора, емітери першого 1 та другого 2 транзисторів з'єднані з емітерами відповідно третього 3 та четвертого 4 транзисторів, колектори третього 3 та четвертого 4 транзисторів підключені до шини 13 джерела живлення. Елемент нерівнозначності працює таким чином. При подачі на шину 13 напруги джерела живлення та подачі на вхідні шини 10 і 11 напруги високого рівня транзистори 3 і 4 відкриваються, а транзистори 1 і 2 закриваються, внаслідок чого на вихідній шині 12 напруга відсутня. Коли на вхідні шини 10 і 11 подається напруга низького рівня, то транзистори 1 і 2 відкриваються, а транзистори 3 і 4 закриваються. На вихідній шині 12 напруга відсутня. Коли на вхідну шину 10 подається напруга високого рівня, а на вхідну шину 11-напруга низького рівня, то транзистори 1 і 3 закриваються, а транзистори 2 і 4 відкриваються. Струм протікає по ланцюгу: шина 13, перехід колектор - емітер транзистора 4, перехід емітер - колектор транзистора 2, резистор 5, спільна шина 14. На вихідній шині 12 виникає напруга високого рівня. Коли на шину 11 подається напруга високого рівня, а на шину 10 - напруга низького рівня, то транзистори 2 і 4 закриваються, а транзистори 1 і 3 відкриваються. Струм протікає по ланцюгу:шина 13, перехід колектор - емітер транзистора 3, перехід емітер - колектор транзистора 1, резистор 5, спільна шина 14. На вихідній шині 12 виникає напруга високого рівня. Таким чином, при подачі на обидва входа елемента нерівнозначності напруги однакового рівня на його виході напруга відсутня, а при подачі на входи елемента напруги різного рівня на його виході з'являється напруга високого рівня. Тобто елемент виконує функцію нерівнозначності. 5 Комп’ютерна верстка Д. Шеверун 41858 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
