Пристрій для об’єктивної офтальмокоордиметрії по в.і. ємченку

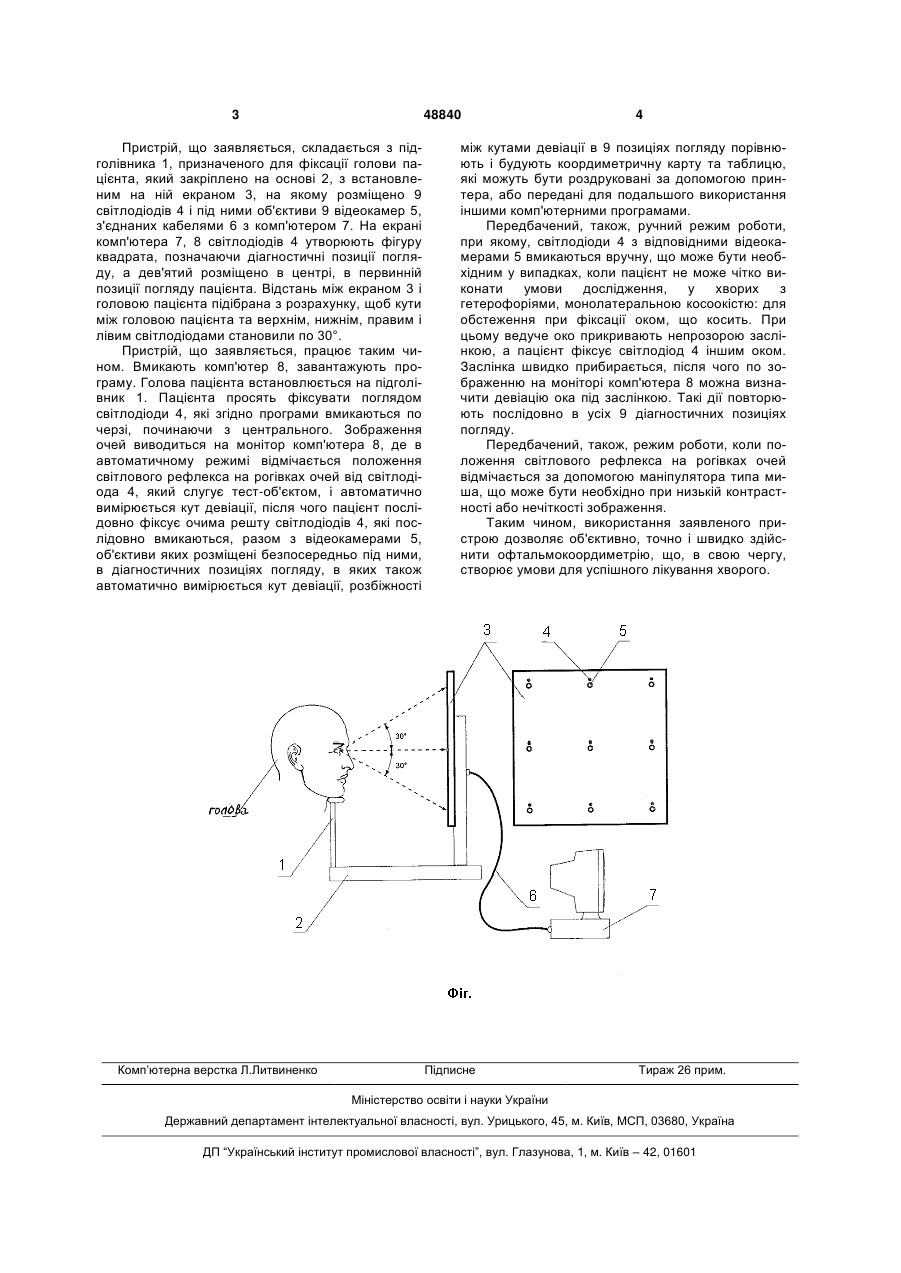

Пристрій для об'єктивної офтальмокоордиметрії, який містить 9 тестоб'єктів, який відрізняється тим, що тестоб'єкти виконані у вигляді світлодіодів, які розміщені на екрані, який встановлений на 3 48840 Пристрій, що заявляється, складається з підголівника 1, призначеного для фіксації голови пацієнта, який закріплено на основі 2, з встановленим на ній екраном 3, на якому розміщено 9 світлодіодів 4 і під ними об'єктиви 9 відеокамер 5, з'єднаних кабелями 6 з комп'ютером 7. На екрані комп'ютера 7, 8 світлодіодів 4 утворюють фігуру квадрата, позначаючи діагностичні позиції погляду, а дев'ятий розміщено в центрі, в первинній позиції погляду пацієнта. Відстань між екраном 3 і головою пацієнта підібрана з розрахунку, щоб кути між головою пацієнта та верхнім, нижнім, правим і лівим світлодіодами становили по 30°. Пристрій, що заявляється, працює таким чином. Вмикають комп'ютер 8, завантажують програму. Голова пацієнта встановлюється на підголівник 1. Пацієнта просять фіксувати поглядом світлодіоди 4, які згідно програми вмикаються по черзі, починаючи з центрального. Зображення очей виводиться на монітор комп'ютера 8, де в автоматичному режимі відмічається положення світлового рефлекса на рогівках очей від світлодіода 4, який слугує тест-об'єктом, і автоматично вимірюється кут девіації, після чого пацієнт послідовно фіксує очима решту світлодіодів 4, які послідовно вмикаються, разом з відеокамерами 5, об'єктиви яких розміщені безпосередньо під ними, в діагностичних позиціях погляду, в яких також автоматично вимірюється кут девіації, розбіжності Комп’ютерна верстка Л.Литвиненко 4 між кутами девіації в 9 позиціях погляду порівнюють і будують коордиметричну карту та таблицю, які можуть бути роздруковані за допомогою принтера, або передані для подальшого використання іншими комп'ютерними програмами. Передбачений, також, ручний режим роботи, при якому, світлодіоди 4 з відповідними відеокамерами 5 вмикаються вручну, що може бути необхідним у випадках, коли пацієнт не може чітко виконати умови дослідження, у хворих з гетерофоріями, монолатеральною косоокістю: для обстеження при фіксації оком, що косить. При цьому ведуче око прикривають непрозорою заслінкою, а пацієнт фіксує світлодіод 4 іншим оком. Заслінка швидко прибирається, після чого по зображенню на моніторі комп'ютера 8 можна визначити девіацію ока під заслінкою. Такі дії повторюють послідовно в усіх 9 діагностичних позиціях погляду. Передбачений, також, режим роботи, коли положення світлового рефлекса на рогівках очей відмічається за допомогою маніпулятора типа миша, що може бути необхідно при низькій контрастності або нечіткості зображення. Таким чином, використання заявленого пристрою дозволяє об'єктивно, точно і швидко здійснити офтальмокоордиметрію, що, в свою чергу, створює умови для успішного лікування хворого. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
