Зубчаста передача

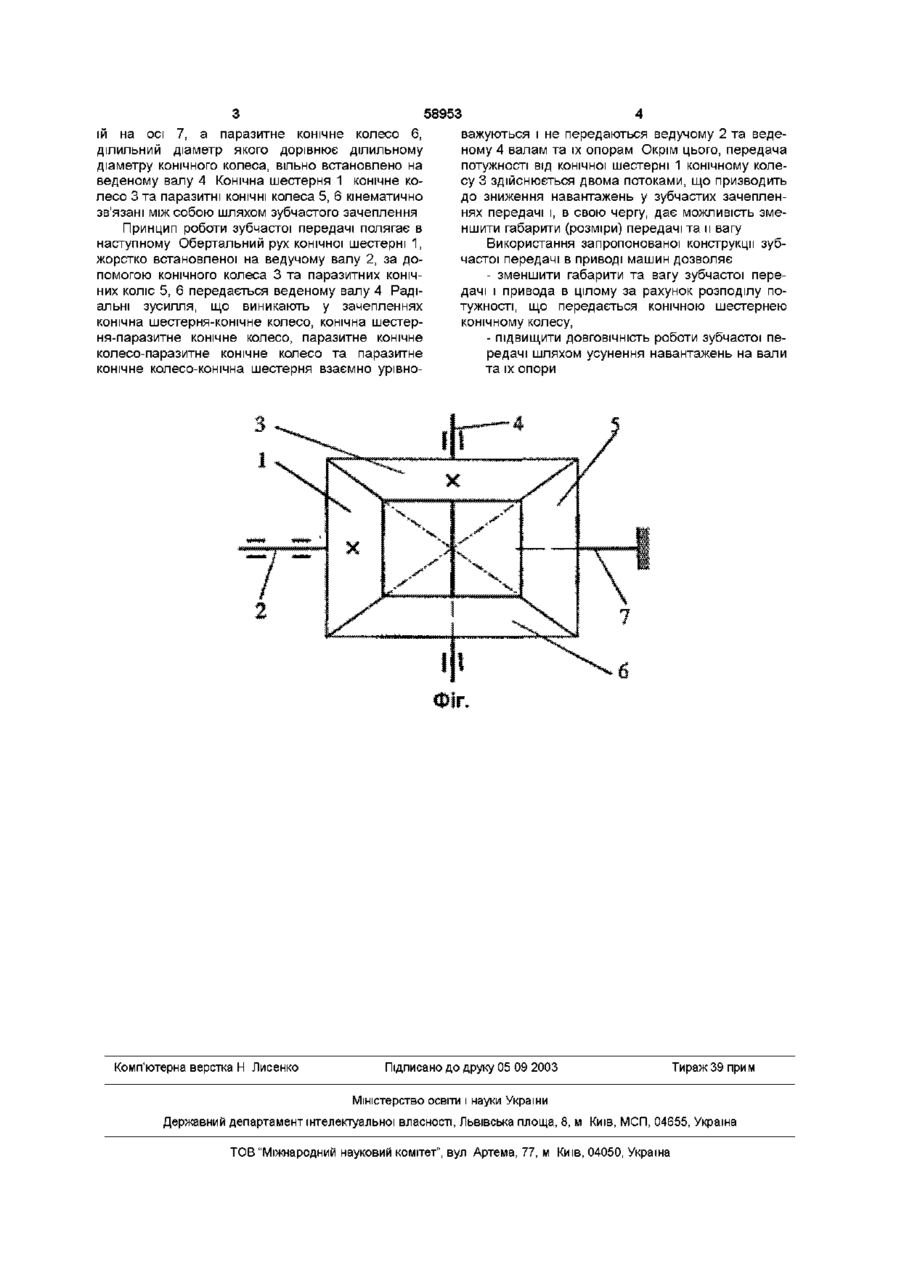

Зубчаста передача, що містить кінематично зв'язані конічну шестірню і конічне колесо, вста новлені ВІДПОВІДНО на ведучому та веденому валах, яка відрізняється тим, що додатково оснащена двома паразитними конічними колесами, одне з них, ділильний діаметр якого дорівнює ділильному діаметру конічної шестірні, встановлено СПІВВІСНО їй на осі, а друге, ділильний діаметр якого дорівнює ділильному діаметру конічного колеса, вільно встановлено на веденому валу, при цьому паразитні КОНІЧНІ колеса кінематично зв'язані між собою Винахід відноситься до загального машинобудування, а саме до зубчастих передач, що можуть бути використані в приводах машин Відома зубчаста передача, що містить кінематично зв'язані циліндричну шестерню і циліндричне колесо, встановлені ВІДПОВІДНО на ведучому та веденому валах (див Гузенков П Г Детали машин - М Высшая школа, 1982 -С 151, рис 12 1, а) Наявність кінематичного зв'язку циліндричної шестерні з циліндричним колесом (зубчасте зачеплення) призводить до значних навантажень, що діють на вали зубчастої передачі та їх опори Відома також зубчаста передача, що містить кінематично зв'язані конічну шестерню і конічне колесо, встановлені ВІДПОВІДНО на ведучому та веденому валах (див Заблонський К І Деталі машин -Одеса "Астро Принт", 1999 -С 170, рис д) Заміна циліндричного зубчастого зачеплення конічним не дозволяє в повній мірі вирішити проблему усунення навантажень, що діють на вали зубчастої передачі та їх опори (див Решетов Д Н Детали машин - М Машиностроение, 1989 496с), що знижує надійність та ДОВГОВІЧНІСТЬ роботи зубчастої передачі Таким чином в основу винаходу покладена задача створити таку зубчасту передачу, в якій шляхом введення додаткових елементів та їх кінематичного зв'язку забезпечилось би підвищення ДОВГОВІЧНОСТІ роботи зубчастої передачі Поставлена задача вирішена тим, що зубчаста передача, що містить кінематично зв'язані конічну шестерню і конічне колесо, встановлені ВІДПОВІДНО на ведучому та веденому валах, згідно з винаходом, оснащена двома паразитними конічними колесами, одне з них, ділильний діаметр якого дорівнює ділильному діаметру шестерні, встановлено СПІВВІСНО їй на осі, а друге, ділильний діаметр якого дорівнює ділильному діаметру конічного колеса, вільно встановлено на веденому валу, при цьому паразитні КОНІЧНІ колеса кінематично зв'язані між собою Оснащення зубчастої передачі двома паразитними конічними колесами, одне з них, ділильний діаметр якого дорівнює ділильному діаметру шестерні, встановлено СПІВВІСНО їй на осі, а друге, ділильний діаметр якого дорівнює ділильному діаметру конічного колеса, вільно встановлено на веденому валу, при цьому паразитні КОНІЧНІ колеса кінематично зв'язані між собою, дозволяє усунути навантаження на вали передачі та їх опори, що забезпечує підвищення ДОВГОВІЧНОСТІ роботи зубчастої передачі Крім цього наявність двох паразитних конічних коліс дозволяє розподілити потужність, що передається від ведучого вала до веденого на два потоки, що дає можливість зменшити габаритні розміри та вагу зубчастої передачі На кресленні (фіг) представлена схема зубчастої передачі Зубчаста передача містить конічну шестерню 1, жорстко встановлену на ведучому валу 2, конічне колесо 3, жорстко встановлене на веденому валу 4, і два паразитні КОНІЧНІ колеса 5, 6 При цьому паразитне конічне колесо 5, ділильний діаметр якого дорівнює ділильному діаметру конічної шестерні 1, вільно встановлено СПІВВІСНО СО Ю О> 00 ю 58953 їй на осі 7, а паразитне конічне колесо 6, ділильний діаметр якого дорівнює ділильному діаметру конічного колеса, вільно встановлено на веденому валу 4 Конічна шестерня 1 конічне колесо 3 та паразитні КОНІЧНІ колеса 5, 6 кінематично зв'язані між собою шляхом зубчастого зачеплення Принцип роботи зубчастої передачі полягає в наступному Обертальний рух конічної шестерні 1, жорстко встановленої на ведучому валу 2, за допомогою конічного колеса 3 та паразитних конічних коліс 5, 6 передається веденому валу 4 Радіальні зусилля, що виникають у зачепленнях конічна шестерня-конічне колесо, конічна шестерня-паразитне конічне колесо, паразитне конічне колесо-паразитне конічне колесо та паразитне конічне колесо-конічна шестерня взаємно урівно Комп'ютерна верстка Н Лисенко важуються і не передаються ведучому 2 та веденому 4 валам та їх опорам Окрім цього, передача потужності від конічної шестерні 1 конічному колесу 3 здійснюється двома потоками, що призводить до зниження навантажень у зубчастих зачепленнях передачі і, в свою чергу, дає можливість зменшити габарити (розміри) передачі та и вагу Використання запропонованої конструкції зубчастої передачі в приводі машин дозволяє - зменшити габарити та вагу зубчастої передачі і привода в цілому за рахунок розподілу потужності, що передається конічною шестернею конічному колесу, - підвищити ДОВГОВІЧНІСТЬ роботи зубчастої передачі шляхом усунення навантажень на вали та їх опори Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
