Зубчаста передача

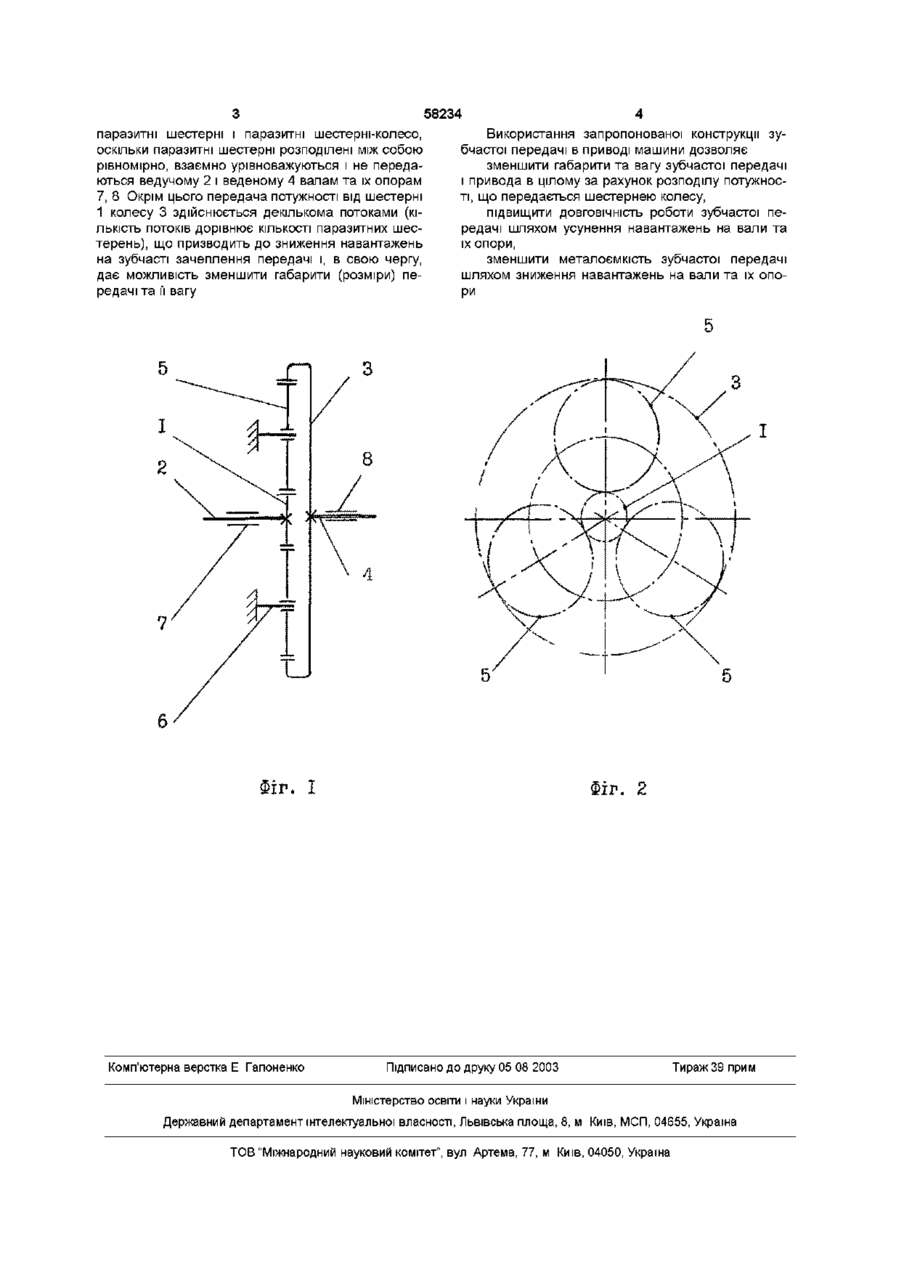

Зубчаста передача, що містить кінематично зв'язані шестірню і колесо, виконані циліндрични Винахід відноситься до загального машинобудування, а саме до зубчастих передач, що можуть бути використані в приводах машин Відома зубчаста передача, що містить кінематично зв'язані шляхом зачеплення шестерню і колесо, виконані циліндричними з ЗОВНІШНІМ зачепленням, встановлені ВІДПОВІДНО на ведучому і веденому валах (див Решетов Д Н Детали машин Атлас конструкций М, Машгиз, 1962, с 131, фиг1) Зовнішнє зачеплення призводить до збільшення габаритів зубчастої передачі і її ваги Відома також зубчаста передача, що містить кінематичне зв'язані шестерню і колесо, виконані циліндричними з внутрішнім зачепленням, встановлені ВІДПОВІДНО на ведучому та веденому валах (див Заблонський К І Деталі машин Одеса, "Астро Принт", 1999, с 170, рис д) Наявність внутрішнього зачеплення забезпечує зменшення габаритів зубчастої передачі та зниження и ваги, але не усуває навантажень що діють на вали передачі та їх опори (див Решетов Д Н Детали машин М , Машиностроение, 1989, 496с), що знижує надійність та ДОВГОВІЧНІСТЬ роботи зубчастої передачі Таким чином в основу винаходу покладена задача створити таку зубчасту передачу, в якій шляхом введення додаткових елементів та їх кінематичного зв'язку забезпечилось би підвищення ДОВГОВІЧНОСТІ роботи зубчастої передачі Поставлена задача вирішена тим, що зубчаста передача, що містить кінематично зв'язані шестерню і колесо, виконані циліндричними з внутрішнім зачепленням, встановлені ВІДПОВІДНО на ведучому ми з внутрішнім зачепленням, встановлені ВІДПОВІДНО на ведучому та веденому валах, яка відрізняється тим, що додатково оснащена щонайменше двома паразитними шестернями, встановленими між шестірнею і колесом та кінематично зв'язаними з ними, причому шестірня і колесо розташовані СПІВВІСНО, а паразитні шестерні встановлені з можливістю обертання навколо своїх осей та розподілені між собою рівномірно та веденому валах, згідно з винаходом, оснащена по крайній мірі двома паразитними шестернями, встановленими між шестернею і колесом та кінематич-но зв"язаними з ними, причому шесте я і колесо розташовані СПІВВІСНО, а паразитні шестерні встановлені з можливістю обертання навколо своїх осей та розподілені між собою рівномірно Оснащення зубчастої передачі по крайній мірі двома паразитними шестернями, встановленими між шестернею і колесом передачі та кінематично зв'язаними з ними, причому паразитні шестерні встановлені з можливістю обертання навколо своїх осей та розподілені між собою рівномірно, дозволяє усунути навантаження на вали передачі та їх опори, що забезпечує підвищення роботи зубчастої передачі На фіг 1 представлена схема зубчастої передачі з трьома паразитними шестернями, на фіг 2 представлена друга проекція зубчастої передачі (вид збоку) Зубчаста передача містить розташовані СПІВВІСНО та кінематично з'єднані шестерню 1, встановлену на ведучому валу 2, колесо 3, встановлене на веденому валу 4, і паразитні шестерні 5, встановлені між шестернею 1 та колесом 3 на нерухомих осях 6 та розподілені між собою рівномірно Ведучий 2 та ведений 4 вали розташовані ВІДПОВІДНО в опорах 7, 8 Принцип роботи зубчастої передачі заключається в наступному Обертальний рух шестерні 1 за допомогою паразитних шестерень 5 передається колесу З Зусилля, що виникають в зачепленнях шестерня СО сч 00 ю 58234 паразитні шестерні і паразитні шестерні-колесо, оскільки паразитні шестерні розподілені між собою рівномірно, взаємно урівноважуються і не передаються ведучому 2 і веденому 4 валам та їх опорам 7, 8 Окрім цього передача потужності від шестерні 1 колесу 3 здійснюється декількома потоками (КІЛЬКІСТЬ ПОТОКІВ дорівнює КІЛЬКОСТІ паразитних шес терень), що призводить до зниження навантажень на зубчасті зачеплення передачі і, в свою чергу, дає можливість зменшити габарити (розміри) передачі та їївагу Використання запропонованої конструкції зубчастої передачі в приводі машини дозволяє зменшити габарити та вагу зубчастої передачі і привода в цілому за рахунок розподілу потужності, що передається шестернею колесу, підвищити ДОВГОВІЧНІСТЬ роботи зубчастої передачі шляхом усунення навантажень на вали та їх опори, зменшити металоємкість зубчастої передачі шляхом зниження навантажень на вали та їх опори З 4 гіг. І Комп'ютерна верстка Е Гапоненко UP. 2 Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
