Контактна пара для автоматичних вимикачів

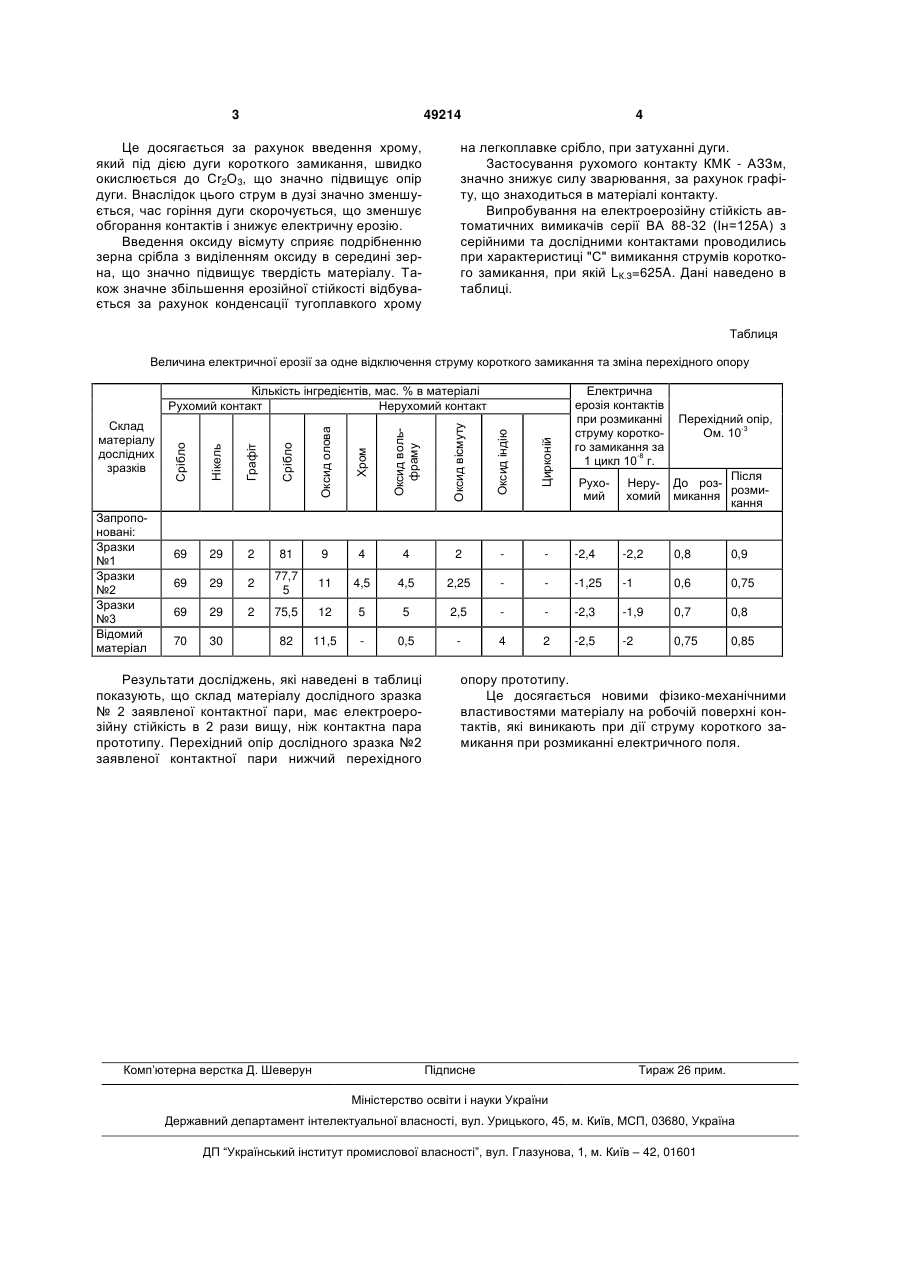

Контактна пара для автоматичних вимикачів, яка виконана з композиційних матеріалів, включає рухомий контакт, що містить нікель, срібло, та нерухомий контакт, що містить оксид олова, оксид вольфраму, срібло, яка відрізняється тим, що 3 49214 Це досягається за рахунок введення хрому, який під дією дуги короткого замикання, швидко окислюється до Сr2О3, що значно підвищує опір дуги. Внаслідок цього струм в дузі значно зменшується, час горіння дуги скорочується, що зменшує обгорання контактів і знижує електричну ерозію. Введення оксиду вісмуту сприяє подрібненню зерна срібла з виділенням оксиду в середині зерна, що значно підвищує твердість матеріалу. Також значне збільшення ерозійної стійкості відбувається за рахунок конденсації тугоплавкого хрому 4 на легкоплавке срібло, при затуханні дуги. Застосування рухомого контакту КМК - АЗЗм, значно знижує силу зварювання, за рахунок графіту, що знаходиться в матеріалі контакту. Випробування на електроерозійну стійкість автоматичних вимикачів серії ВА 88-32 (Ін=125А) з серійними та дослідними контактами проводились при характеристиці "С" вимикання струмів короткого замикання, при якій LК.З=625A. Дані наведено в таблиці. Таблиця Величина електричної ерозії за одне відключення струму короткого замикання та зміна перехідного опору Графіт Срібло Оксид олова Хром Оксид вольфраму Оксид вісмуту Оксид індію Цирконій Запропоновані: Зразки №1 Зразки №2 Зразки №3 Відомий матеріал Перехідний опір, -3 Ом. 10 Нікель Склад матеріалу дослідних зразків Електрична ерозія контактів при розмиканні струму короткого замикання за -8 1 цикл 10 г. Срібло Кількість інгредієнтів, мас. % в матеріалі Рухомий контакт Нерухомий контакт 69 29 2 81 9 4 4 2 -2,4 -2,2 0,8 0,9 69 29 2 77,7 5 11 4,5 4,5 2,25 -1,25 -1 0,6 0,75 69 29 2 75,5 12 5 5 2,5 -2,3 -1,9 0,7 0,8 70 30 82 11,5 0,5 4 2 -2,5 -2 0,75 0,85 Результати досліджень, які наведені в таблиці показують, що склад матеріалу дослідного зразка № 2 заявленої контактної пари, має електроерозійну стійкість в 2 рази вищу, ніж контактна пара прототипу. Перехідний опір дослідного зразка №2 заявленої контактної пари нижчий перехідного Комп’ютерна верстка Д. Шеверун Рухомий Нерухомий Після До розрозмимикання кання опору прототипу. Це досягається новими фізико-механічними властивостями матеріалу на робочій поверхні контактів, які виникають при дії струму короткого замикання при розмиканні електричного поля. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
