Спосіб з’єднання металевих листів, наприклад сталевих

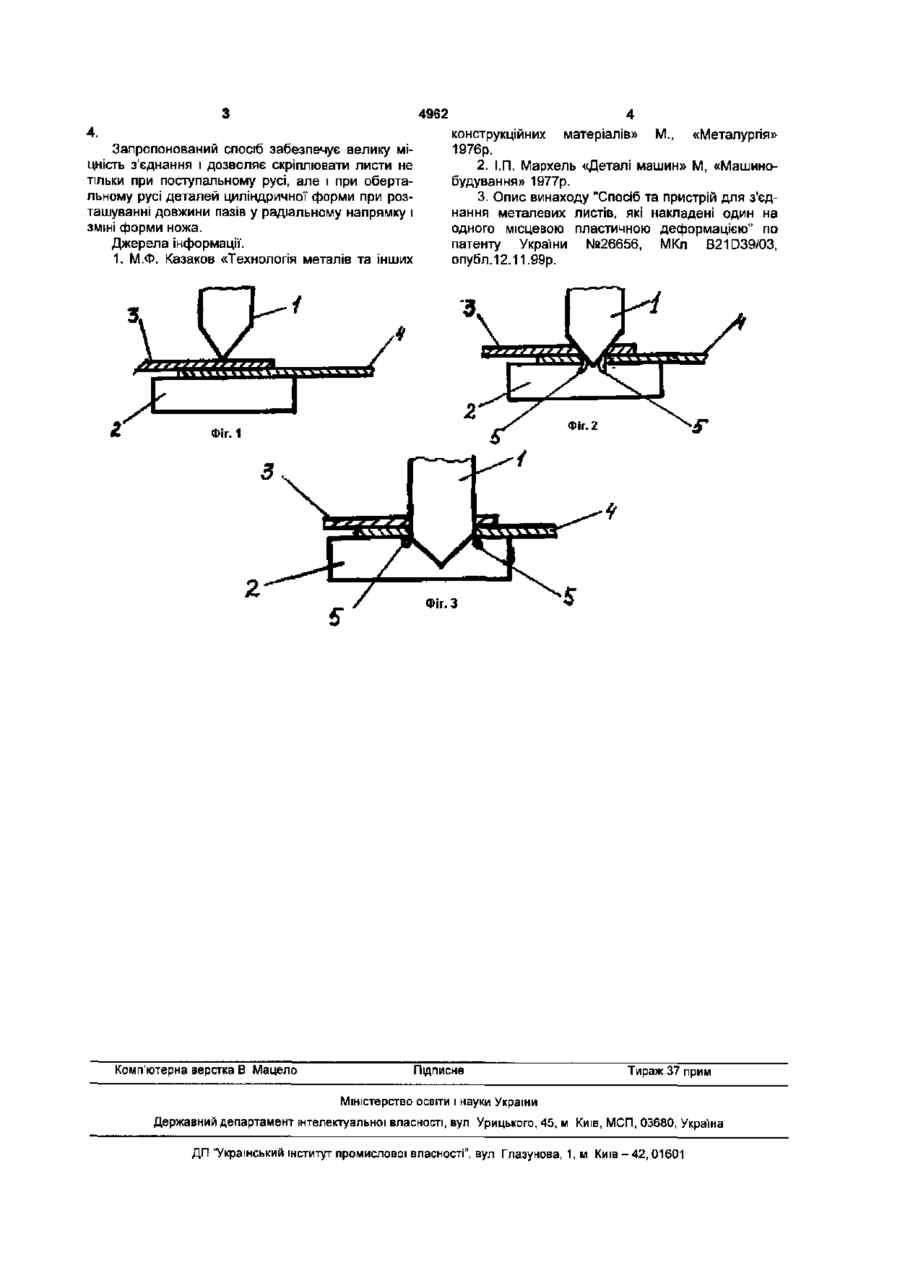

Спосіб з'єднання металевих листів, наприклад сталевих, внапуск, що включає їхнє штампування внапуск, який відрізняється тим, що штампування виконують шляхом проколювання і наступного прорізання листів, які з'єднуються, а вуса, що утворюються, відгинають у напрямку прорізання і попарно закручують у вигляді спіралей. Корисна модель відноситься до способів з'єднання чи виробів їхніх частин, наприклад, листового металу способами, відмінними від перегинання, зокрема способом холодного штампування. Відомий спосіб з'єднання листів металу зварюванням, за рахунок розплавлювання крайок заготівель, що зварюються, і присадного матеріалу для заповнення зазору між ними[1]. Недолік способу зварювання в тім, що потрібні спеціальний стенд, зварювальний апарат, електроди і значна витрата електроенергії. Відомий спосіб з'єднання листів металу заклепками. У заклепувальному з'єднанні скріпним тілом служить заклепка, що проходить через отвори крізь листи, що скріплюються [2]. Недоліком заклепувального з'єднання є висока трудомісткість виготовлення на спеціальному устаткуванні для свердління, зборки і клепки. Як прототип обраний спосіб з'єднання металевих листів, наприклад, сталевих, внапуск, що включає їхнє штампування внапуск [3]. Однак відомий спосіб має той основний недолік, що не забезпечує надійності з'єднання металевих листів. Спосіб скріплення листів за допомогою штампування, що застосовується, не забезпечує надійності з'єднання І дозволяє скріплювати листи тільки в горизонтальній площині розташування листів. Корисна модель забезпечує велику міцність з'єднання і дозволяє скріплювати листи не тільки при поступальному русі, але і при обертальному русі деталей циліндричних форм. В основу корисної моделі поставлена задача підвищення надійності з'єднання металевих листів внапуск шляхом використання потенційних сил пружності прорізуваного металу Поставлена задача досягається тим, що в способі з'єднання металевих листів внапуск, що включає їхнє штампування внапуск, відповідно до корисної моделі, штампування роблять шляхом проколювання і наступного прорізання листів, а вуса, що утворюються, відгинають у напрямку прорізання і попарно закручують у вигляді спіралей Нижче корисна модель пояснюється на прикладі її виконання з посиланням на прикладені креслення, на яких зображено на Фіг. 1 - схема з'єднання сталевих листів (перед проколюванням); на Фіг 2 - схема з'єднання сталевих листів (на початку проколювання); на Фіг.З - схема з'єднання сталевих листів (наприкінці проколювання). Запропонований спосіб здійснюється таким чином. Ніж 1 з верхнього положення рухають до матриці 2, на якій у робочому положенні знаходяться сталеві листи 3 і 4, що з'єднуються. Рухаючись, ніж 1 спочатку проколює листи 3 і 4 і входить у матрицю 2, що має по довжині ножів нескінченний паз. Після проколювання листів 3 і 4 ніж 1 при подальшому вході в матрицю прорізає метал листів 3 і 4, утворює вуса, які при збільшенні по довжині починають загинатися в матриці і закручуватися в спіраль за рахунок потенційних сил пружності прорізуваної сталі з обох боків прорізу, що утворився, як показано на Фіг.З. Таким чином, при досягненні ножем 3 свого нижнього положення, відбувається з'єднання двох сталевих листів 3 і ф 4962 4. Запропонований спосіб забезпечує велику міцність з'єднання і дозволяє скріплювати листи не тільки при поступальному русі, але і при обертальному русі деталей циліндричної форми при розташуванні довжини пазів у радіальному напрямку і зміні форми ножа. Джерела інформації. 1. М.Ф. Казаков «Технологія металів та інших конструкційних матеріалів» М., «Металургія» 1976р. 2. І.П. Мархель «Деталі машин» М, «Машинобудування» 1977р. 3. Опис винаходу "Спосіб та пристрій для з'єднання металевих листів, які накладені один на одного місцевою пластичною деформацією" по патенту України №26656, МКл B21D39/03, опубл.12.11.99р. Фіг. 1 Комп'ютерна верстка В Мацело Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
