Пневматичний розпилювач
Номер патенту: 49729
Опубліковано: 11.05.2010
Автори: Кобець Анатолій Степанович, Волик Борис Анатолійович, Кобець Олександр Миколайович, Гаврильченко Олександр Степанович, Пугач Андрій Миколайович
Формула / Реферат
Пневматичний розпилювач, що містить сопло у вигляді трубки Вентурі, в котре загвинчено жиклер для підводу рідини, зафіксований гайкою, трубка Вентурі приєднана до корпуса розпилювача з внутрішнім кільцевим виступом, в нижній частині корпуса співвісно з ним встановлено конусний дефлектор, котрий вгвинчується в ступінь, прикріплений до корпуса, за допомогою трьох ребер і фіксується в потрібному положенні за допомогою гайки, жиклер встановлено в центрі найбільш вузької частини трубки Вентурі, який відрізняється тим, що між трубкою Вентурі і конусним дефлектором виконано кільцеву проточку.
Текст

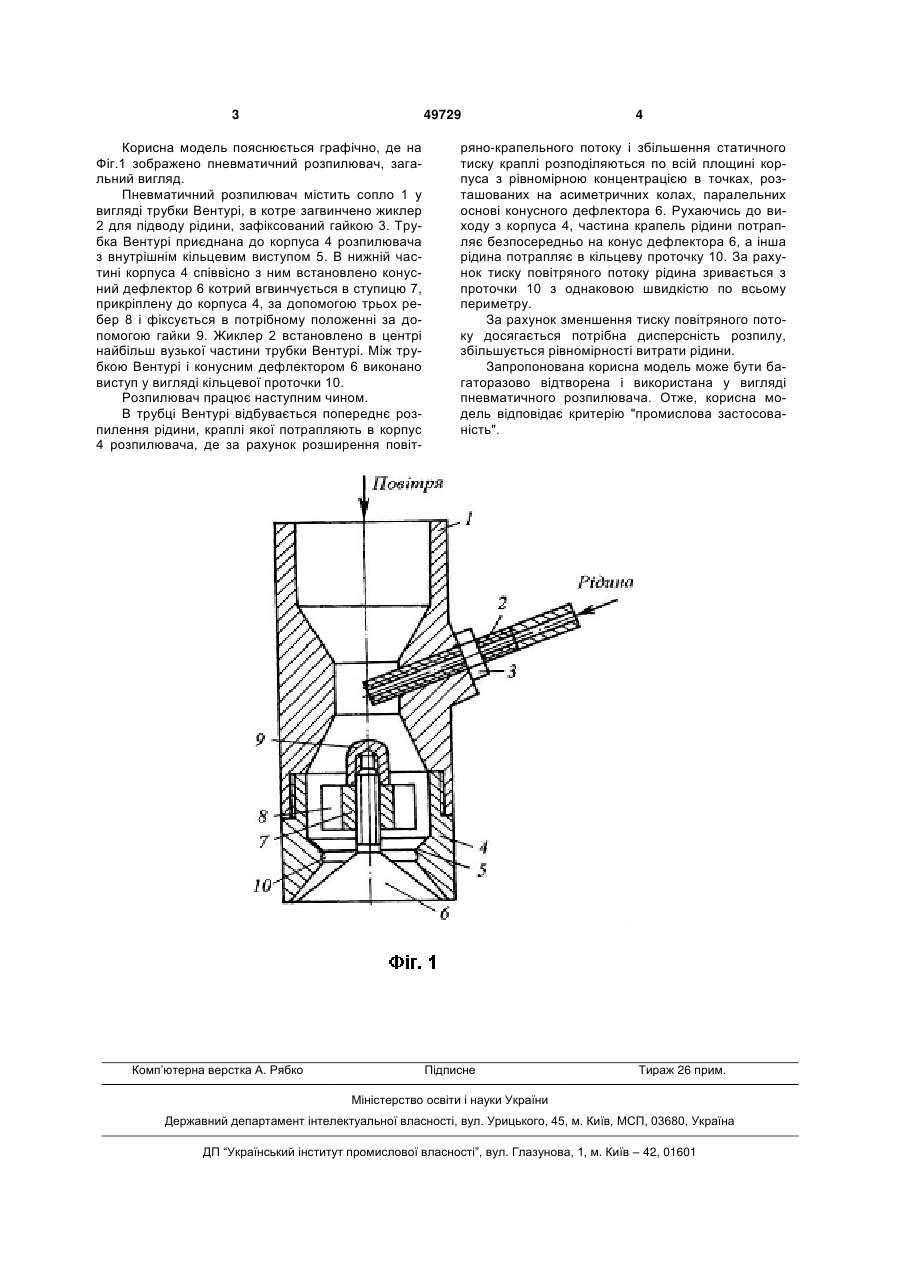

Пневматичний розпилювач, що містить сопло у вигляді трубки Вентурі, в котре загвинчено жик 3 49729 Корисна модель пояснюється графічно, де на Фіг.1 зображено пневматичний розпилювач, загальний вигляд. Пневматичний розпилювач містить сопло 1 у вигляді трубки Вентурі, в котре загвинчено жиклер 2 для підводу рідини, зафіксований гайкою 3. Трубка Вентурі приєднана до корпуса 4 розпилювача з внутрішнім кільцевим виступом 5. В нижній частині корпуса 4 співвісно з ним встановлено конусний дефлектор 6 котрий вгвинчується в ступицю 7, прикріплену до корпуса 4, за допомогою трьох ребер 8 і фіксується в потрібному положенні за допомогою гайки 9. Жиклер 2 встановлено в центрі найбільш вузької частини трубки Вентурі. Між трубкою Вентурі і конусним дефлектором 6 виконано виступ у вигляді кільцевої проточки 10. Розпилювач працює наступним чином. В трубці Вентурі відбувається попереднє розпилення рідини, краплі якої потрапляють в корпус 4 розпилювача, де за рахунок розширення повіт Комп’ютерна верстка А. Рябко 4 ряно-крапельного потоку і збільшення статичного тиску краплі розподіляються по всій площині корпуса з рівномірною концентрацією в точках, розташованих на асиметричних колах, паралельних основі конусного дефлектора 6. Рухаючись до виходу з корпуса 4, частина крапель рідини потрапляє безпосередньо на конус дефлектора 6, а інша рідина потрапляє в кільцеву проточку 10. За рахунок тиску повітряного потоку рідина зривається з проточки 10 з однаковою швидкістю по всьому периметру. За рахунок зменшення тиску повітряного потоку досягається потрібна дисперсність розпилу, збільшується рівномірності витрати рідини. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді пневматичного розпилювача. Отже, корисна модель відповідає критерію "промислова застосованість". Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPneumatic sprayer
Автори англійськоюKobets Anatolii Stepanovych, Kobets Oleksandr Mykolaiovych, Volyk Borys Anatoliiovych, Havrylchenko Oleksandr Stepanovych, Puhach Andrii Mykolaiovych
Назва патенту російськоюПневматический распылитель
Автори російськоюКобец Анатолий Степанович, Кобец Александр Николаевич, Волик Борис Анатольевич, Гаврильченко Александр Степанович, Пугач Андрей Николаевич
МПК / Мітки
МПК: A01M 7/00
Мітки: пневматичний, розпилювач
