Аналоговий суматор для багатодетекторних спектрометрів ядерного випромінювання

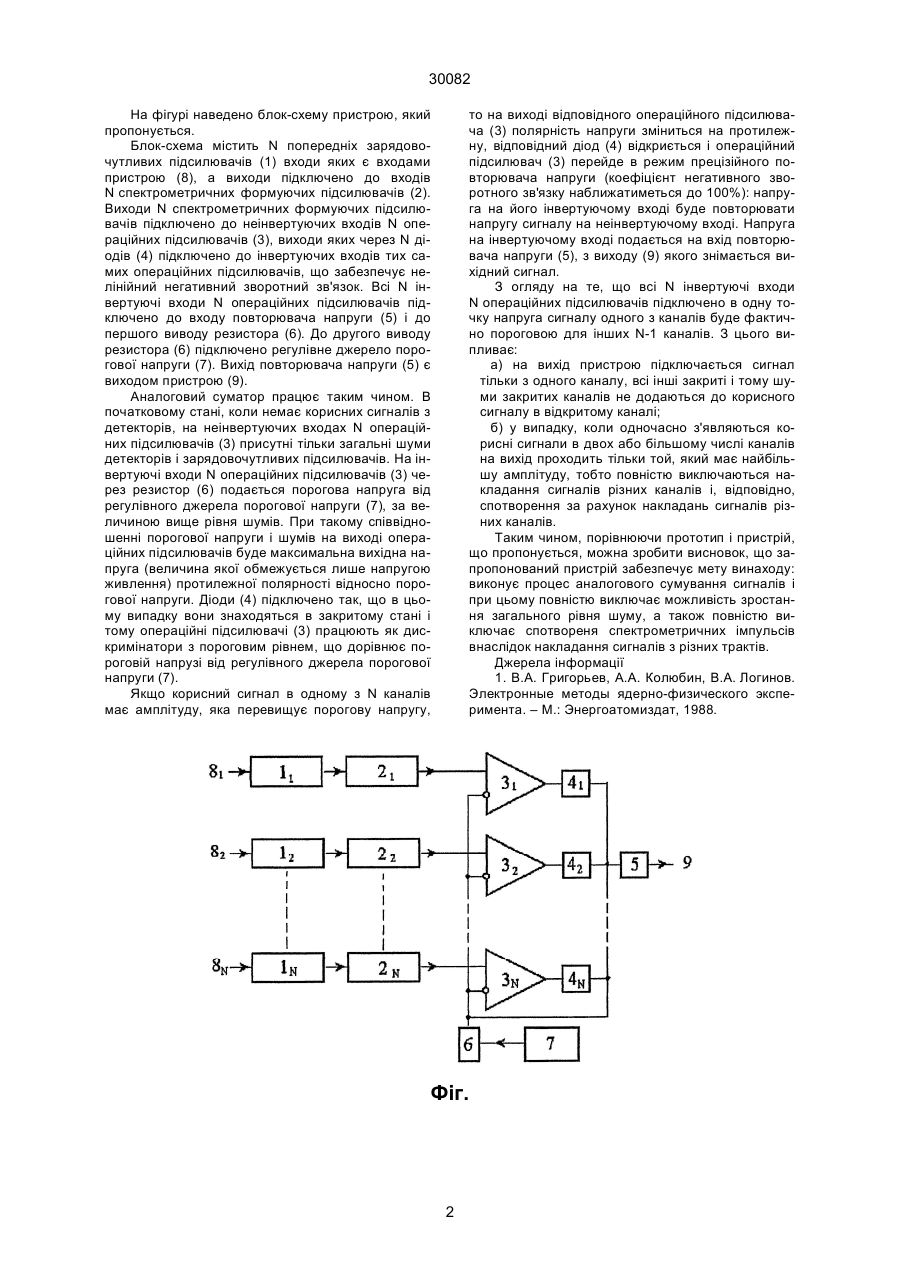

Аналоговий суматор для багатодетекторних спектрометрів ядерного випромінювання, що складається з N (по числу детекторів) попередніх зарядово-чутливих підсилювачів, N спектрометричних формуючих підсилювачів, який відрізняється тим, що для повного виключення можливості зростання загального рівня шуму, а також повного виключення спотворення спектрометричних імпуль 30082 На фігурі наведено блок-схему пристрою, який пропонується. Блок-схема містить N попередніх зарядовочутливих підсилювачів (1) входи яких є входами пристрою (8), а виходи підключено до входів N спектрометричних формуючих підсилювачів (2). Виходи N спектрометричних формуючих підсилювачів підключено до неінвертуючих входів N операційних підсилювачів (3), виходи яких через N діодів (4) підключено до інвертуючих входів тих самих операційних підсилювачів, що забезпечує нелінійний негативний зворотний зв'язок. Всі N інвертуючі входи N операційних підсилювачів підключено до входу повторювача напруги (5) і до першого виводу резистора (6). До другого виводу резистора (6) підключено регулівне джерело порогової напруги (7). Вихід повторювача напруги (5) є виходом пристрою (9). Аналоговий суматор працює таким чином. В початковому стані, коли немає корисних сигналів з детекторів, на неінвертуючих входах N операційних підсилювачів (3) присутні тільки загальні шуми детекторів і зарядовочутливих підсилювачів. На інвертуючі входи N операційних підсилювачів (3) через резистор (6) подається порогова напруга від регулівного джерела порогової напруги (7), за величиною вище рівня шумів. При такому співвідношенні порогової напруги і шумів на виході операційних підсилювачів буде максимальна вихідна напруга (величина якої обмежується лише напругою живлення) протилежної полярності відносно порогової напруги. Діоди (4) підключено так, що в цьому випадку вони знаходяться в закритому стані і тому операційні підсилювачі (3) працюють як дискримінатори з пороговим рівнем, що дорівнює пороговій напрузі від регулівного джерела порогової напруги (7). Якщо корисний сигнал в одному з N каналів має амплітуду, яка перевищує порогову напругу, то на виході відповідного операційного підсилювача (3) полярність напруги зміниться на протилежну, відповідний діод (4) відкриється і операційний підсилювач (3) перейде в режим прецізійного повторювача напруги (коефіцієнт негативного зворотного зв'язку наближатиметься до 100%): напруга на його інвертуючому вході буде повторювати напругу сигналу на неінвертуючому вході. Напруга на інвертуючому вході подається на вхід повторювача напруги (5), з виходу (9) якого знімається вихідний сигнал. З огляду на те, що всі N інвертуючі входи N операційних підсилювачів підключено в одну точку напруга сигналу одного з каналів буде фактично пороговою для інших N-1 каналів. З цього випливає: а) на вихід пристрою підключається сигнал тільки з одного каналу, всі інші закриті і тому шуми закритих каналів не додаються до корисного сигналу в відкритому каналі; б) у випадку, коли одночасно з'являються корисні сигнали в двох або більшому числі каналів на вихід проходить тільки той, який має найбільшу амплітуду, тобто повністю виключаються накладання сигналів різних каналів і, відповідно, спотворення за рахунок накладань сигналів різних каналів. Таким чином, порівнюючи прототип і пристрій, що пропонується, можна зробити висновок, що запропонований пристрій забезпечує мету винаходу: виконує процес аналогового сумування сигналів і при цьому повністю виключає можливість зростання загального рівня шуму, а також повністю виключає спотвореня спектрометричних імпульсів внаслідок накладання сигналів з різних трактів. Джерела інформації 1. В.А. Григорьев, А.А. Колюбин, В.А. Логинов. Электронные методы ядерно-физического эксперимента. – М.: Энергоатомиздат, 1988. Фіг. 2 30082 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
