Застосування витяжних заклепок як голок коронуючого електроду

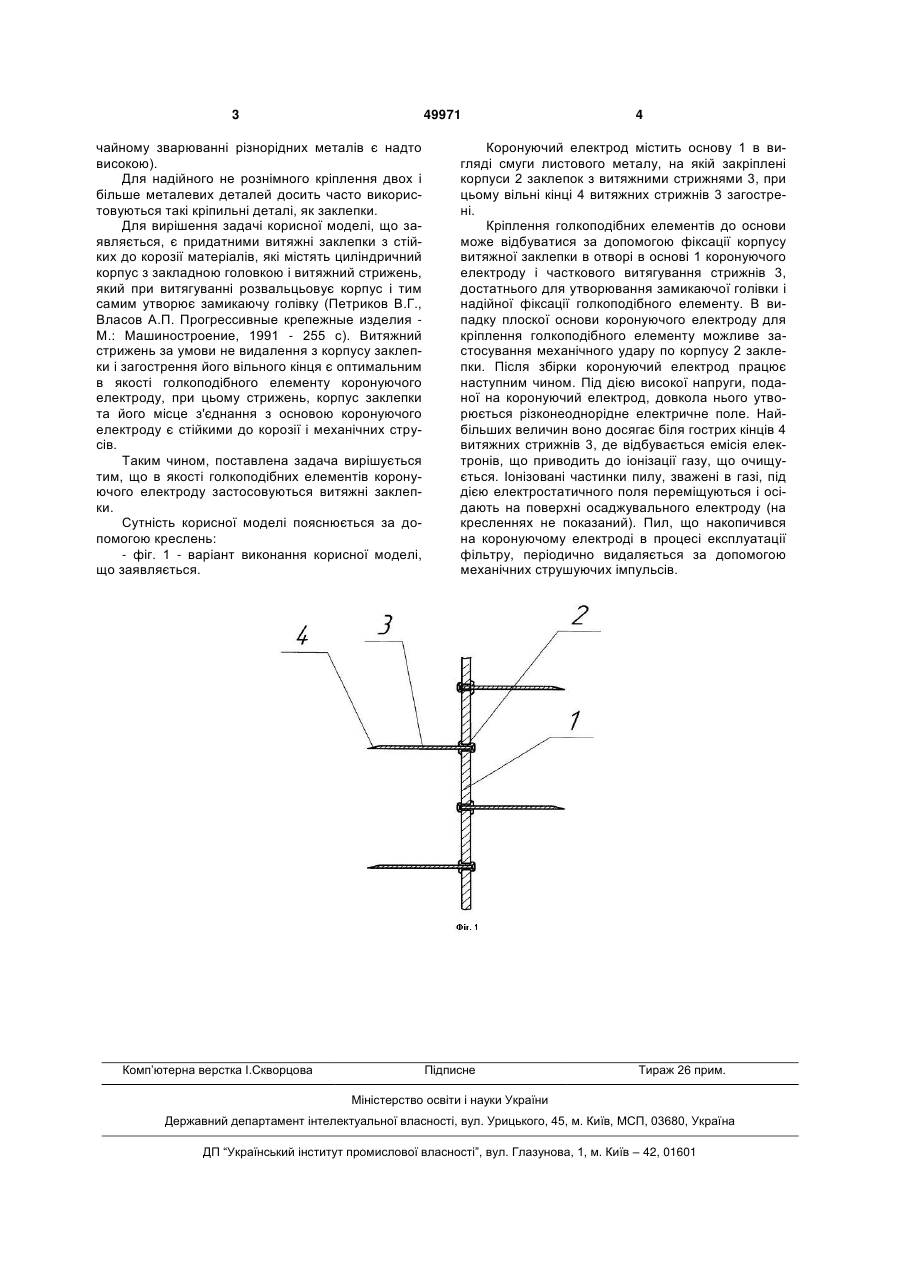

Застосування витяжних заклепок як голок коронуючого електроду. (19) (21) u200907967 (22) 28.07.2009 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) МОЛЧАНОВ ВОЛОДИМИР МИКОЛАЙОВИЧ, МОЛЧАНОВ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ 3 49971 чайному зварюванні різнорідних металів є надто високою). Для надійного не рознімного кріплення двох і більше металевих деталей досить часто використовуються такі кріпильні деталі, як заклепки. Для вирішення задачі корисної моделі, що заявляється, є придатними витяжні заклепки з стійких до корозії матеріалів, які містять циліндричний корпус з закладною головкою і витяжний стрижень, який при витягуванні розвальцьовує корпус і тим самим утворює замикаючу голівку (Петриков В.Г., Власов А.П. Прогрессивные крепежные изделия М.: Машиностроение, 1991 - 255 с). Витяжний стрижень за умови не видалення з корпусу заклепки і загострення його вільного кінця є оптимальним в якості голкоподібного елементу коронуючого електроду, при цьому стрижень, корпус заклепки та його місце з'єднання з основою коронуючого електроду є стійкими до корозії і механічних струсів. Таким чином, поставлена задача вирішується тим, що в якості голкоподібних елементів коронуючого електроду застосовуються витяжні заклепки. Сутність корисної моделі пояснюється за допомогою креслень: - фіг. 1 - варіант виконання корисної моделі, що заявляється. Комп’ютерна верстка І.Скворцова 4 Коронуючий електрод містить основу 1 в вигляді смуги листового металу, на якій закріплені корпуси 2 заклепок з витяжними стрижнями 3, при цьому вільні кінці 4 витяжних стрижнів 3 загострені. Кріплення голкоподібних елементів до основи може відбуватися за допомогою фіксації корпусу витяжної заклепки в отворі в основі 1 коронуючого електроду і часткового витягування стрижнів 3, достатнього для утворювання замикаючої голівки і надійної фіксації голкоподібного елементу. В випадку плоскої основи коронуючого електроду для кріплення голкоподібного елементу можливе застосування механічного удару по корпусу 2 заклепки. Після збірки коронуючий електрод працює наступним чином. Під дією високої напруги, поданої на коронуючий електрод, довкола нього утворюється різконеоднорідне електричне поле. Найбільших величин воно досягає біля гострих кінців 4 витяжних стрижнів 3, де відбувається емісія електронів, що приводить до іонізації газу, що очищується. Іонізовані частинки пилу, зважені в газі, під дією електростатичного поля переміщуються і осідають на поверхні осаджувального електроду (на кресленнях не показаний). Пил, що накопичився на коронуючому електроді в процесі експлуатації фільтру, періодично видаляється за допомогою механічних струшуючих імпульсів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
