Спіральне свердло для обробки глибоких отворів з випуклою передньою поверхнею та елементами дроблення стружки

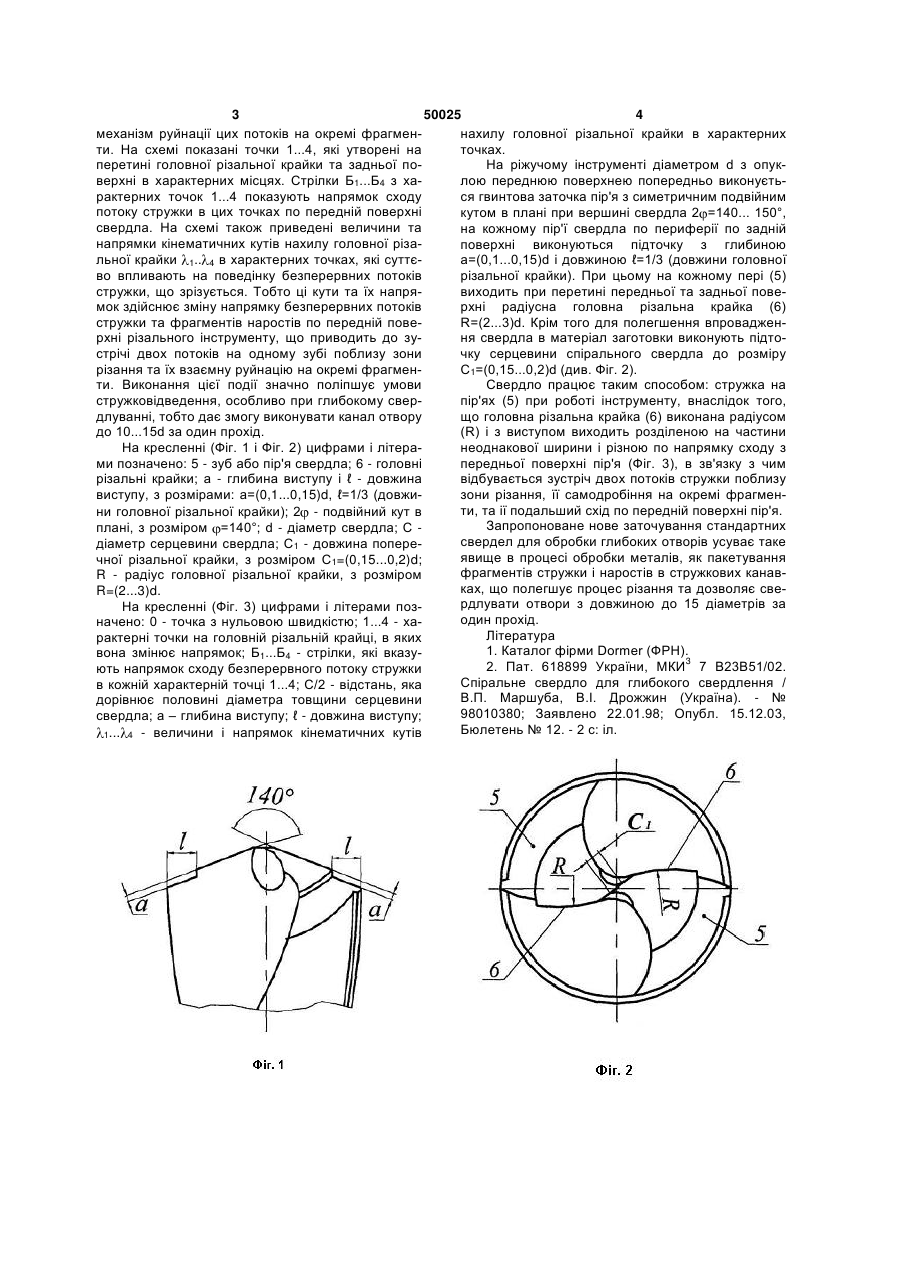

Спіральне свердло для обробки глибоких отворів з випуклою передньою поверхнею та елементами дроблення стружки, що містить два зуби і дві головні різальні крайки з симетричним подвій 3 50025 4 механізм руйнації цих потоків на окремі фрагменнахилу головної різальної крайки в характерних ти. На схемі показані точки 1...4, які утворені на точках. перетині головної різальної крайки та задньої поНа ріжучому інструменті діаметром d з опукверхні в характерних місцях. Стрілки Б1...Б4 з халою переднюю поверхнею попередньо виконуєтьрактерних точок 1...4 показують напрямок сходу ся гвинтова заточка пір'я з симетричним подвійним потоку стружки в цих точках по передній поверхні кутом в плані при вершині свердла 2 =140... 150°, свердла. На схемі також приведені величини та на кожному пір'ї свердла по периферії по задній напрямки кінематичних кутів нахилу головної різаповерхні виконуються підточку з глибиною льної крайки 1.. 4 в характерних точках, які суттєа=(0,1...0,15)d і довжиною ℓ=1/3 (довжини головної во впливають на поведінку безперервних потоків різальної крайки). При цьому на кожному пері (5) стружки, що зрізується. Тобто ці кути та їх напрявиходить при перетині передньої та задньої повемок здійснює зміну напрямку безперервних потоків рхні радіусна головна різальна крайка (6) стружки та фрагментів наростів по передній повеR=(2...3)d. Крім того для полегшення впровадженрхні різального інструменту, що приводить до зуня свердла в матеріал заготовки виконують підтострічі двох потоків на одному зубі поблизу зони чку серцевини спірального свердла до розміру різання та їх взаємну руйнацію на окремі фрагменС1=(0,15...0,2)d (див. Фіг. 2). ти. Виконання цієї події значно поліпшує умови Свердло працює таким способом: стружка на стружковідведення, особливо при глибокому сверпір'ях (5) при роботі інструменту, внаслідок того, длуванні, тобто дає змогу виконувати канал oтвoру що головна різальна крайка (6) виконана радіусом до 10...15d за один прохід. (R) і з виступом виходить розділеною на частини На кресленні (Фіг. 1 і Фіг. 2) цифрами і літеранеоднакової ширини і різною по напрямку сходу з ми позначено: 5 - зуб або пір'я свердла; 6 - головні передньої поверхні пір'я (Фіг. 3), в зв'язку з чим різальні крайки; а - глибина виступу і ℓ - довжина відбувається зустріч двох потоків стружки поблизу виступу, з розмірами: а=(0,1...0,15)d, ℓ=1/3 (довжизони різання, її самодробіння на окремі фрагменти, та ії подальший схід по передній поверхні пір'я. ни головної різальної крайки); 2 - подвійний кут в Запропоноване нове заточування стандартних плані, з розміром =140°; d - діаметр свердла; С свердел для обробки глибоких отворів усуває таке діаметр серцевини свердла; С1 - довжина попереявище в процесі обробки металів, як пакетування чної різальної крайки, з розміром С1=(0,15...0,2)d; фрагментів стружки і наростів в стружкових канавR - радіус головної різальної крайки, з розміром ках, що полегшує процес різання та дозволяє свеR=(2...3)d. рдлувати отвори з довжиною до 15 діаметрів за На кресленні (Фіг. 3) цифрами і літерами позодин прохід. начено: 0 - точка з нульовою швидкістю; 1...4 - хаЛітература рактерні точки на головній різальній крайці, в яких 1. Каталог фірми Dormer (ФРН). вона змінює напрямок; Б1...Б4 - стрілки, які вказу2. Пат. 618899 України, МКИ3 7 В23В51/02. ють напрямок сходу безперервного потоку стружки Спіральне свердло для глибокого свердлення / в кожній характерній точці 1...4; С/2 - відстань, яка В.П. Маршуба, В.І. Дрожжин (Україна). - № дорівнює половині діаметра товщини серцевини 98010380; Заявлено 22.01.98; Опубл. 15.12.03, свердла; а – глибина виступу; ℓ - довжина виступу; Бюлетень № 12. - 2 с: іл. ... 4 - величини і напрямок кінематичних кутів 1 5 Комп’ютерна верстка Г. Паяльніков 50025 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
