Кран

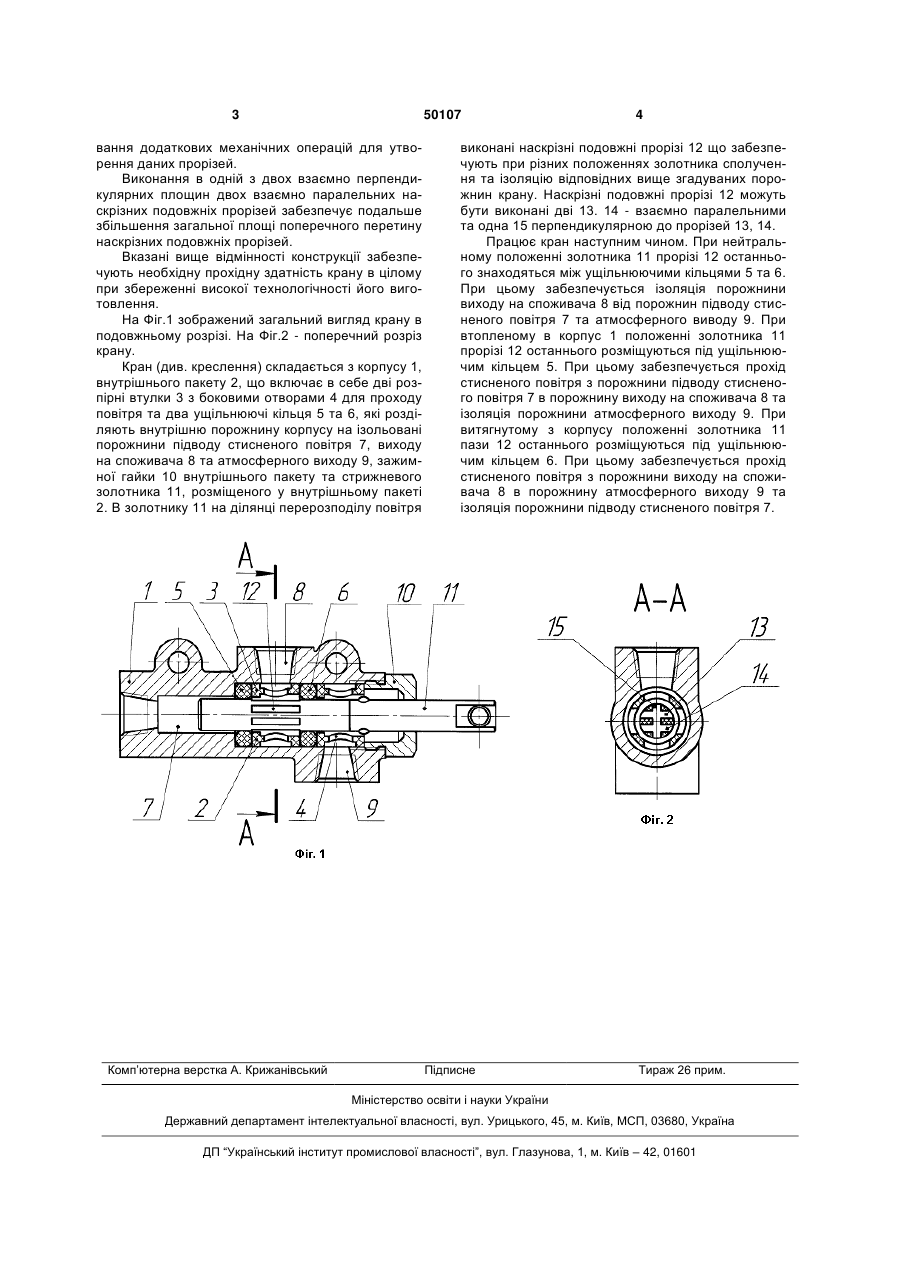

Кран, який складається з корпусу, внутрішнього пакета, що включає в себе дві розпірні втулки з боковими отворами для проходу повітря та два ущільнюючі кільця, які розділяють внутрішню порожнину корпусу на ізольовані порожнини підведення стисненого повітря, виходу на споживача та атмосферного виходу, затискної гайки внутрішнього пакета та стрижневого золотника, розміщеного у внутрішньому пакеті, який відрізняється тим, що в золотнику на ділянці перерозподілу повітря виконані наскрізні подовжні прорізі, причому дані прорізі можуть бути виконані: дві - взаємно паралельними та одна перпендикулярною до них. (19) (21) u200912385 (22) 30.11.2009 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) ПЕРЕСІЧАНСЬКИЙ ЮРІЙ ВОЛОДИМИРОВИЧ, ЖИВИЛО ВОЛОДИМИР СЕРГІЙОВИЧ, ХОХЛОВ ІГОР ЄВГЕНОВИЧ, ЖУРА ПЕТРО ВІКТОРОВИЧ (73) ПЕРЕСІЧАНСЬКИЙ ЮРІЙ ВОЛОДИМИРОВИЧ, ЖИВИЛО ВОЛОДИМИР СЕРГІЙОВИЧ, ХОХЛОВ ІГОР ЄВГЕНОВИЧ, ЖУРА ПЕТРО ВІКТОРОВИЧ 3 50107 вання додаткових механічних операцій для утворення даних прорізей. Виконання в одній з двох взаємно перпендикулярних площин двох взаємно паралельних наскрізних подовжніх прорізей забезпечує подальше збільшення загальної площі поперечного перетину наскрізних подовжніх прорізей. Вказані вище відмінності конструкції забезпечують необхідну прохідну здатність крану в цілому при збереженні високої технологічності його виготовлення. На Фіг.1 зображений загальний вигляд крану в подовжньому розрізі. На Фіг.2 - поперечний розріз крану. Кран (див. креслення) складається з корпусу 1, внутрішнього пакету 2, що включає в себе дві розпірні втулки 3 з боковими отворами 4 для проходу повітря та два ущільнюючі кільця 5 та 6, які розділяють внутрішню порожнину корпусу на ізольовані порожнини підводу стисненого повітря 7, виходу на споживача 8 та атмосферного виходу 9, зажимної гайки 10 внутрішнього пакету та стрижневого золотника 11, розміщеного у внутрішньому пакеті 2. В золотнику 11 на ділянці перерозподілу повітря Комп’ютерна верстка А. Крижанівський 4 виконані наскрізні подовжні прорізі 12 що забезпечують при різних положеннях золотника сполучення та ізоляцію відповідних вище згадуваних порожнин крану. Наскрізні подовжні прорізі 12 можуть бути виконані дві 13. 14 - взаємно паралельними та одна 15 перпендикулярною до прорізей 13, 14. Працює кран наступним чином. При нейтральному положенні золотника 11 прорізі 12 останнього знаходяться між ущільнюючими кільцями 5 та 6. При цьому забезпечується ізоляція порожнини виходу на споживача 8 від порожнин підводу стисненого повітря 7 та атмосферного виводу 9. При втопленому в корпус 1 положенні золотника 11 прорізі 12 останнього розміщуються під ущільнюючим кільцем 5. При цьому забезпечується прохід стисненого повітря з порожнини підводу стисненого повітря 7 в порожнину виходу на споживача 8 та ізоляція порожнини атмосферного виходу 9. При витягнутому з корпусу положенні золотника 11 пази 12 останнього розміщуються під ущільнюючим кільцем 6. При цьому забезпечується прохід стисненого повітря з порожнини виходу на споживача 8 в порожнину атмосферного виходу 9 та ізоляція порожнини підводу стисненого повітря 7. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
