Випарювальна камера теплової труби

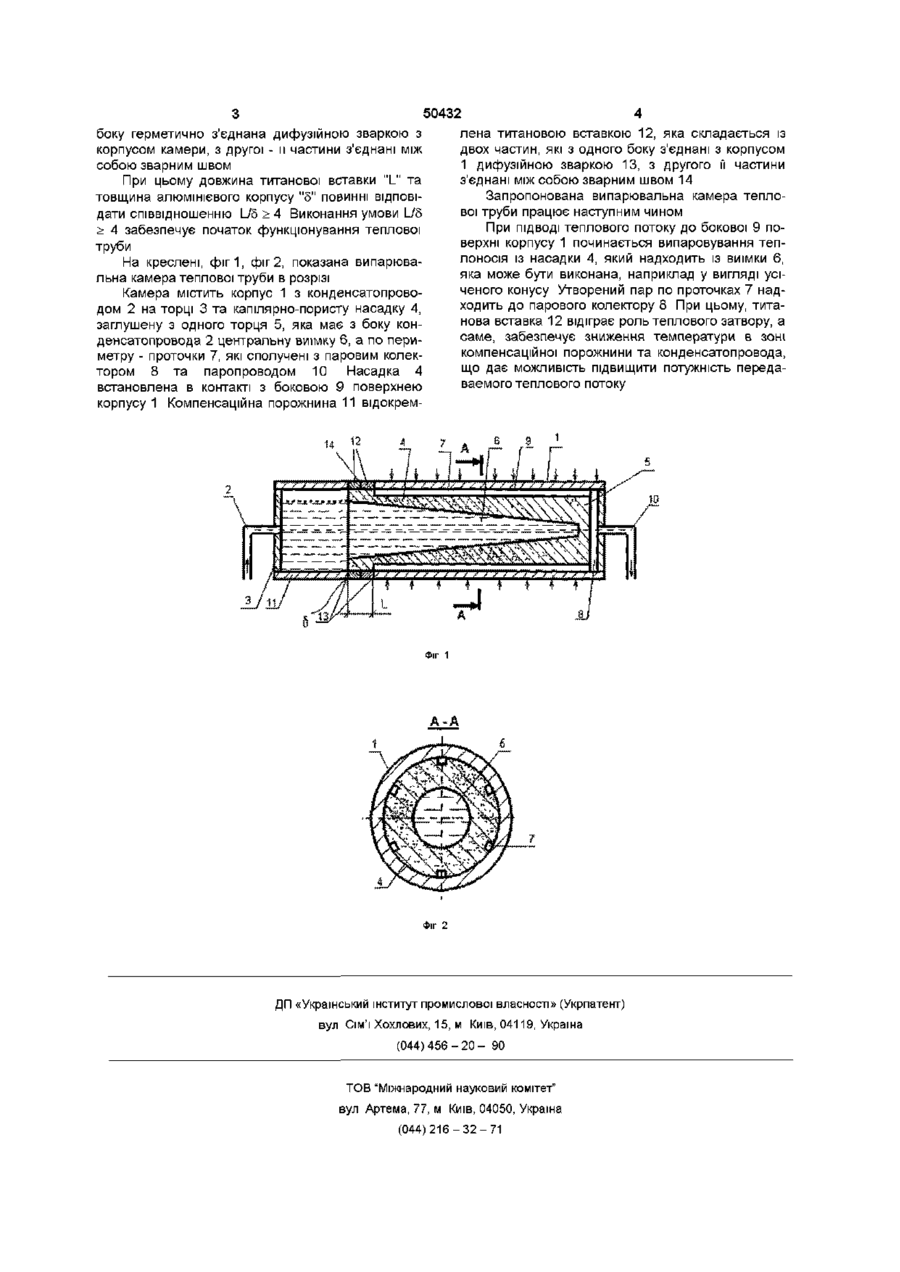

1 Випарювальна камера теплової труби, працюючої в полі сил ваги в умовах різної орієнтації, що містить корпус із алюмінію з конденсатопроводом на торці та капілярно-пористу циліндричну насадку, заглушену з одного торця і з центральною виїмкою з боку торця з конденсатопроводом, встановлену з можливістю контакту з боковою поверхнею корпусу, компенсаційну порожнину та паровий колектор, яка відрізняється тим, що компенсаційна порожнина відокремлена від зони випаровування титановою вставкою, яка виконана із двох частин, кожна із яких з одного боку герметично з'єднана дифузійним зварюванням з корпусом камери, з другого - и частини з'єднані між собою зварним швом 2 Випарювальна камера по п 1, яка відрізняється тим, що довжина титанової вставки " L " та довжина алюмінієвого корпусу " 5 " відповідають співвідношенню L/5 >4 Винахід відноситься до галузі теплотехніки, зокрема до забезпечення теплових режимів радіоелектронних пристроїв Відомо випарювальну камеру теплової труби (АС № 823811, F28D 15%, 1979г), працюючої в полі сил ваги в умовах різної орієнтації, що містить корпус з конденсатопроводом на торці та встановлену з можливістю контакту з боковою поверхнею корпусу капілярно-пористу насадку, заглушену з одного торця, яка має з боку конденсатопроводу виїмку, а по периметру проточки, підключені до парового колектору Недоліком цієї конструкції є те, що при підведенні теплового навантаження не тільки до бокової поверхні корпусу, а і до торцьової його поверхні не відбувається ефективного відведення тепла від торця за відсутності безпосереднього контакту насадки з торцем корпусу Відомо випарювальну камеру теплової труби (АС № 1270507, F28D 15%, 1986г), яка прийнята за прототип Ця конструкція випарювальної камери теплової труби відрізняється від описаної вище тим, що капілярно-пориста насадка встановлена в корпусі з можливістю контакту як з боковою поверхнею При ПІДВОДІ теплового потоку до бокової поверхні камери починається випарювання теплоносія із насадки При цьому ВІДВІД тепла виконується однаково ефективно В той же час фізичні властивості алюмінієвого корпусу, окремо коефіцієнт термічного розширення, обмежують потужність підведенного теплового потоку В основу винаходу поставлено задачу удосконалити випарювальну камеру теплової труби шляхом створення теплового затвору за допомогою титанової вставки, що забезпечує збільшення перепаду температури між компенсаційною порожниною та корпусом зони випарювання за рахунок цього досягається підвищення потужності передаваемого теплового потоку Поставлена задача вирішується тим, що в випарювальній камері теплової труби, працюючої в полі сил ваги в умовах різної орієнтації, що містить корпус із алюмінію з конденсатопроводом на торці та капілярно-пористу циліндричну насадку, заглушену з одного торця і з центральною виїмкою з боку торця з конденсатопроводом, встановлену з можливістю контакту з боковою, поверхнею корпусу, компенсаційну порожнину, зону випарювання та паровий колектор, згідно з винаходом новим є те, що компенсаційна порожнина відокремлена від корпусу зони випарювання титановою вставкою, яка виконана із двох частин, кожна з яких з одного со ^о Ю 50432 лена титановою вставкою 12, яка складається із двох частин, які з одного боку з'єднані з корпусом 1 дифузійною зваркою 13, з другого її частини з'єднані між собою зварним швом 14 Запропонована випарювальна камера теплової труби працює наступним чином При ПІДВОДІ теплового потоку до бокової 9 поверхні корпусу 1 починається випаровування теплоносія із насадки 4, який надходить із виїмки 6, яка може бути виконана, наприклад у вигляді усіченого конусу Утворений пар по проточках 7 надходить до парового колектору 8 При цьому, титанова вставка 12 відіграє роль теплового затвору, а саме, забезпечує зниження температури в зоні компенсаційної порожнини та конденсатопровода, що дає можливість підвищити потужність передаваемого теплового потоку боку герметично з'єднана дифузійною зваркою з корпусом камери, з другої - и частини з'єднані між собою зварним швом При цьому довжина титанової вставки "L" та товщина алюмінієвого корпусу "5" повинні відповідати співвідношенню L/5 > 4 Виконання умови L/5 > 4 забезпечує початок функціонування теплової труби На креслені, фіг1, фіг 2, показана випарювальна камера теплової труби в розрізі Камера містить корпус 1 з конденсатопроводом 2 на торці 3 та капілярно-пористу насадку 4, заглушену з одного торця 5, яка має з боку конденсатопровода 2 центральну виїмку 6, а по периметру - проточки 7, які сполучені з паровим колектором 8 та паропроводом 10 Насадка 4 встановлена в контакті з боковою 9 поверхнею корпусу 1 Компенсаційна порожнина 11 відокрем14 12 Фіг 1 А-А Фіг 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
