Виливок із напівспокійної й киплячої сталі

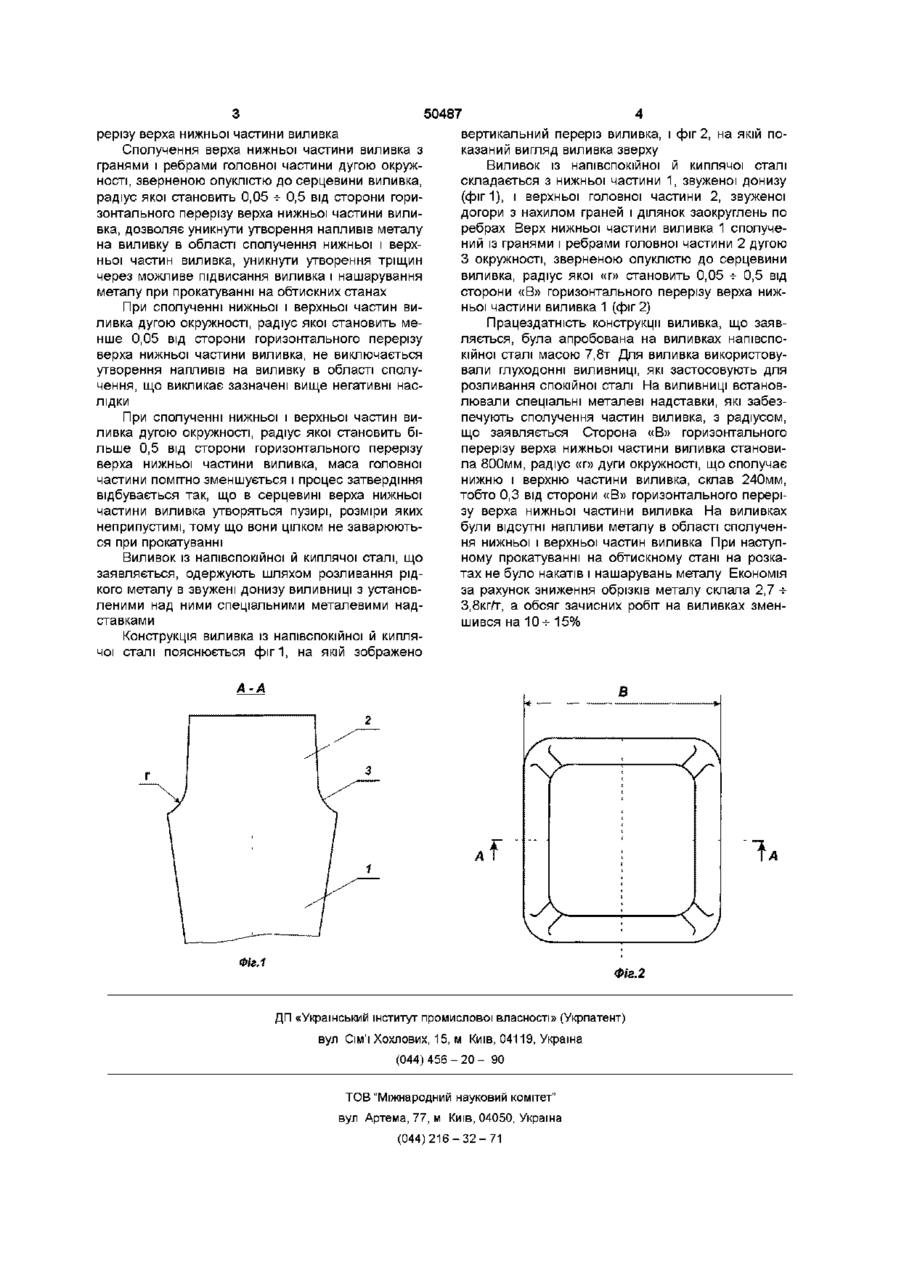

Виливок із напівспокійної й киплячої сталі, що містить сполучені по гранях і ребрах нижню частину, звужену донизу, і головну частину, звужену догори з нахилом граней і ділянок заокруглень по ребрах, який відрізняється тим, що верх нижньої частини сполучений із гранями і ребрами головної частини дугою кола, зверненою опуклістю до серцевини виливка, радіус кола становить 0,05-0,5 від сторони горизонтального перерізу верху нижньої частини виливка Винахід відноситься до чорної металурги, а більш конкретно до розливання сталі на виливки, і може бути використаним при виробництві виливків із напівспокійних і киплячих сталей на заводах металургійного профілю Відомий ВИЛИВОК ІЗ напівспокійної і киплячої сталі, який містить сполучені нижню і верхню частин, звужені догори (Власов Н Н , Корроль В В , Радя В С Разливка черных металлов Справочник - М Металлургия, 1987 272 с -рис 13, с 26 и рис 16 с 32) Вадою відомого виливка є зниження виходу придатного металу через велику КІЛЬКІСТЬ обрізків неякісного металу з головної і донної частини розкату при наступному гарячому прокатуванні виливка на обтискному стані Відомий також виливок із напівспокійної й киплячої сталі, що містить сполучені по гранях і ребрах нижню частину, звужену донизу з похилом граней не менше 1,5% від її висоти, і верхню головну частину, звужену догори із похилом граней 1,0 -ь 5,0% від висоти верхньої частини і з похилом ділянок заокруглення по ребрах 1,0 -ь 2,0% від висоти верхньої частини (Деклараційний патент України № 39343А) Цей виливок по сукупності суттєвих ознак є найбільш близьким до винаходу, що заявляється ласті сполучення і можливість утворення нашарувань металу при прокатуванні на обтискних станах через утворення напливів на виливку при затвердінні В основу пропонованого винаходу поставлено задачу такого удосконалення конструкції виливка із напівспокійної й киплячої сталі, що дозволило б уникнути утворення напливів металу на виливку в області сполучення нижньої і верхньої частин виливка за рахунок зміни конструкції й оптимізацм параметрів сполучення Поставлена задача вирішується тим, що у виливку із напівспокійних й киплячих сталей, що містить сполучені по гранях і ребрах нижню частину, звужену донизу, і головну частину, звужену догори з похилом граней і ділянок заокруглень по ребрах, верх нижньої частини сполучений із гранями і ребрами головної частини дугою кола , зверненою опуклістю до серцевини виливка Радіус кола становить 0,05 -ь 0,5 від сторони горизонтального перерізу верха нижньої частини виливка Ознаками виливка із напівспокійної й киплячої сталі, спільними з найближчим аналогом є сполучені по гранях і ребрам нижня частина, звужена донизу, і головна частина, звужена догори з похилом граней і ділянок заокруглень по ребрах Новими ознаками є те, що, верх нижньої частини виливка сполучений із гранями і ребрами головної частини дугою окружності, зверненою опуклістю до серцевини виливка, радіус якої становить 0,05 -ь 0,5 від сторони горизонтального пе Вадою цього виливка є можливість утворення напливів металу в області сполучення нижньої і верхньої частин виливка, можливість утворення тріщи при підвисанні виливка через напливи в об 1 00 ^ о ю 50487 рерізу верха нижньої частини виливка Сполучення верха нижньої частини виливка з гранями і ребрами головної частини дугою окружності, зверненою опуклістю до серцевини виливка, радіус якої становить 0,05 - 0,5 від сторони гориь зонтального перерізу верха нижньої частини виливка, дозволяє уникнути утворення напливів металу на виливку в області сполучення нижньої і верхньої частин виливка, уникнути утворення тріщин через можливе підвисання виливка і нашарування металу при прокатуванні на обтискних станах При сполученні нижньої і верхньої частин виливка дугою окружності, радіус якої становить менше 0,05 від сторони горизонтального перерізу верха нижньої частини виливка, не виключається утворення напливів на виливку в області сполучення, що викликає зазначені вище негативні наслідки При сполученні нижньої і верхньої частин виливка дугою окружності, радіус якої становить більше 0,5 від сторони горизонтального перерізу верха нижньої частини виливка, маса головної частини помітно зменшується і процес затвердіння відбувається так, що в серцевині верха нижньої частини виливка утворяться пузирі, розміри яких неприпустимі, тому що вони цілком не заварюються при прокатуванні Виливок із напівспокійної й киплячої сталі, що заявляється, одержують шляхом розливання рідкого металу в звужені донизу виливниці з установленими над ними спеціальними металевими надставками Конструкція виливка із напівспокійної й киплячої сталі пояснюється ф і г 1 , на якій зображено 4 вертикальний переріз виливка, і фіг 2, на якій показаний вигляд виливка зверху Виливок із напівспокійної й киплячої сталі складається з нижньої частини 1, звуженої донизу (фиг 1), і верхньої головної частини 2, звуженої догори з нахилом граней і ділянок заокруглень по ребрах Верх нижньої частини виливка 1 сполучений із гранями і ребрами головної частини 2 дугою З окружності, зверненою опуклістю до серцевини виливка, радіус якої «г» становить 0,05 - 0,5 від ь сторони «В» горизонтального перерізу верха нижньої частини виливка 1 (фіг 2) Працездатність конструкції виливка, що заявляється, була апробована на виливках напівспокійної сталі масою 7,8т Для виливка використовували глуходонні виливниці, які застосовують для розливання спокійної сталі На виливниці встановлювали спеціальні металеві надставки, які забезпечують сполучення частин виливка, з радіусом, що заявляється Сторона «В» горизонтального перерізу верха нижньої частини виливка становила 800мм, радіус «г» дуги окружності, що сполучає нижню і верхню частини виливка, склав 240мм, тобто 0,3 від сторони «В» горизонтального перерізу верха нижньої частини виливка На виливках були відсутні напливи металу в області сполучення нижньої і верхньої частин виливка При наступному прокатуванні на обтискному стані на розкатах не було накатів і нашарувань металу Економія за рахунок зниження обрізків металу склала 2,7 + З.вкгл", а обсяг зачисних робіт на виливках зменшився на 10-ь 15% А-А Фіг,1 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
