Насос артезіанський

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 50649

Опубліковано: 25.06.2010

Завантажити PDF файл.

Формула / Реферат

Насос артезіанський, який має статорну та роторну частини, з'єднані між собою підшипниковими вузлами, і включає робочі колеса, установлені на одному із проміжних валів, утворюючих трансмісію, суміжні кінці яких з'єднані жорсткими нарізними муфтами, який відрізняється тим, що між суміжними кінцями проміжних валів установлено щонайменше по одному диску, який має не менше однієї випуклої поверхні, при цьому випуклі поверхні дисків твердіші від спряжених поверхонь кінців проміжних валів.

Текст

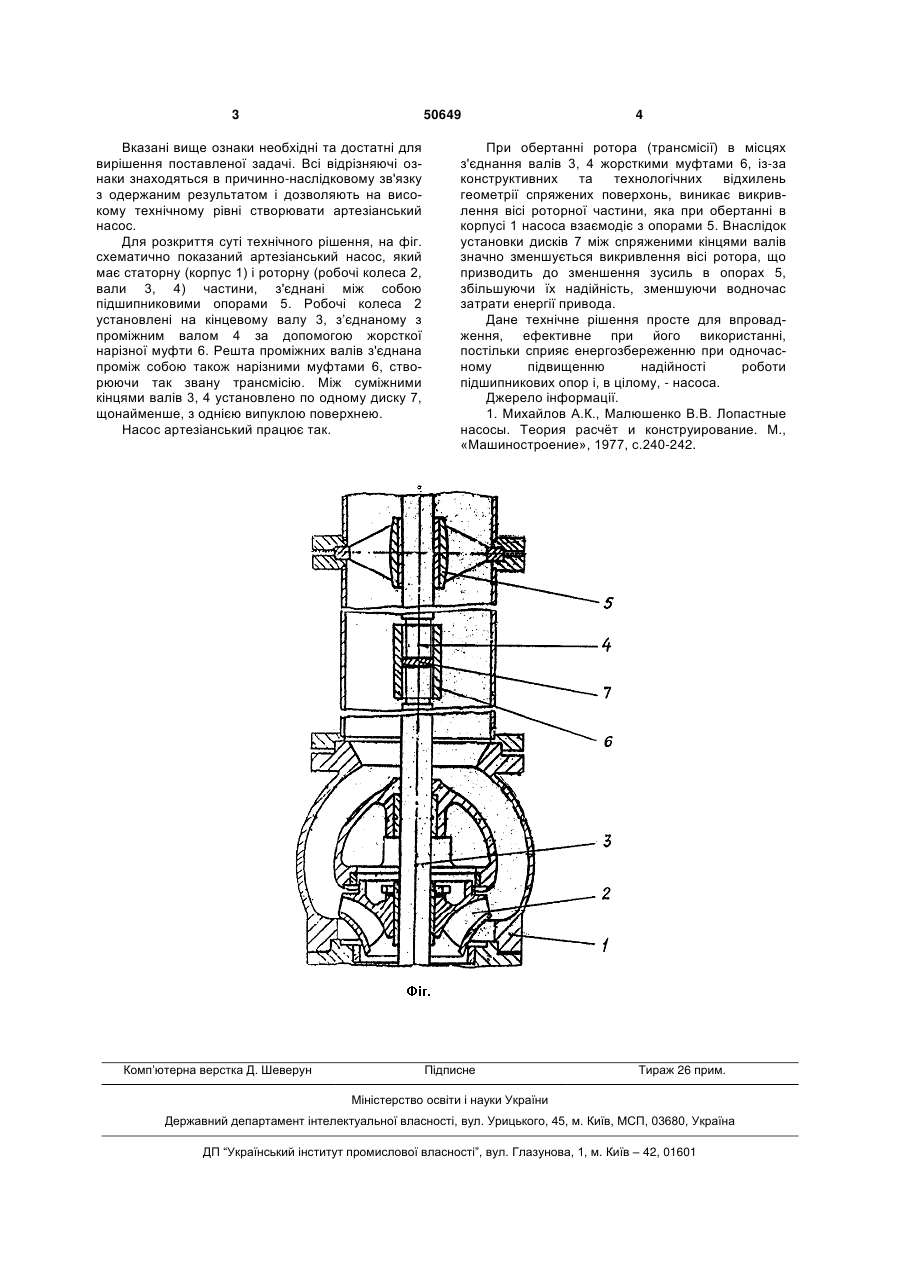

Насос артезіанський, який має статорну та роторну частини, з'єднані між собою підшипниковими вузлами, і включає робочі колеса, установ 3 50649 Вказані вище ознаки необхідні та достатні для вирішення поставленої задачі. Всі відрізняючі ознаки знаходяться в причинно-наслідковому зв'язку з одержаним результатом і дозволяють на високому технічному рівні створювати артезіанський насос. Для розкриття суті технічного рішення, на фіг. схематично показаний артезіанський насос, який має статорну (корпус 1) і роторну (робочі колеса 2, вали 3, 4) частини, з'єднані між собою підшипниковими опорами 5. Робочі колеса 2 установлені на кінцевому валу 3, з’єднаному з проміжним валом 4 за допомогою жорсткої нарізної муфти 6. Решта проміжних валів з'єднана проміж собою також нарізними муфтами 6, створюючи так звану трансмісію. Між суміжними кінцями валів 3, 4 установлено по одному диску 7, щонайменше, з однією випуклою поверхнею. Насос артезіанський працює так. Комп’ютерна верстка Д. Шеверун 4 При обертанні ротора (трансмісії) в місцях з'єднання валів 3, 4 жорсткими муфтами 6, із-за конструктивних та технологічних відхилень геометрії спряжених поверхонь, виникає викривлення вісі роторної частини, яка при обертанні в корпусі 1 насоса взаємодіє з опорами 5. Внаслідок установки дисків 7 між спряженими кінцями валів значно зменшується викривлення вісі ротора, що призводить до зменшення зусиль в опорах 5, збільшуючи їх надійність, зменшуючи водночас затрати енергії привода. Дане технічне рішення просте для впровадження, ефективне при його використанні, постільки сприяє енергозбереженню при одночасному підвищенню надійності роботи підшипникових опор і, в цілому, - насоса. Джерело інформації. 1. Михайлов А.К., Малюшенко В.В. Лопастные насосы. Теория расчѐт и конструирование. М., «Машиностроение», 1977, с.240-242. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Artesian pump

Автори англійською

Skuba Ivan Stepanovych

Назва патенту російською

Насос артезианский

Автори російською

Скуба Иван Степанович
