Шнековідцентровий насос
Номер патенту: 10946
Опубліковано: 15.12.2005
Автори: Візенков Григорій Васильович, Скриннік Юрій Ніколаєвіч, Авдєєнко Володимир Петрович, Куценко Валентина Олександрівна, Жуков Валентин Михайлович
Формула / Реферат

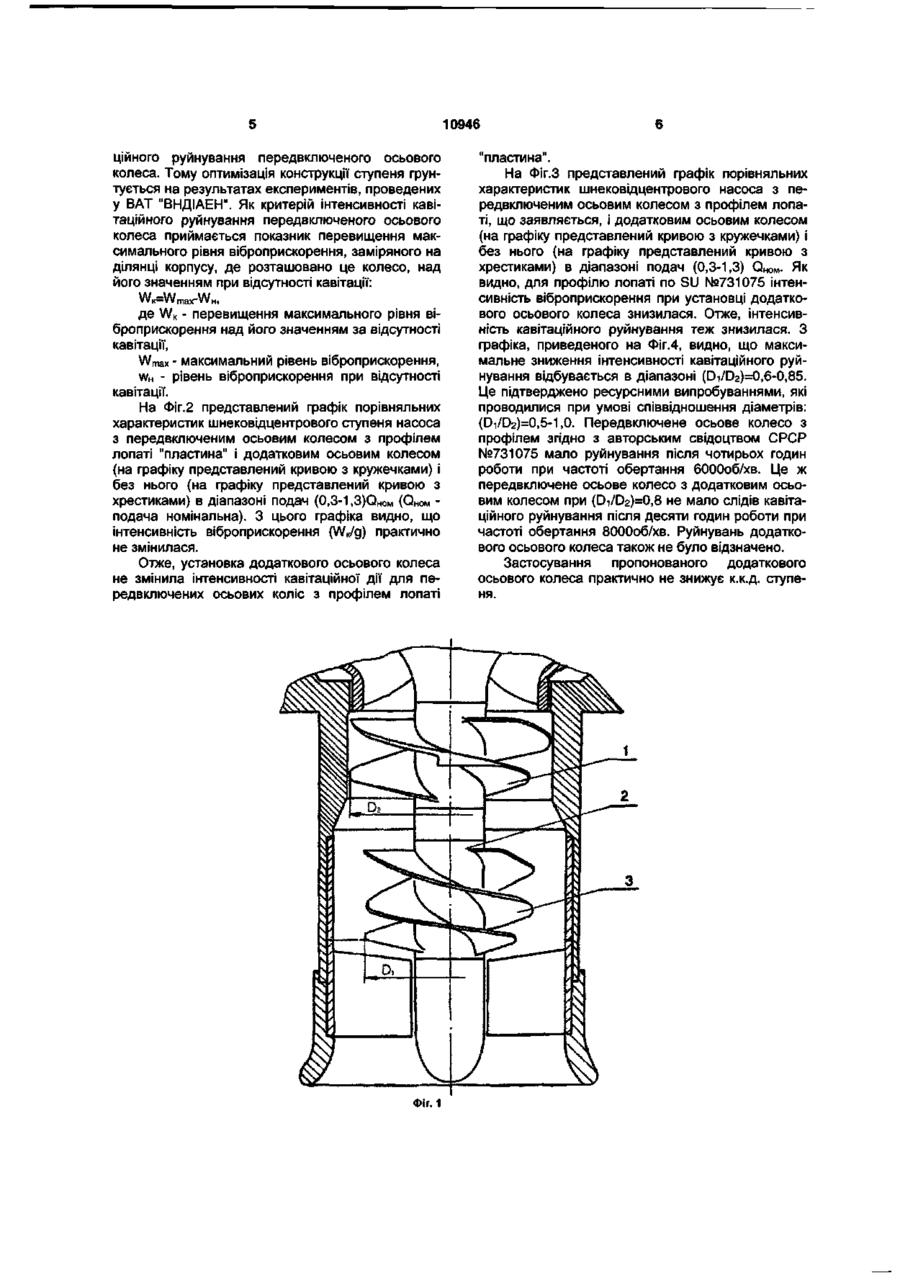

Шнековідцентровий насос, що містить розташовані в корпусі передвключене осьове колесо і встановлене перед ним на одному валу додаткове осьове колесо, розташоване перед вхідним патрубком корпусу, який відрізняється тим, що передвключене осьове колесо складається з втулки, на поверхні якої виконана гвинтова лопать, перпендикулярна поверхні втулки, а перед зоною кавітаційного руйнування на тильній поверхні лопаті виконаний виступ, що має найбільшу висоту в зоні зовнішнього діаметра колеса, що поступово зменшується до нуля до поверхні втулки, зовнішній діаметр додаткового осьового колеса дорівнює 0,6-0,85 зовнішнього діаметра передвключеного осьового колеса, причому обидва вказані колеса жорстко закріплені на одному валу без можливості осьових і кутових зміщень відносно вала і один одного, а лопаті в циліндрових перерізах мають профілі з криволінійною середньою лінією, максимальне прогинання якої для поточного перерізу визначається по формулі:
fi max=Ix[0,107-0,19(Di/DH.K)+0,108(Di/DH.K)2],
де fi max - максимальне прогинання середньої лінії профілю в поточному циліндровому перерізі;
І - довжина хорди профілю;
Di - поточний діаметр циліндрового перерізу;
DH.K - зовнішній діаметр колеса.
Текст

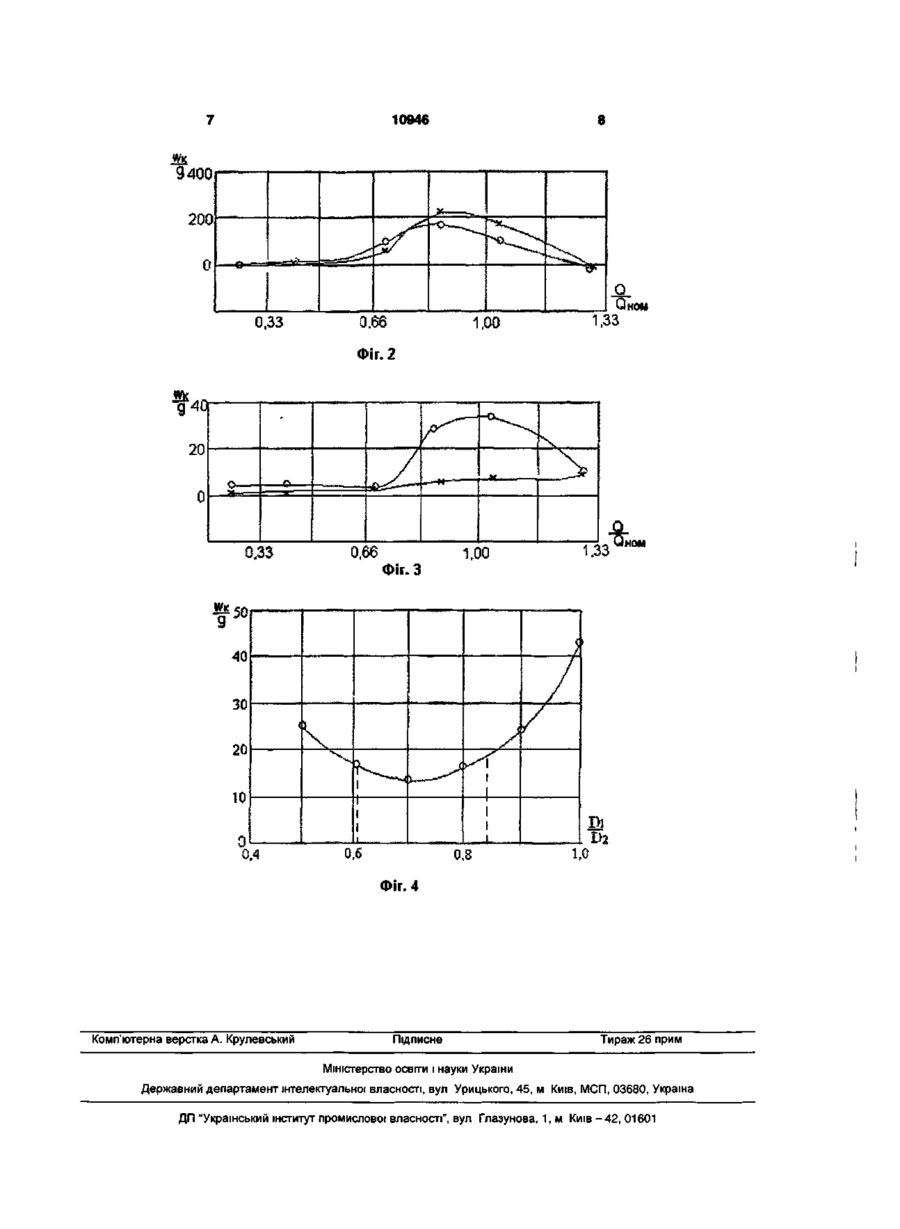

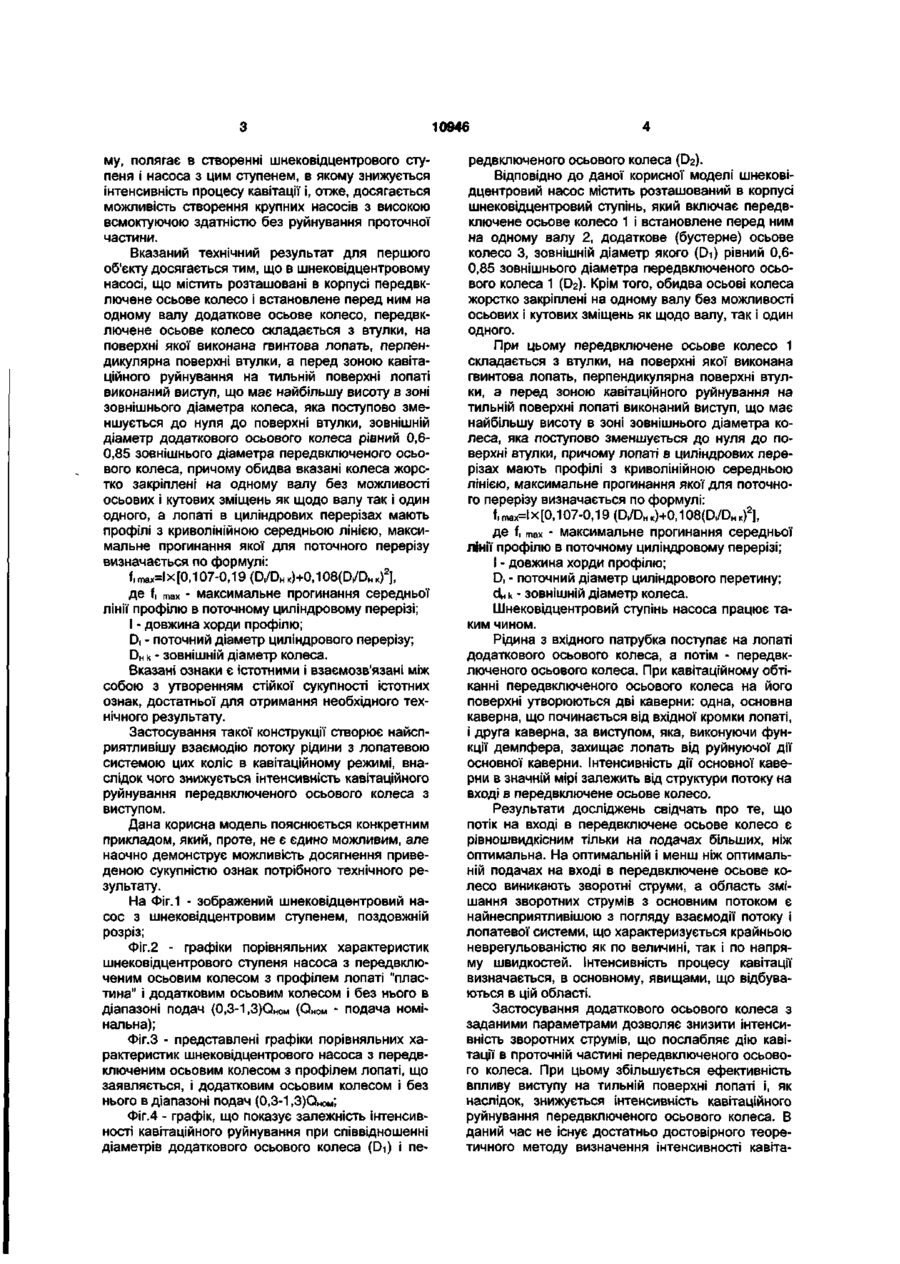

Шнековідцентровий насос, що містить розташовані в корпусі передвключене осьове колесо і встановлене перед ним на одному валу додаткове осьове колесо, розташоване перед вхідним патрубком корпусу, який відрізняється тим, що передвключене осьове колесо складається з втулки, на поверхні якої виконана гвинтова лопать, перпендикулярна поверхні втулки, а перед зоною кавіта ційного руйнування на тильній поверхні лопаті виконаний виступ, що має найбільшу висоту в зоні зовнішнього діаметра колеса, що поступово зменшується до нуля до поверхні втулки, ЗОВНІШНІЙ діаметр додаткового осьового колеса дорівнює 0,6-0,85 зовнішнього діаметра передвключеного осьового колеса, причому обидва вказані колеса жорстко закріплені на одному валу без можливості осьових і кутових зміщень відносно вала і один одного, а лопаті в циліндрових перерізах мають профілі з криволінійною середньою лінією, максимальне прогинання якої для поточного перерізу визначається по формулі f. max=lx[0,107-0,19(D,/DH K)+0,108(D,/DH К) 2 ], де fi m x - максимальне прогинання середньої лінії a профілю в поточному циліндровому перерізі, І - довжина хорди профілю, D, - поточний діаметр циліндрового перерізу, Корисна модель відноситься до галузі насособудування, а саме до шнековідцентрових насосів Відомий шнековідцентровий насос, що знаходиться в корпусі і містить передвключене осьове колесо (передвключений шнек) і встановлене перед ним на одному валу додаткове осьове колесо (бустерний шнек) ЗОВНІШНІЙ діаметр Di передвключеного осьового колеса і ЗОВНІШНІЙ діаметр D2 додаткового осьового колеса виконані у співвідношенні 0,925
ДивитисяДодаткова інформація
Назва патенту англійськоюAuger-centrifugal pump
Автори англійськоюZhukov Valentyn Mykhailovych, Kutsenko Valentyna Oleksandrivna
Назва патенту російськоюШнекоцентробежный насос
Автори російськоюЖуков Валентин Михайлович, Куценко Валентина Александровна, Скрынник Юрий Николаевич
МПК / Мітки
МПК: F04D 29/66, F04D 9/00
Мітки: шнековідцентровий, насос
