Спосіб автоматизованого виявлення дефектів тональних рейкових кіл
Номер патенту: 50925
Опубліковано: 25.06.2010
Автори: Сердюк Тетяна Миколаївна, Гаврилюк Володимир Ілліч, Завгородній Олександр Вікторович
Формула / Реферат
Спосіб автоматизованого виявлення дефектів тональних рейкових кіл (РК), який реалізується при централізованому розміщенні апаратури, при якому в процесі планових поїздок вагона-лабораторії вимірюють значення сигнального струму в РК з наступним аналого-цифровим перетворенням та записом на електронний накопичувач комп'ютера вагона-лабораторії, який відрізняється тим, що виявлення дефектів рейкових кіл виконують на основі одночасної обробки часових залежностей сигнального струму та значення напруги живильного кінця рейкового кола, виміряної та зареєстрованої контролюючим пристроєм на станції у той же час, коли відбувався контроль сигнального струму в рейковому колі за допомогою вагона-лабораторії, за відомими формулами.
Текст

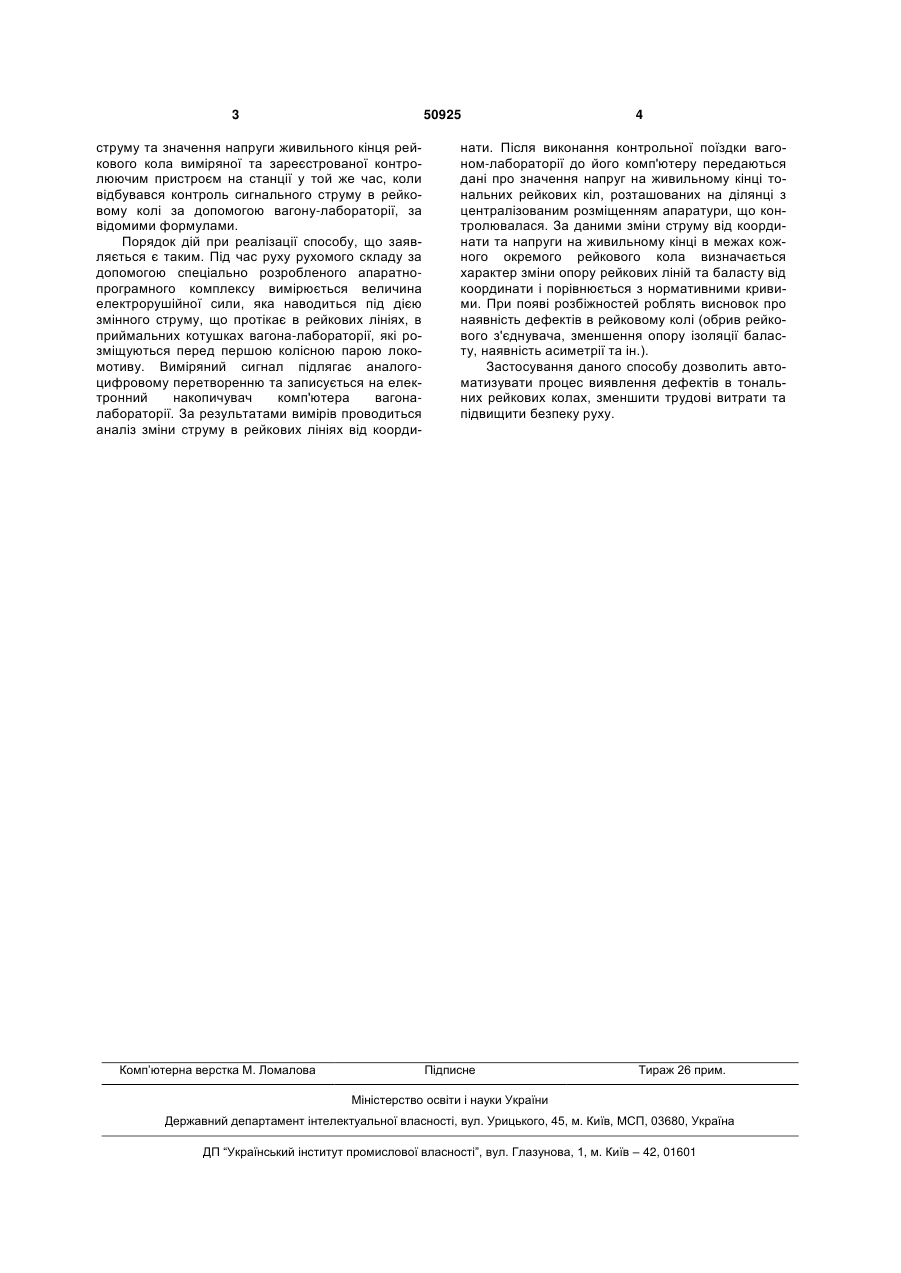

Спосіб автоматизованого виявлення дефектів тональних рейкових кіл (РК), який реалізується при централізованому розміщенні апаратури, при яко 3 50925 струму та значення напруги живильного кінця рейкового кола виміряної та зареєстрованої контролюючим пристроєм на станції у той же час, коли відбувався контроль сигнального струму в рейковому колі за допомогою вагону-лабораторії, за відомими формулами. Порядок дій при реалізації способу, що заявляється є таким. Під час руху рухомого складу за допомогою спеціально розробленого апаратнопрограмного комплексу вимірюється величина електрорушійної сили, яка наводиться під дією змінного струму, що протікає в рейкових лініях, в приймальних котушках вагона-лабораторії, які розміщуються перед першою колісною парою локомотиву. Виміряний сигнал підлягає аналогоцифровому перетворенню та записується на електронний накопичувач комп'ютера вагоналабораторії. За результатами вимірів проводиться аналіз зміни струму в рейкових лініях від коорди Комп’ютерна верстка М. Ломалова 4 нати. Після виконання контрольної поїздки вагоном-лабораторії до його комп'ютеру передаються дані про значення напруг на живильному кінці тональних рейкових кіл, розташованих на ділянці з централізованим розміщенням апаратури, що контролювалася. За даними зміни струму від координати та напруги на живильному кінці в межах кожного окремого рейкового кола визначається характер зміни опору рейкових ліній та баласту від координати і порівнюється з нормативними кривими. При появі розбіжностей роблять висновок про наявність дефектів в рейковому колі (обрив рейкового з'єднувача, зменшення опору ізоляції баласту, наявність асиметрії та ін.). Застосування даного способу дозволить автоматизувати процес виявлення дефектів в тональних рейкових колах, зменшити трудові витрати та підвищити безпеку руху. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of automatic detection of defects of tonal rail circuits
Автори англійськоюHavryliuk Volodymyr Illich, Serdiuk Tetiana Mykolaivna, Zavhorodnii Oleksandr Viktorovych
Назва патенту російськоюСпособ автоматизированного обнаружения дефектов тональных рельсовых цепей
Автори російськоюГаврилюк Владимир Ильич, Сердюк Татьяна Николаевна, Завгородний Александр Викторович
МПК / Мітки
МПК: B61L 25/00
Мітки: рейкових, автоматизованого, дефектів, кіл, тональних, виявлення, спосіб
