Формула / Реферат

Підшипник ковзання, що містить кришку і корпус з опорним вкладишем, що має на вході і виході вибірки для накопичення мастила, яке подається від колектора на цапфу, і для відведення відпрацьованого мастила, гідролінії, що з'єднують вибірки зі зливним баком та оснащено регульованими дроселями, який відрізняється тим, що колектор зміщено в бік вибірки накопичення мастила та наближено до неї таким чином, щоб забезпечувався в ній необхідний рівень мастила, вибірку накопичення оснащено датчиком рівня мастила, який програмно сполучений із засобами регулювання і контролю регульованого дроселя і пристрою подачі мастила до колектора.

Текст

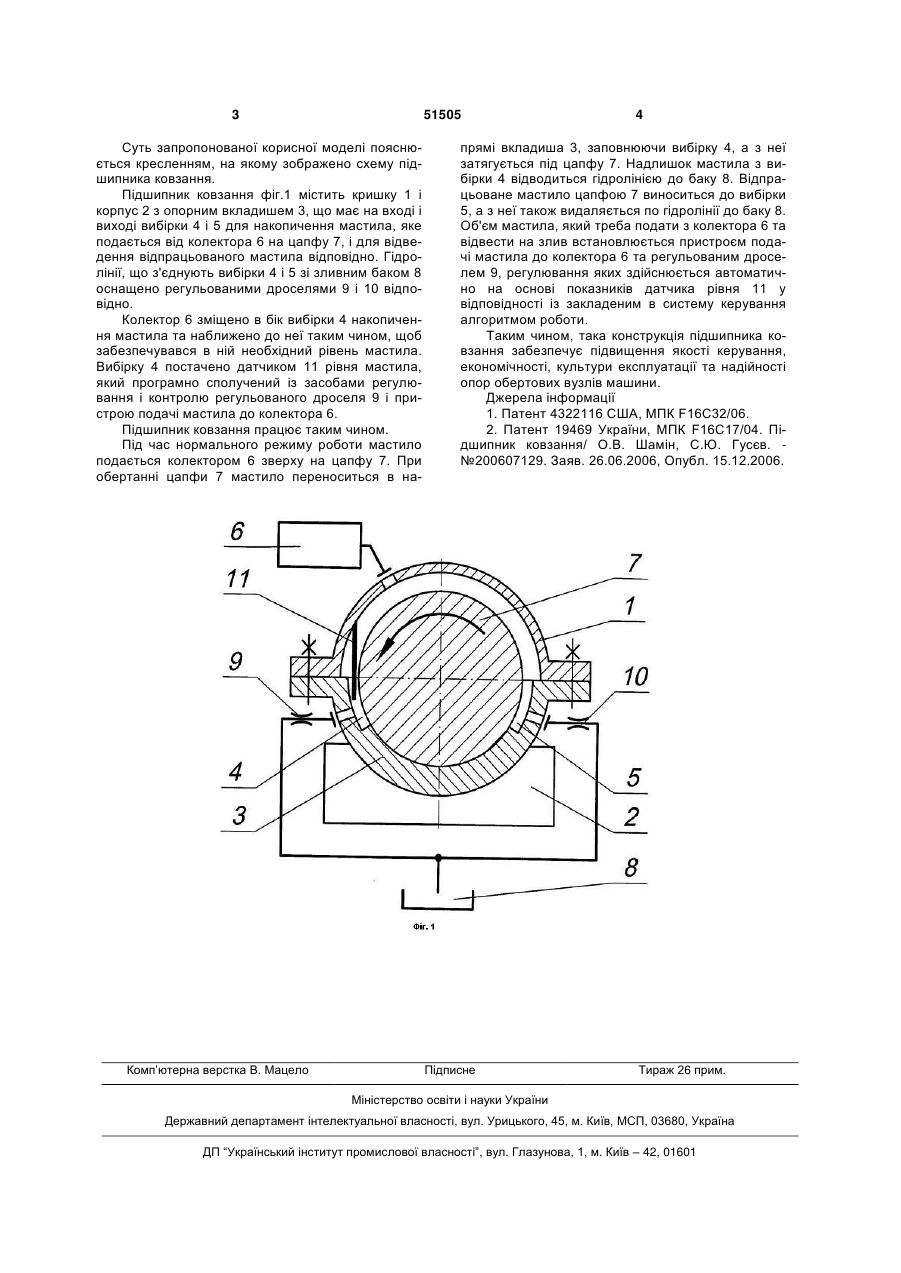

Підшипник ковзання, що містить кришку і корпус з опорним вкладишем, що має на вході і виході вибірки для накопичення мастила, яке подається від колектора на цапфу, і для відведення відпра 3 51505 Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено схему підшипника ковзання. Підшипник ковзання фіг.1 містить кришку 1 і корпус 2 з опорним вкладишем 3, що має на вході і виході вибірки 4 і 5 для накопичення мастила, яке подається від колектора 6 на цапфу 7, і для відведення відпрацьованого мастила відповідно. Гідролінії, що з'єднують вибірки 4 і 5 зі зливним баком 8 оснащено регульованими дроселями 9 і 10 відповідно. Колектор 6 зміщено в бік вибірки 4 накопичення мастила та наближено до неї таким чином, щоб забезпечувався в ній необхідний рівень мастила. Вибірку 4 постачено датчиком 11 рівня мастила, який програмно сполучений із засобами регулювання і контролю регульованого дроселя 9 і пристрою подачі мастила до колектора 6. Підшипник ковзання працює таким чином. Під час нормального режиму роботи мастило подається колектором 6 зверху на цапфу 7. При обертанні цапфи 7 мастило переноситься в на Комп’ютерна верстка В. Мацело 4 прямі вкладиша 3, заповнюючи вибірку 4, а з неї затягується під цапфу 7. Надлишок мастила з вибірки 4 відводиться гідролінією до баку 8. Відпрацьоване мастило цапфою 7 виноситься до вибірки 5, а з неї також видаляється по гідролінії до баку 8. Об'єм мастила, який треба подати з колектора 6 та відвести на злив встановлюється пристроєм подачі мастила до колектора 6 та регульованим дроселем 9, регулювання яких здійснюється автоматично на основі показників датчика рівня 11 у відповідності із закладеним в систему керування алгоритмом роботи. Таким чином, така конструкція підшипника ковзання забезпечує підвищення якості керування, економічності, культури експлуатації та надійності опор обертових вузлів машини. Джерела інформації 1. Патент 4322116 США, МПК F16С32/06. 2. Патент 19469 України, МПК F16C17/04. Підшипник ковзання/ О.В. Шамін, С.Ю. Гусєв. №200607129. Заяв. 26.06.2006, Опубл. 15.12.2006. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Slide bearing

Автори англійською

Korchak Olena Serhiivna

Назва патенту російською

Подшипник скольжения

Автори російською

Корчак Елена Сергеевна

МПК / Мітки

МПК: F16C 17/00

Мітки: ковзання, підшипник
