Збірний волочильний інструмент

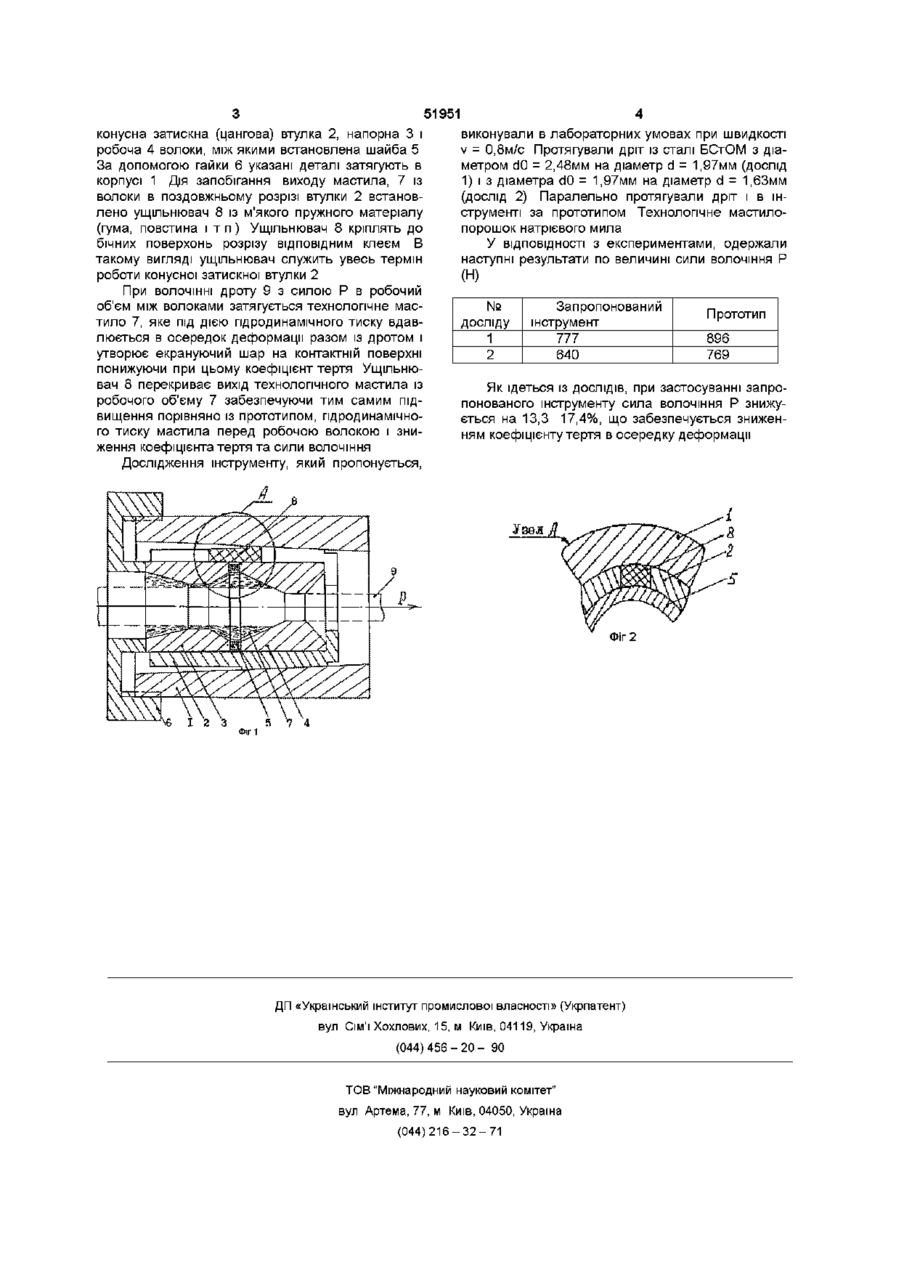

Збірний волочильний інструмент, який має корпус, гайку, конусну затискну з поздовжнім розрізом (цангову) втулку, в якій розташовані напірна і робоча волоки, а також ущільнювальну шайбу, який відрізняється тим, що в поздовжній розріз затискної конусної втулки встановлено ущільнювач із м'якого пружного матеріалу Винахід відносяться до інструменту волочильного стана для отримання дроту із сухим мастилом Відомо ВОЛОЧИЛЬНИЙ інструмент, який має обойму, твердосплавні напірну і робочу волоки, які запресовані ВІДПОВІДНО В гайку і обойму, і шайбу між напірною і робочою волоками (В Л Колмогоров и др, Гидродинамическая подача смазки, - М Металлургия, 1975, с 17, рис 3, а) Цей інструмент має ряд недоліків Наприклад, щоб запобігти розтріскування твердосплавних волок вони повинні бути запресовані в обойму, а заміна твердосплавних волок, які зносилися виведе із строю посадочну поверхню, що потребує або ремонт обойми, або и заміну Крім того, виготовлення, експлуатація і ремонт інструменту потребує значних матеріальних витрат Найбільш близьким до пропонованого є інструмент для волочіння в режимі гідродинамічного тертя, який має корпус, гайку, конусну затискну з поздовжнім розрізом (цангову) втулку, в якій розташовані напірна і робоча волоки, а також ущільнювальна шайба (там же, С 20, рис 6), Недоліком цього інструменту є те, що при наявності великого гідродинамічного тиску технологічне мастило виходить крізь прорізь (розріз) із робочого об'єму між напірною і робочою волокою між зовнішньою поверхнею робочої волоки і внутрішньою поверхнею корпусу в напрямі руху дроту При цьому тиск мастила перед осередком деформації в робочій волоці зменшується, що підвищує тертя, витрати енергії, підвищує можливість розриву волоки, и знос і обривність дроту Крім того, конусна цангова втулка перекриває своєю довжиною робочу і напірну волоки В напірній волоці відсутня пластична деформація металу Пластична деформація дроту виконуються в робочій волоці, яка сприймає значні радіальні розтягуючи напруження Затискуючи радіальні напруження від цангової втулки зменшують вплив розтягуючих радіальних напружень і запобігають розриву волоки Вимірювання показали, що ЗОВНІШНІ діаметри напірної і робочої волок відрізняються на 0,01 0,02мм Причому, в значній мірі напірна волока має більший діаметр, що визначає виникнення у ній затискуючих радіальних напружень, а не в робочій волоці В робочій волоці, у тому випадку, будуть діяти тільки розтягуючи радіальні напруження, які сприяють розриву волоки В основу винаходу поставлена задача створення такого волочильного Інструменту, в якому нові елементи його складових частин дають змогу виключити вихід технологічного мастила і розриву робочих волок, за рахунок того, що в поздовжній розріз затискної конусної втулки встановлено ущільнювач із м'якого матеріалу Технічним результатом винаходу 8 зменшення коефіцієнта тертя, сили волочіння і витрати електроенергії за рахунок збільшення товщини шару технологічного мастила в осередку деформації Рішення задачі забезпечується тим, що у збірному волочильному інструменті, який має корпус, гайку, конусну затискну з поздовжнім розрізом (цангову) втулку, в якій розташовані напірна і робоча волоки, а також ущільнювальна шайба, у ВІДПОВІДНОСТІ ІЗ винаходом, в поздовжній розріз затискної конусної втулки встановлено ущільнювач із м'якого пружного матеріалу На фіг 1, 2 приведені розрізи інструменту Інструмент має корпус 1, в якому встановлені ю ю 51951 конусна затискна (цангова) втулка 2, напорна 3 і робоча 4 волоки, між якими встановлена шайба 5 За допомогою гайки 6 указані деталі затягують в корпусі 1 Дія запобігання виходу мастила, 7 із волоки в поздовжньому розрізі втулки 2 встановлено ущільнювач 8 із м'якого пружного матеріалу (гума, повстина і т п ) Ущільнювач 8 кріплять до бічних поверхонь розрізу ВІДПОВІДНИМ клеєм В такому вигляді ущільнювач служить увесь термін роботи конусної затискної втулки 2 При ВОЛОЧІННІ дроту 9 з силою Р в робочий об'єм між волоками затягується технологічне мастило 7, яке під дією гідродинамічного тиску вдавлюється в осередок деформації разом із дротом і утворює екрануючий шар на контактній поверхні понижуючи при цьому коефіцієнт тертя Ущільнювач 8 перекриває вихід технологічного мастила із робочого об'єму 7 забезпечуючи тим самим підвищення порівняно із прототипом, гідродинамічного тиску мастила перед робочою волокою і зниження коефіцієнта тертя та сили волочіння виконували в лабораторних умовах при швидкості v = 0,8м/с Протягували дріт із сталі БСтОМ з діаметром dO = 2,48мм на діаметр d = 1,97мм (дослід 1) і з діаметра dO = 1,97мм на діаметр d = 1,63мм (дослід 2) Паралельно протягували дріт і в інструменті за прототипом Технологічне мастилопорошок натрієвого мила У ВІДПОВІДНОСТІ з експериментами, одержали наступні результати по величині сили волочіння Р (Н) № досліду 1 2 Запропонований інструмент 777 640 Прототип 896 769 Як ідеться із ДОСЛІДІВ, при застосуванні запро понованого інструменту сила волочіння Р знижується на 13,3 17,4%, що забезпечується зниженням коефіцієнту тертя в осередку деформації Дослідження інструменту, який пропонується, Фіг 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
