Спосіб електроерозійного поділу пруткових металів і сплавів
Номер патенту: 53031
Опубліковано: 27.09.2010
Автори: Гаращенко Юрій Миколайович, Носуленко Віктор Іванович
Формула / Реферат
Спосіб електроерозійного поділу пруткових металів і сплавів, при якому розділяють на мірні заготовки тонкостінним видовженим пластинчатої форми електродом-інструментом, при його поступальному русі, який відрізняється тим, що електрод-заготовку обертають навколо своєї осі в протилежних напрямках в межах 10...30° з періодичністю від 1 до 10 коливань за хвилину.
Текст

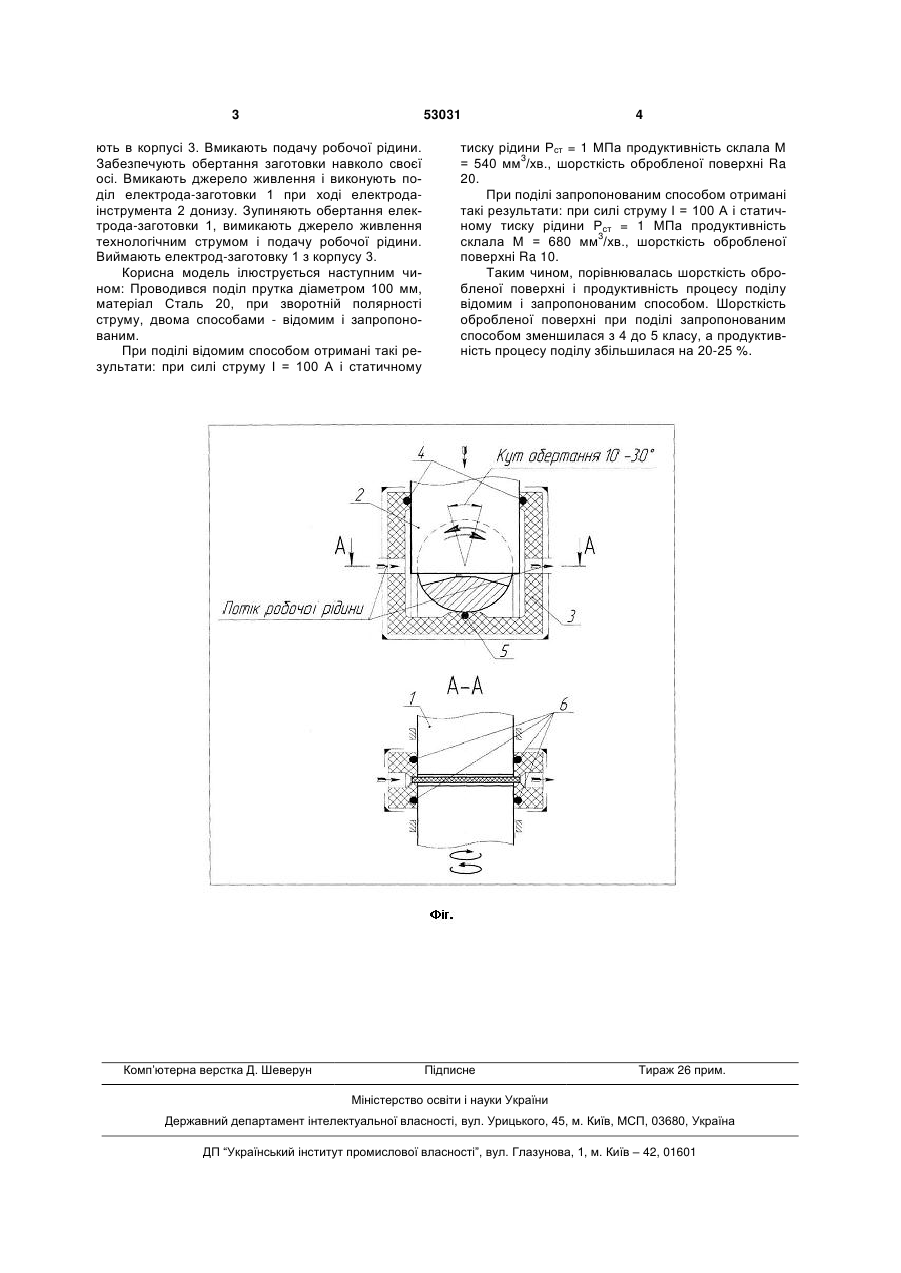

Спосіб електроерозійного поділу пруткових металів і сплавів, при якому розділяють на мірні заготовки тонкостінним видовженим пластинчатої форми електродом-інструментом, при його поступальному русі, який відрізняється тим, що електрод-заготовку обертають навколо своєї осі в протилежних напрямках в межах 10...30° з періодичністю від 1 до 10 коливань за хвилину. (19) (21) u201002208 (22) 01.03.2010 (24) 27.09.2010 (46) 27.09.2010, Бюл.№ 18, 2010 р. (72) НОСУЛЕНКО ВІКТОР ІВАНОВИЧ, ГАРАЩЕНКО ЮРІЙ МИКОЛАЙОВИЧ (73) КІРОВОГРАДСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 53031 ють в корпусі 3. Вмикають подачу робочої рідини. Забезпечують обертання заготовки навколо своєї осі. Вмикають джерело живлення і виконують поділ електрода-заготовки 1 при ході електродаінструмента 2 донизу. Зупиняють обертання електрода-заготовки 1, вимикають джерело живлення технологічним струмом і подачу робочої рідини. Виймають електрод-заготовку 1 з корпусу 3. Корисна модель ілюструється наступним чином: Проводився поділ прутка діаметром 100 мм, матеріал Сталь 20, при зворотній полярності струму, двома способами - відомим і запропонованим. При поділі відомим способом отримані такі результати: при силі струму І = 100 А і статичному Комп’ютерна верстка Д. Шеверун 4 тиску рідини Рст = 1 МПа продуктивність склала М = 540 мм3/хв., шорсткість обробленої поверхні Ra 20. При поділі запропонованим способом отримані такі результати: при силі струму І = 100 А і статичному тиску рідини Рст = 1 МПа продуктивність склала М = 680 мм3/хв., шорсткість обробленої поверхні Ra 10. Таким чином, порівнювалась шорсткість обробленої поверхні і продуктивність процесу поділу відомим і запропонованим способом. Шорсткість обробленої поверхні при поділі запропонованим способом зменшилася з 4 до 5 класу, а продуктивність процесу поділу збільшилася на 20-25 %. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of electroerosive dividing bar iron and alloys
Автори англійськоюNosulenko Viktor Ivanovych, Haraschenko Yurii Mykolaiovych
Назва патенту російськоюСпособ электроэрозионного разделения прутковых металлов и сплавов
Автори російськоюНосуленко Виктор Иванович, Гаращенко Юрий Николаевич
МПК / Мітки
МПК: B03C 7/00
Мітки: поділу, сплавів, спосіб, металів, електроерозійного, пруткових
