Приймач статичного тиску

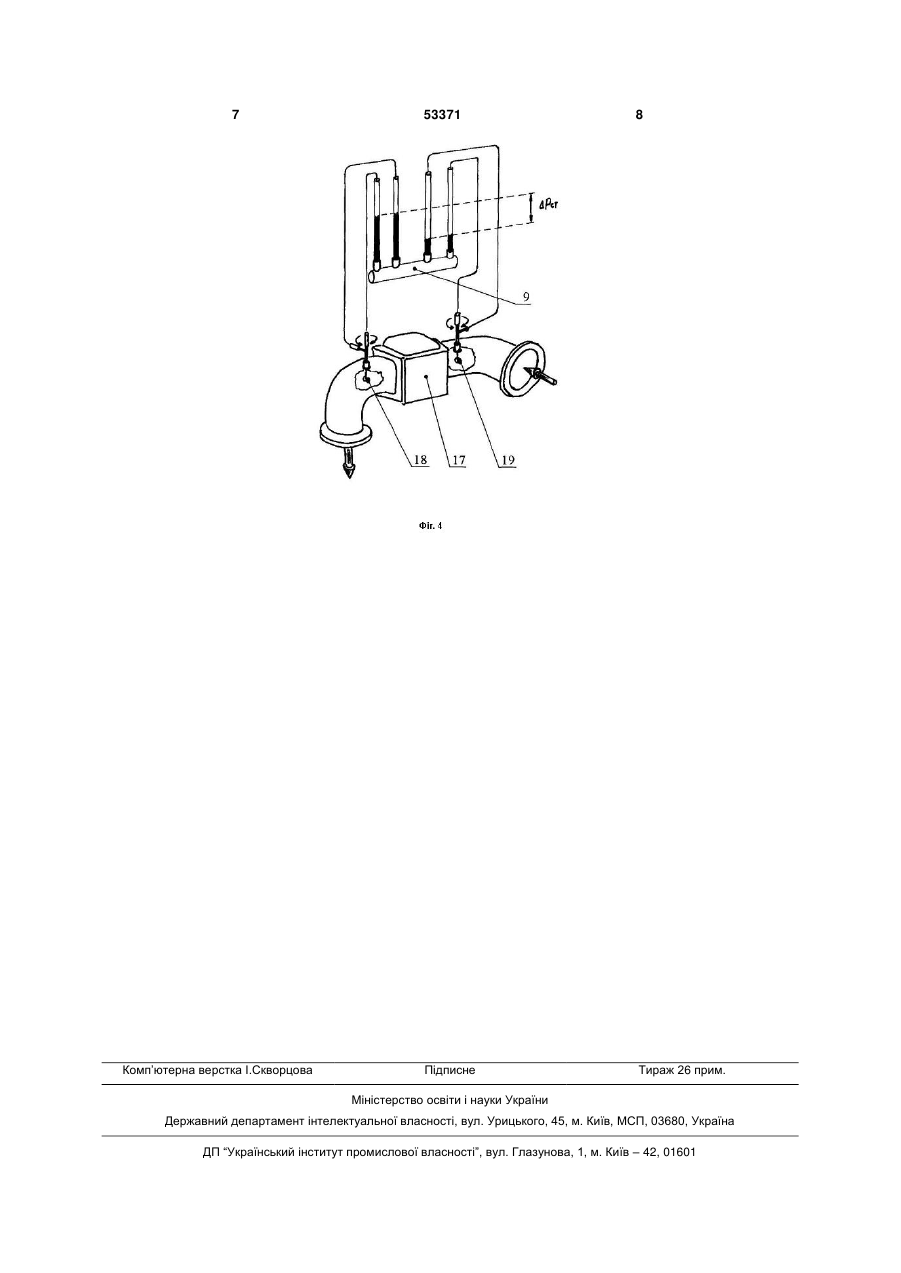

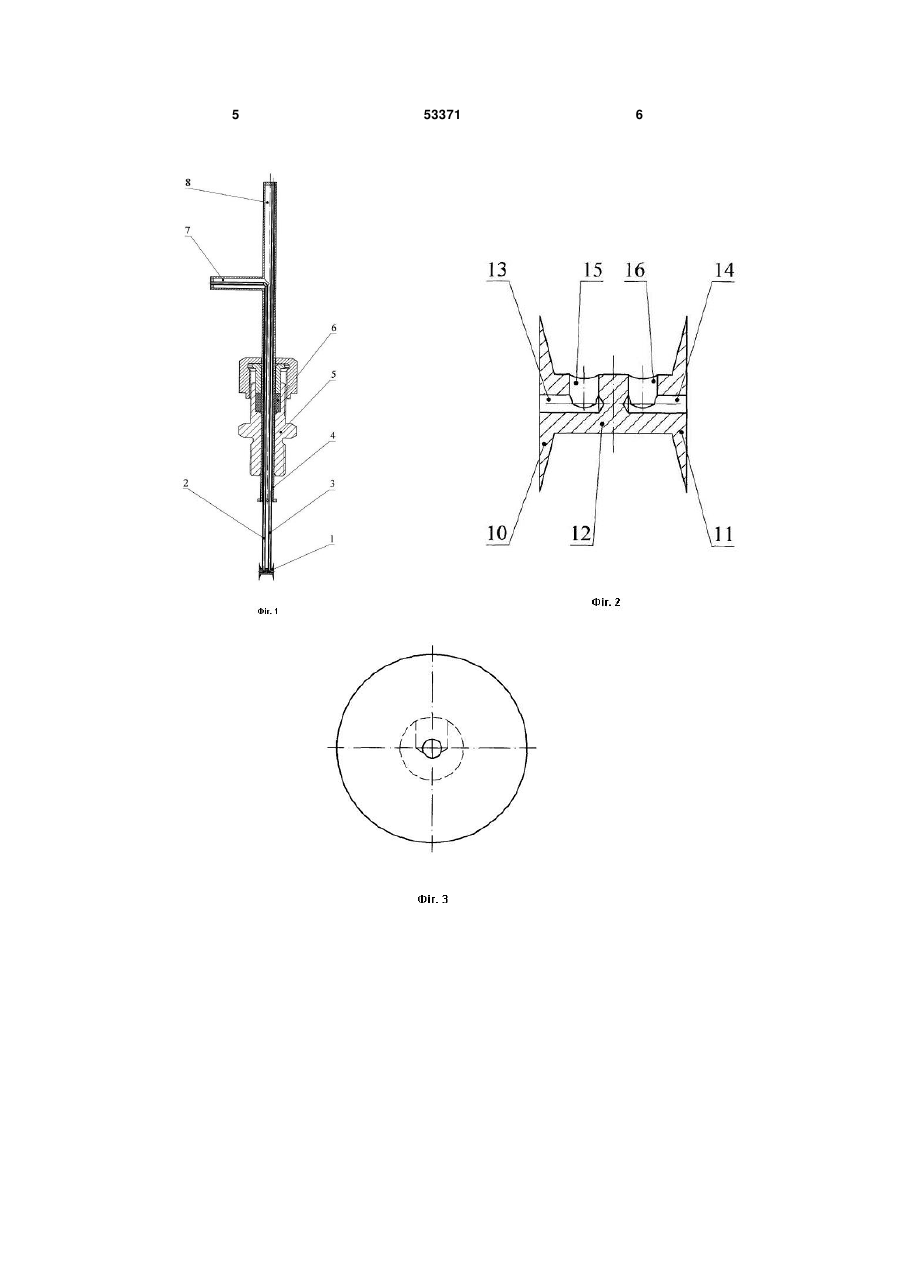

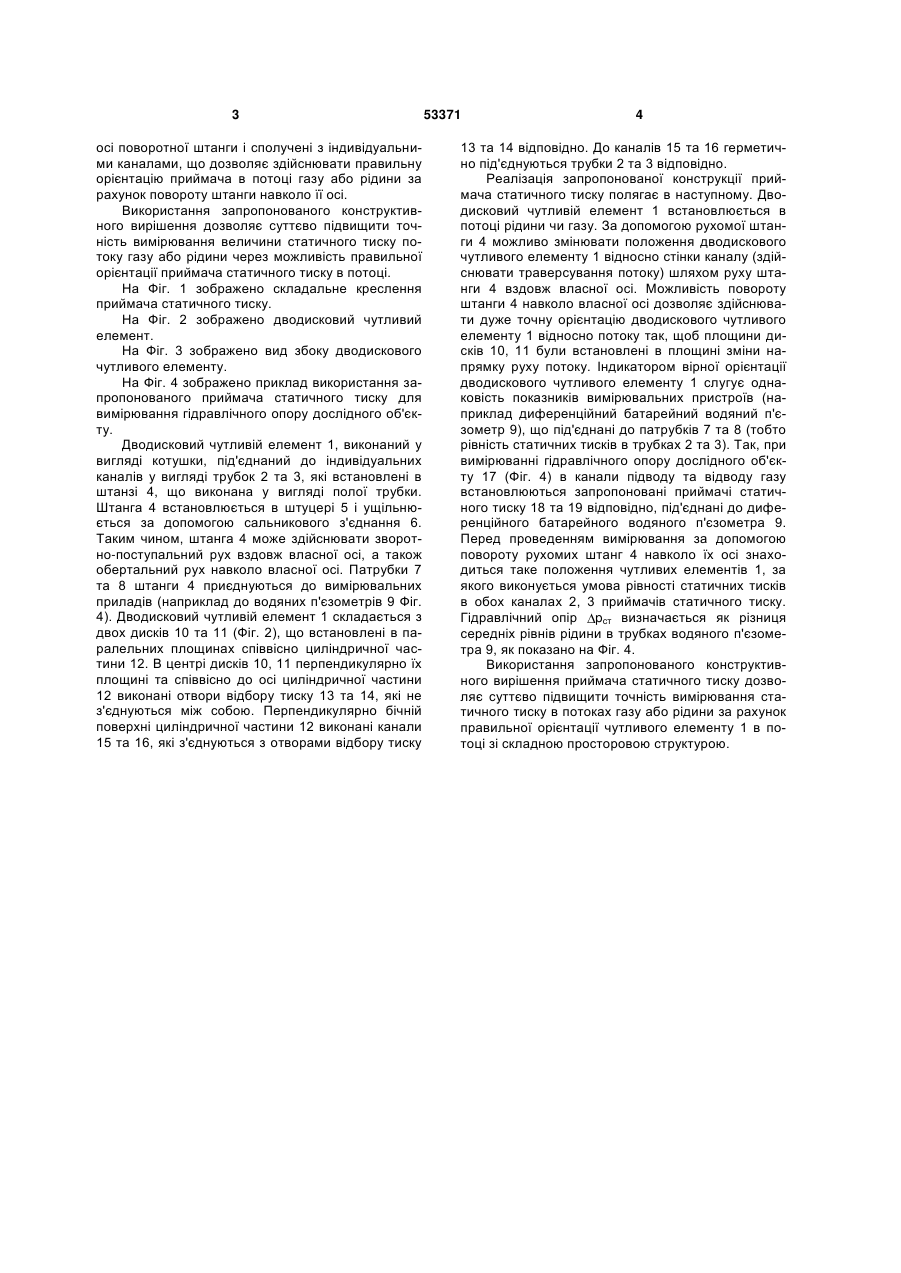

Приймач статичного тиску дискового типу для вимірювання статичного тиску потоку газу або рідини, закріплений на штанзі, що може рухатися вздовж власної осі, який відрізняється тим, що 3 осі поворотної штанги і сполучені з індивідуальними каналами, що дозволяє здійснювати правильну орієнтацію приймача в потоці газу або рідини за рахунок повороту штанги навколо її осі. Використання запропонованого конструктивного вирішення дозволяє суттєво підвищити точність вимірювання величини статичного тиску потоку газу або рідини через можливість правильної орієнтації приймача статичного тиску в потоці. На Фіг. 1 зображено складальне креслення приймача статичного тиску. На Фіг. 2 зображено дводисковий чутливий елемент. На Фіг. 3 зображено вид збоку дводискового чутливого елементу. На Фіг. 4 зображено приклад використання запропонованого приймача статичного тиску для вимірювання гідравлічного опору дослідного об'єкту. Дводисковий чутливій елемент 1, виконаний у вигляді котушки, під'єднаний до індивідуальних каналів у вигляді трубок 2 та 3, які встановлені в штанзі 4, що виконана у вигляді полої трубки. Штанга 4 встановлюється в штуцері 5 і ущільнюється за допомогою сальникового з'єднання 6. Таким чином, штанга 4 може здійснювати зворотно-поступальний рух вздовж власної осі, а також обертальний рух навколо власної осі. Патрубки 7 та 8 штанги 4 приєднуються до вимірювальних приладів (наприклад до водяних п'єзометрів 9 Фіг. 4). Дводисковий чутливій елемент 1 складається з двох дисків 10 та 11 (Фіг. 2), що встановлені в паралельних площинах співвісно циліндричної частини 12. В центрі дисків 10, 11 перпендикулярно їх площині та співвісно до осі циліндричної частини 12 виконані отвори відбору тиску 13 та 14, які не з'єднуються між собою. Перпендикулярно бічній поверхні циліндричної частини 12 виконані канали 15 та 16, які з'єднуються з отворами відбору тиску 53371 4 13 та 14 відповідно. До каналів 15 та 16 герметично під'єднуються трубки 2 та 3 відповідно. Реалізація запропонованої конструкції приймача статичного тиску полягає в наступному. Дводисковий чутливій елемент 1 встановлюється в потоці рідини чи газу. За допомогою рухомої штанги 4 можливо змінювати положення дводискового чутливого елементу 1 відносно стінки каналу (здійснювати траверсування потоку) шляхом руху штанги 4 вздовж власної осі. Можливість повороту штанги 4 навколо власної осі дозволяє здійснювати дуже точну орієнтацію дводискового чутливого елементу 1 відносно потоку так, щоб площини дисків 10, 11 були встановлені в площині зміни напрямку руху потоку. Індикатором вірної орієнтації дводискового чутливого елементу 1 слугує однаковість показників вимірювальних пристроїв (наприклад диференційний батарейний водяний п'єзометр 9), що під'єднані до патрубків 7 та 8 (тобто рівність статичних тисків в трубках 2 та 3). Так, при вимірюванні гідравлічного опору дослідного об'єкту 17 (Фіг. 4) в канали підводу та відводу газу встановлюються запропоновані приймачі статичного тиску 18 та 19 відповідно, під'єднані до диференційного батарейного водяного п'єзометра 9. Перед проведенням вимірювання за допомогою повороту рухомих штанг 4 навколо їх осі знаходиться таке положення чутливих елементів 1, за якого виконується умова рівності статичних тисків в обох каналах 2, 3 приймачів статичного тиску. Гідравлічний опір pст визначається як різниця середніх рівнів рідини в трубках водяного п'єзометра 9, як показано на Фіг. 4. Використання запропонованого конструктивного вирішення приймача статичного тиску дозволяє суттєво підвищити точність вимірювання статичного тиску в потоках газу або рідини за рахунок правильної орієнтації чутливого елементу 1 в потоці зі складною просторовою структурою. 5 53371 6 7 Комп’ютерна верстка І.Скворцова 53371 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
