Фільтр вставний для очищення газів

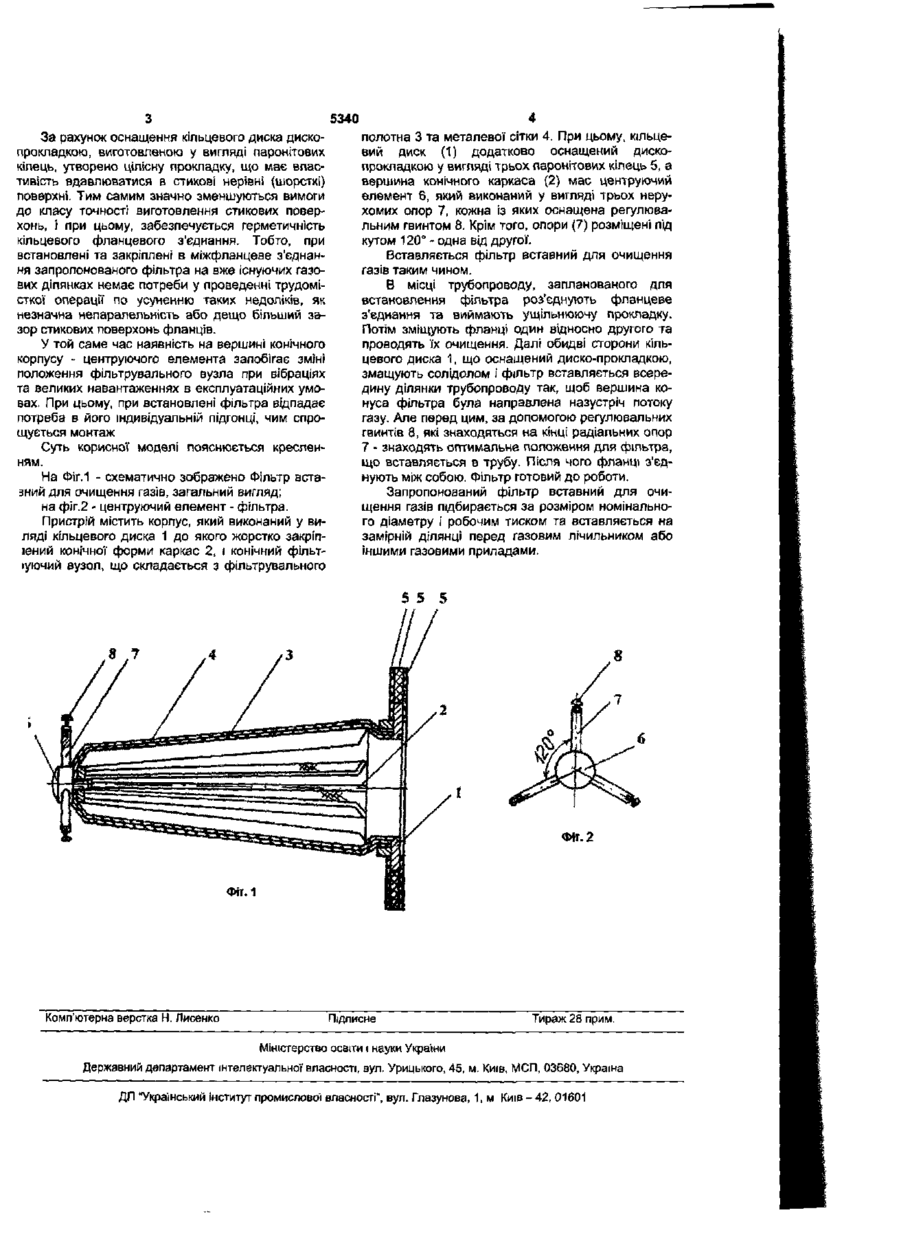

Фільтр вставний для очищення газів, що містить корпус, який виконаний у вигляді кільцевого диска, до якого жорстко закріплений конічної фор ми каркас, і конічний фільтрувальний вузол, котрий закріплений на каркасі, що складається з фільтрувального полотна та металевої сітки, який відрізняється тим, що кільцевий диск додатково оснащений пружною ущільнювальною дископрокладкою у вигляді трьох паронітових кілець, що жорстко скріплені між собою та з кільцевим диском, і вершина конічного каркаса має центруючий елемент, який виконаний у вигляді трьох нерухомих радіальних опор, кожна із яких оснащена регулювальним гвинтом, причому опори розміщені під кутом 120° одна до одної. Корисна модель відноситься до техніки очистки газів, зокрема до очистки природних та технічних газів. Відомий фільтр для очистки газів, виконаний у вигляді циліндричного корпусу, в якому розміщений фільтрувальний елемент конусної форми виготовлений із металевої жорсткості та одним кінцем жорстко з'єднаний з корпусом, причому кінець жорсткого з'єднання фільтрувального елемента з корпусом споряджений Г-подібною прокладкою та стопорним кільцем [патент України №31659 А, В01ДЗЗ/00, Бюл №2, 2000р.]. Але застосування даного пристрою передбачає проведення додаткової технологічної операції - врізку, що зумовлює зменшення його застосування на вже існуючих газових дільницях. Крім того, даний фільтр має дещо низьку ступінь очищення газів Найбільш близьким до корисної моделі, що заявляється, є фільтр вставний для очищення газів, що містить корпус, який виконаний у вигляді кільцевого диска до якого жорстко закріплений конічної форми каркас, і конічний фільтрувальний вузол, котрий закріплений на каркасі, що складається з фільтрувального полотна металевої сітки [патент України №51067, В01Д25/00, Бюл.№11, 2002р.] Недоліками такого фільтра вставного є певна складність в монтажі і забезпеченні щільності фланцевого з'єднання, через наявність навіть не значної непаралельності фланців і обмеженість зазору. Усунення вказаних недоліків фланцевого з'єднання на вже існуючих газових дільницях, через трудоємність проведення такої операції, обмежує застосування фільтра. Крім того, даний фільтр практично не можливо встановити по центру трубопроводу І надійно фіксувати його в цьому положенні, що знижує надійність фільтра в процесі експлуатації, особливо в умовах екстремальних навантажень та вібрації трубопроводу. В основу корисної моделі - Фільтр вставний для очищення газів - поставлена задача створення нового більш вдосконаленого пристрою для очищення газів шляхом конструктивних змін, котрі передбачають оснащення пристрою додатковими елементами, що дає змогу забезпечити підвищен ня надійності експлуатації фільтра і одночасне зменшити вимоги до класу точності виготовленні стикових поверхонь фланцевого з'єднання. Поставлена задача корисної моделі вирішу ється тим, що кільцевий диск додатково оснащє ний пружно ущільнювальною диско-прокладкою вигляді трьох паронітових кілець, що жорстко скр плені між собою та з кільцевим диском, і вершин конічного каркаса має центруючий елемент, яки виконаний у вигляді трьох нерухомих радіальні' опор, кожна із яких оснащена регулювальним гві нтом, причому опори розміщені під кутом 120° одна від другої. 5340 За рахунок оснащення кільцевого диска дископрокпадкога, виготовленою у вигляді паронітових кілець, утворено цілісну прокладку, що має властивість вдавлюватися в стикові нерівні (шорсткі) поверхні. Тим самим значно зменшуються вимоги до класу точності виготовлення стикових поверхонь, і при цьому, забезпечується герметичність кільцевого фланцевого з'єднання. Тобто, при встановлені та закріплені в міжфланцеве з'єднання запропонованого фільтра на вже існуючих газових ділянках немає потреби у проведенні трудомісткої операцн по усуненню таких недоліків, як незначна непаралельність або дещо більший зазор стикових поверхонь фланців. У той саме час наявність на вершині конічного корпусу - центруючого елемента запобігає зміні положення фільтрувального вузла при вібраціях та великих навантаженнях в експлуатаційних умовах. При цьому, при встановлені фільтра відпадає потреба в його індивідуальній підгонці, чим спрощується монтаж Суть корисної моделі пояснюється кресленням. На ФІҐ.1 - схематично зображено Фільтр встазний для очищення газів, загальний вигляд; на фіг.2 - центруючий елемент - фільтра. Пристрій містить корпус, який виконаний у виляді кільцевого диска 1 до якого жорстко закріпіений конічної форми каркас 2, і конічний фільтіуючий вузол, що складається з фільтрувального 4 полотна 3 та металевої сітки 4. При цьому, кільцевий диск (1) додатково оснащений дископрокладкою у вигляді трьох паронітових кілець 5, а вершина конічного каркаса (2) мас центруючий елемент 6, який виконаний у вигляді трьох нерухомих опор 7, кожна із яких оснащена регулювальним гвинтом 8. Крім того, опори (7) розміщені під кутом 120° - одна від другої. Вставляється фільтр вставний для очищення газів таким чином. В місці трубопроводу, запланованого для встановлення фільтра роз'єднують фланцеве з'єднання та виймають ущільнюючу прокладку. Потім зміщують фланці один відносно другого та проводять їх очищення. Далі обидві сторони кільцевого диска 1, що оснащений диско-прокладкою, змащують солідолом і фільтр вставляється всередину ділянки трубопроводу так, щоб вершина конуса фільтра була направлена назустріч потоку газу. Але перед цим, за допомогою регулювальних гвинтів 8, які знаходяться на кінці радіальних опор 7 - знаходять оптимальне положення для фільтра, що вставляється в трубу. Після чого фланці з'єднують між собою. Фільтр готовий до роботи. Запропонований фільтр вставний для очищення газів підбирається за розміром номінального діаметру і робочим тиском та вставляється на замірній ділянці перед газовим лічильником або іншими газовими приладами. 5 5 5 8 .7 Фіг. 2 Фіг. 1 Комп'ютерна верстка Н. Лисенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
