Паливна система дизеля для роботи на біодизельному, дизельному паливах та їх сумішах
Номер патенту: 53453
Опубліковано: 11.10.2010
Автори: Шапко Володимир Федорович, Атамась Артем Іванович, Семенов Володимир Григорович
Формула / Реферат
Паливна система дизеля для роботи на біодизельному, дизельному паливах та їх сумішах, яка містить паливний насос високого тиску і рухомий упор для обмеження максимальної циклової подачі палива, яка відрізняється тим, що містить ємнісний датчик, встановлений в лінії підводу палива до паливного насоса високого тиску, електронний блок автоматичного керування та електромеханічний привід зміни положення упора обмеження максимальної циклової подачі палива, з'єднаний з ним.
Текст

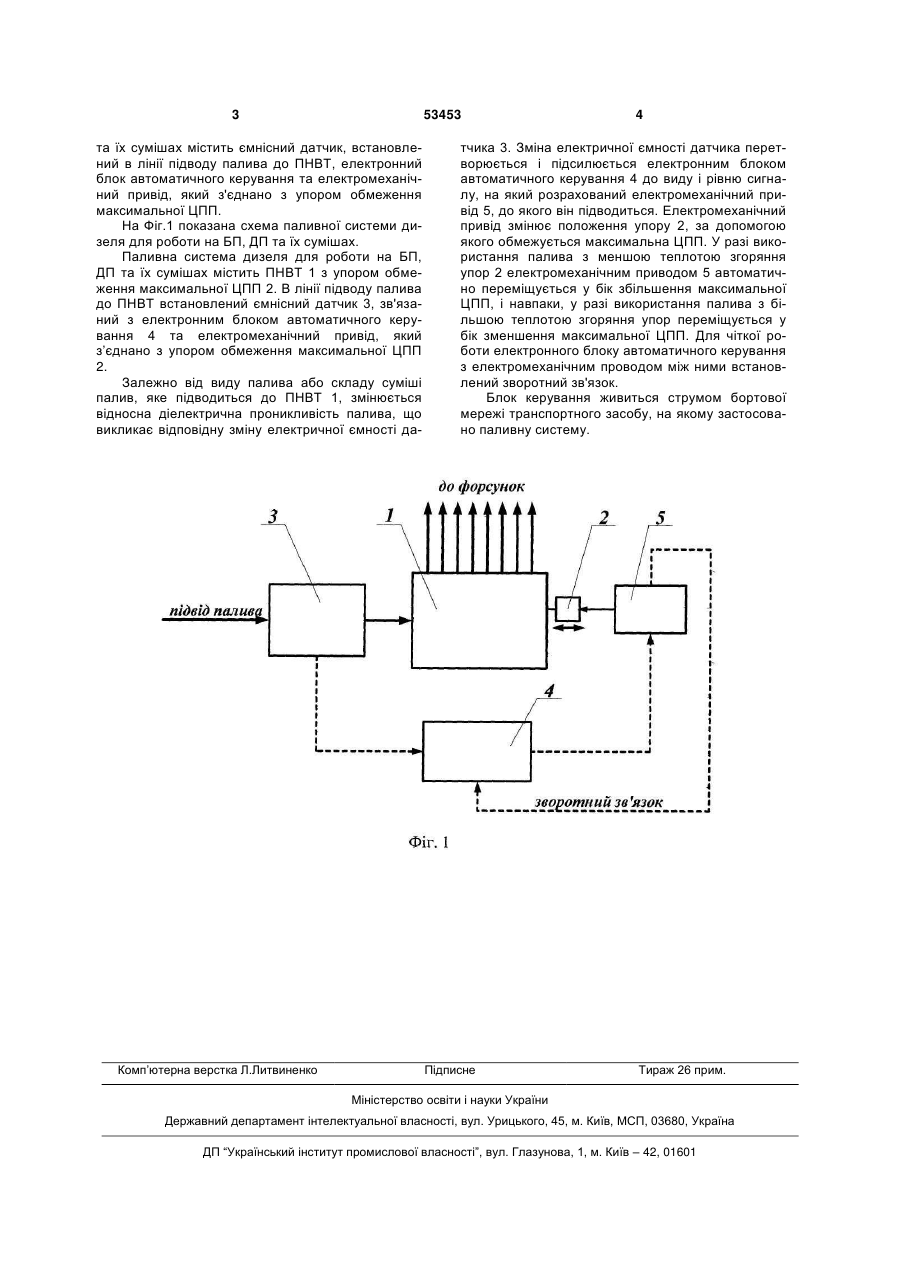

Паливна система дизеля для роботи на біодизельному, дизельному паливах та їх сумішах, яка 3 53453 та їх сумішах містить ємнісний датчик, встановлений в лінії підводу палива до ПНВТ, електронний блок автоматичного керування та електромеханічний привід, який з'єднано з упором обмеження максимальної ЦПП. На Фіг.1 показана схема паливної системи дизеля для роботи на БП, ДП та їх сумішах. Паливна система дизеля для роботи на БП, ДП та їх сумішах містить ПНВТ 1 з упором обмеження максимальної ЦПП 2. В лінії підводу палива до ПНВТ встановлений ємнісний датчик 3, зв'язаний з електронним блоком автоматичного керування 4 та електромеханічний привід, який з’єднано з упором обмеження максимальної ЦПП 2. Залежно від виду палива або складу суміші палив, яке підводиться до ПНВТ 1, змінюється відносна діелектрична проникливість палива, що викликає відповідну зміну електричної ємності да Комп’ютерна верстка Л.Литвиненко 4 тчика 3. Зміна електричної ємності датчика перетворюється і підсилюється електронним блоком автоматичного керування 4 до виду і рівню сигналу, на який розрахований електромеханічний привід 5, до якого він підводиться. Електромеханічний привід змінює положення упору 2, за допомогою якого обмежується максимальна ЦПП. У разі використання палива з меншою теплотою згоряння упор 2 електромеханічним приводом 5 автоматично переміщується у бік збільшення максимальної ЦПП, і навпаки, у разі використання палива з більшою теплотою згоряння упор переміщується у бік зменшення максимальної ЦПП. Для чіткої роботи електронного блоку автоматичного керування з електромеханічним проводом між ними встановлений зворотний зв'язок. Блок керування живиться струмом бортової мережі транспортного засобу, на якому застосовано паливну систему. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFuel system of diesel for operation on bio-diesel, diesel fuels and mixes of those
Автори англійськоюShapko Volodymyr Fedorovych, Semenov Volodymyr Hryhorovych, Atamas Artem Ivanovych
Назва патенту російськоюТопливная система дизеля для работы на биодизельном, дизельном топливах и их смесях
Автори російськоюШапко Владимир Федорович, Семенов Владимир Григорьевич, Атамась Артем Иванович
МПК / Мітки
МПК: F02M 43/00
Мітки: дизеля, паливна, дизельному, паливах, сумішах, роботи, система, біодизельному
Код посилання
<a href="https://ua.patents.su/2-53453-palivna-sistema-dizelya-dlya-roboti-na-biodizelnomu-dizelnomu-palivakh-ta-kh-sumishakh.html" target="_blank" rel="follow" title="База патентів України">Паливна система дизеля для роботи на біодизельному, дизельному паливах та їх сумішах</a>
