Пристрій для випробування герметичності з’єднання гнучкого шланга з жорстким патрубком за допомогою хомута

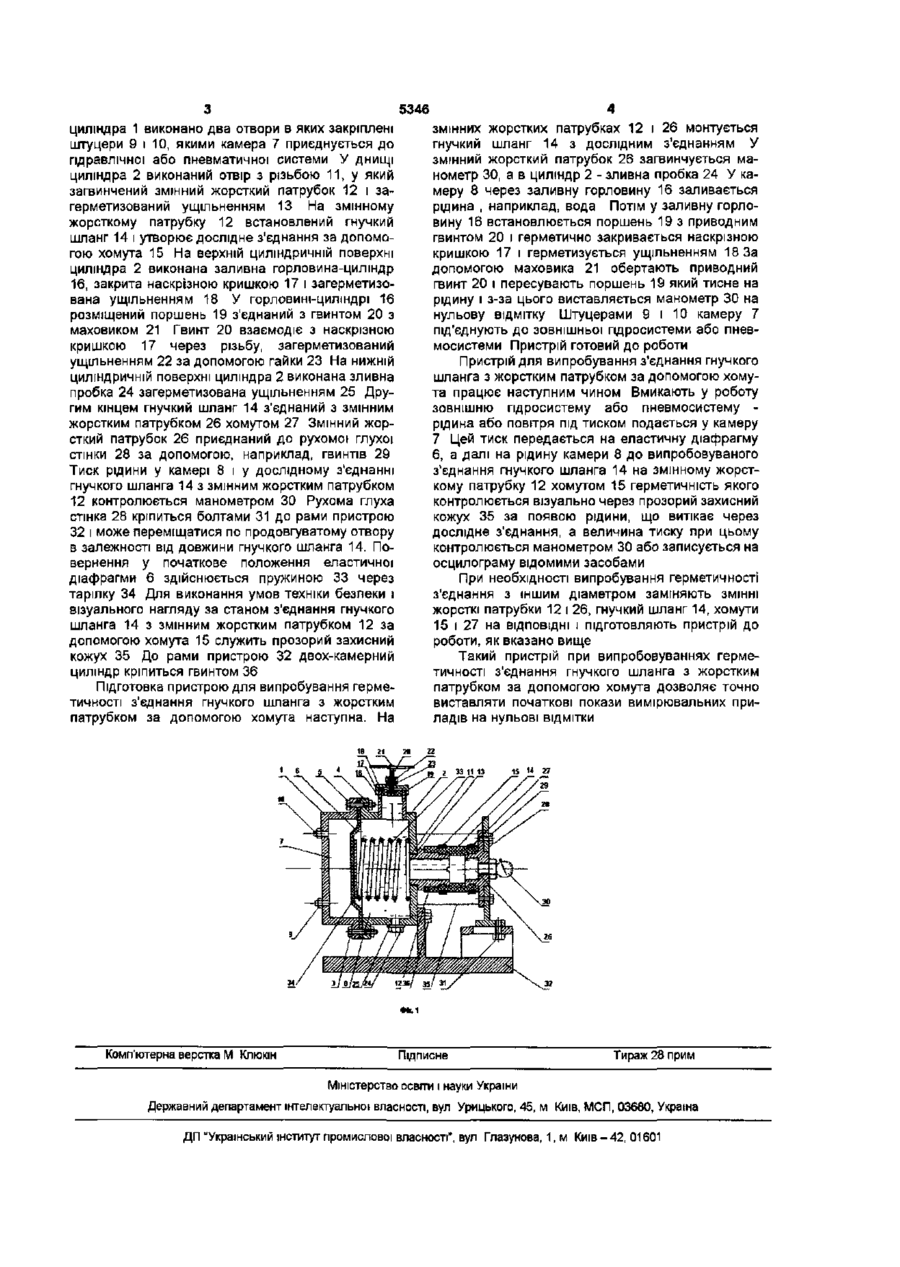

Пристрій для випробування герметичності з'єднання гнучкого шланга з жорстким патрубком за допомогою хомута, який містить двокамерний циліндр з еластичною діафрагмою і рухому глуху стінку, розміщені на рамі, дослідне з'єднання, де жорсткі патрубки виконані за одне ціле з циліндром і рухомою глухою стінкою, який відрізняється тим, що на другій камері двокамерного циліндра установлена і з'єднана з нею поршнева помпа з гвинтовим приводом поршня. Корисна модель відноситься до машинобудування і може бути використана для випробування герметичності з'єднань гнучкими шлангами Відомий пристрій для випробування герметичності з'єднання гнучкого шланга з жорстким патрубком за допомогою хомута [див ДП України №61744А, F15B3/00, 2003 р ], найбільш близький за своєю технічною суттю до запропонованої корисної моделі, який містить двохкамерний циліндр з еластичною діафрагмою, змонтований на рамі, одна камера циліндра з'єднана з гідро- або пневмосистемою, а на отворі друго) камери циліндра змонтований заодно з циліндром жорсткий патрубок з закріпленим одним кінцем гнучкого шланга за допомогою хомута, другий кінець гнучкого шланга закріплений на жорсткому патрубку рухомої глухої стінки, змонтованої на рамі, при цьому друга камера разом з гнучким шлангом утворюють герметичну порожнину, заповнену рідиною Величина тиску при випробуваннях у з'єднанні вимірюється манометром або записується на осцилограму відомими методами Основний недолік відомого пристрою для випробування герметичності з'єднання гнучкого шланга з жорстким патрубком за допомогою хомута є те, що при випробуваннях необхідно виставляти початкові покази вимірювальних приладів, наприклад, манометра або осцилографа, на нуль за допомогою хомута за рахунок постановки помпи з гвинтовим приводом поршня виставляти початкові покази вимірювальних приладів на нульові відмітки. Технічний результат досягається тимг що в пристрої для випробування герметичності з'єднання гнучкого шланга з жорстким патрубком за допомогою хомута, який містить двохкамерний циліндр з еластичною діафрагмою і рухому глуху стінку розміщені на рамі, дослідне з'єднання, на другій камері двохкамерного циліндра установлена і з'єднана з нею поршнева помпа з гвинтовим приводом поршня Такий пристрій при випробуваннях герметичності з'єднань гнучкими шлангами з жорсткими патрубками за допомогою хомута в залежності від деформації хомутом гнучкого шланга на жорсткому патрубку дозволяє за допомогою поршневої помпи з гвинтовим приводом поршня точно виставляти початкові покази вимірювальних приладів ові ВІДМІТКИ, що не передбачено у пристрої В основу корисної моделі поставлена задача у пристрої" для випробування герметичності з'єднання гнучкого шланга з жорстким патрубком на нульові ВІДМІТКИ. На фіг. 1 показаний пристрій для випробування герметичності з'єднання гнучкого шланга з жорстким патрубком за допомогою хомута, загальний вид, поздовжній розріз. Пристрій для випробування герметичності з'єднання гнучкого шланга з жорстким патрубком за допомогою хомута складається із двох циліндрів 1 і 2, з'єднаних між собою за рахунок фланців 3 і 4 болтами 5 По фланцевій площині циліндри 1 і 2 розділені еластичною діафрагмою 6 так, що утворюють дві камери 7 І 8 У днищі СО 1С 5346 циліндра 1 виконано два отвори в яких закріплені штуцери 9 і 10, якими камера 7 приєднується до гідравлічної або пневматичної системи У днищі циліндра 2 виконаний отвір з різьбою 11, у який загвинчений змінний жорсткий патрубок 12 і загерметизований ущільненням 13 На змінному жорсткому патрубку 12 встановлений гнучкий шланг 14 і утворює дослідне з'єднання за допомогою хомута 15 На верхній циліндричній поверхні циліндра 2 виконана заливна горловина-цилшдр 16, закрита наскрізною кришкою 17 і загерметизована ущільненням 18 У горловині-циліндрі 16 розміщений поршень 19 з'єднаний з гвинтом 20 з маховиком 21 Гвинт 20 взаємодіє з наскрізною кришкою 17 через різьбу, загерметизований ущільненням 22 за допомогою гайки 23 На нижній циліндричній поверхні циліндра 2 виконана зливна пробка 24 загерметизована ущільненням 25 Другим кінцем гнучкий шланг 14 з'єднаний з змінним жорстким патрубком 26 хомутом 27 Змінний жорсткий патрубок 26 приєднаний до рухомої глухої стінки 28 за допомогою, наприклад, гвинтів 29 Тиск рідини у камері 8 і у дослідному з'єднанні гнучкого шланга 14 з змінним жорстким патрубком 12 контролюється манометром ЗО Рухома глуха стінка 28 кріпиться болтами 31 до рами пристрою 32 і може переміщатися по продовгуватому отвору в залежності від довжини гнучкого шланга 14. Повернення у початкове положення еластичної діафрагми 6 здійснюється пружиною 33 через тарілку 34 Для виконання умов техніки безпеки і візуального нагляду за станом з'єднання гнучкого шланга 14 з змінним жорстким патрубком 12 за допомогою хомута 15 служить прозорий захисний кожух 35 До рами пристрою 32 двох-камерний циліндр кріпиться гвинтом 36 Підготовка пристрою для випробування герметичності з'єднання гнучкого шланга з жорстким патрубком за допомогою хомута наступна. На 4 змінних жорстких патрубках 12 і 26 монтується гнучкий шланг 14 з дослідним з'єднанням У змінний жорсткий патрубок 26 загвинчується манометр ЗО, а в циліндр 2 - зливна пробка 24 У камеру 8 через заливну горловину 16 заливається рідина , наприклад, вода Потім у заливну горловину 16 встановлюється поршень 19 з приводним гвинтом 20 і герметично закривається наскрізною кришкою 17 і герметизується ущільненням 18 3а допомогою маховика 21 обертають приводний гвинт 20 і пересувають поршень 19 який тисне на рідину і з-за цього виставляється манометр ЗО на нульову відмітку Штуцерами 9 і 10 камеру 7 під'єднують до зовнішньої гідросистеми або пневмосистеми Пристрій готовий до роботи Пристрій для випробування з'єднання гнучкого шланга з жорстким патрубком за допомогою хомута працює наступним чином Вмикають у роботу зовнішню гідросистему або пневмосистему рідина або повітря під тиском подається у камеру 7 Цей тиск передається на еластичну діафрагму 6, а далі на рідину камери 8 до випробовуваного з'єднання гнучкого шланга 14 на змінному жорсткому патрубку 12 хомутом 15 герметичність якого контролюється візуально через прозорий захисний кожух 35 за появою рідини, що витікає через дослідне з'єднання, а величина тиску при цьому контролюється манометром ЗО або записується на осцилограму відомими засобами При необхідності випробування герметичності з'єднання з іншим діаметром заміняють ЗМІННІ жорсткі патрубки 12 і 26, гнучкий шланг 14, хомути 15 і 27 на ВІДПОВІДНІ і підготовляють пристрій до роботи, як вказано вище Такий пристрій при випробовуваннях герметичності з'єднання гнучкого шланга з жорстким патрубком за допомогою хомута дозволяє точно виставляти початкові покази вимірювальних приладів на нульові ВІДМІТКИ 15 « 27 Комп'ютерна верстка М Кпкжін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
