Пристрій для знімання деталей
Номер патенту: 53551
Опубліковано: 15.01.2003
Автори: Ємельяненко Володимир Іванович, Брюханов Олександр Михайлович, Мнухін Анатолій Григорович, Лапенков Володимир Юрійович, Мнухін Владислав Анатольович, Горошко Ігор Петрович
Формула / Реферат
Пристрій для знімання деталей, переважно підшипників, що містить корпус, на зовнішній поверхні якого закріплено вушка, шарнірно з'єднані з лапами, і привід, який відрізняється тим, що усередині корпусу розташовано поршень зі штоком, що виходить за межі корпусу, із протилежного боку в корпус вбудовані електроди, з'єднані з високовольтним джерелом високої напруги, і штуцер для заповнення корпусу рідким електролітом.
Текст

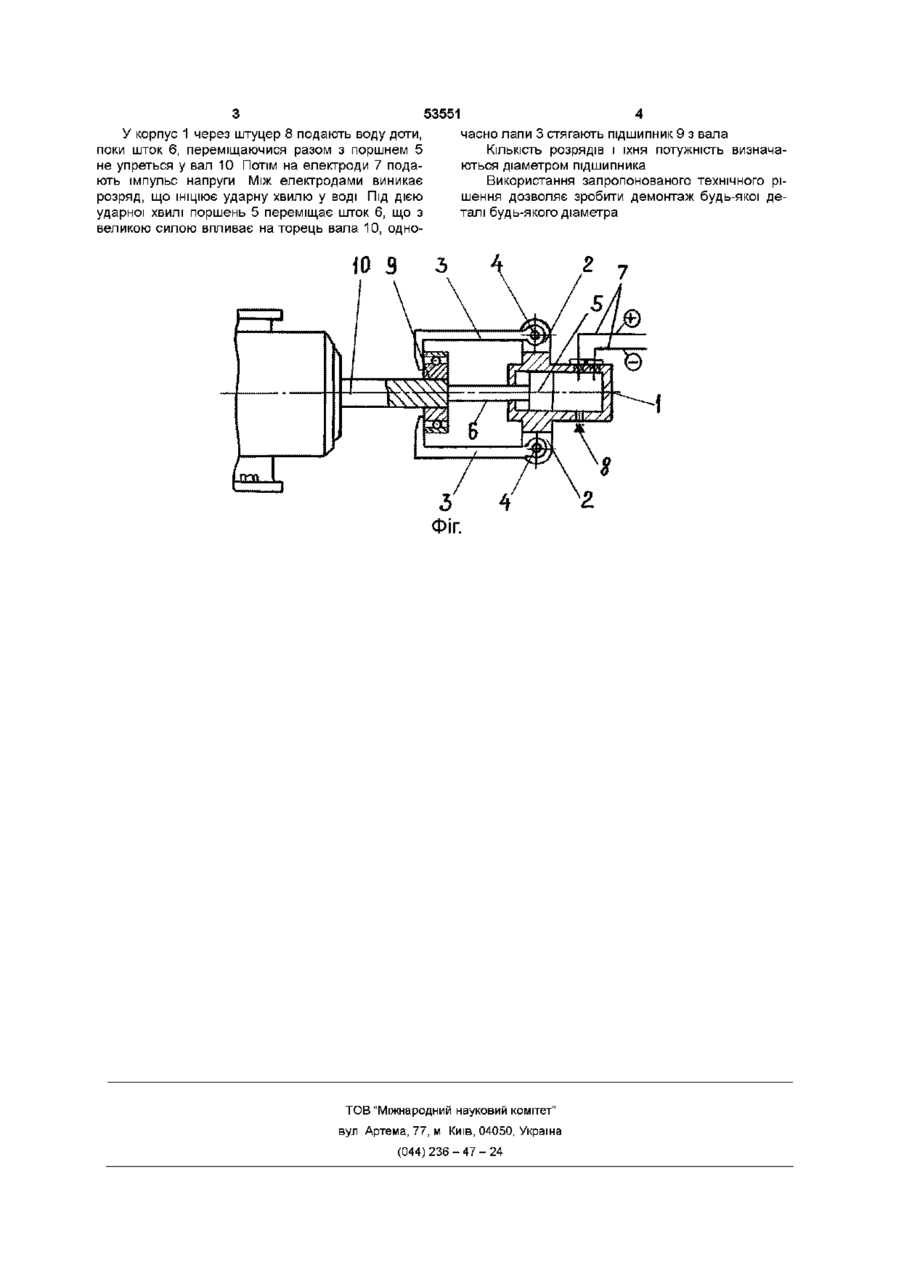

Пристрій для знімання деталей, переважно ПІДШИПНИКІВ, що містить корпус, на ЗОВНІШНІЙ по верхні якого закріплено вушка, шарнірно з'єднані з лапами, і привід, який відрізняється тим, що усередині корпусу розташовано поршень зі штоком, що виходить за межі корпусу, із протилежного боку в корпус вбудовані електроди, з'єднані з високовольтним джерелом високої напруги, і штуцер для заповнення корпусу рідким електролітом з єднані з лапами і привід, ВІДПОВІДНО ДО винаходу, усередині корпусу розташовано поршень зі штоком, що виходить за межі корпусу, із протилежної сторони в корпус убудовані електроди, з'єднані з високовольтним джерелом високої напруги, і штуцер для заповнення корпусу рідким електролітом На фіг показано розріз загального вигляду пропонованого пристрою Пристрій для знімання деталей, переважно ПІДШИПНИКІВ великого діаметра, містить порожній циліндричний корпус 1, на якому закріплено принаймні три вушка 2, з якими шарнірно з'єднано лапами 3 Останні в робочому положенні фіксуються болтами 4 Усередині корпусу встановлено поршень 5 зі штоком 6 Шток 6 через отвір у торцевій частині корпусу виходить за межі останнього 3 протилежного торця в корпус убудовано електроди 7 і штуцер 8 зі зворотним клапаном для заповнення частини корпусу рідким електролітом, наприклад, водою Електроди 7 приєднано до джерела високої напруги, наприклад, конденсаторній батареї (на фіг не показано), а штуцер 8 приєднаний до ємності або магістралі для подачі рідкого електроліту, наприклад, води (на фіг не показано) На фіг також позначено підшипник 9 і вал 10 Пристрій працює так Якщо виникла потреба зняти з вала 10 спресований підшипник 9 великого діаметра, його внутрішнє кільце охоплюють лапами 3, які фіксуються болтами 4 ю ю СО Ю 53551 У корпус 1 через штуцер 8 подають воду доти, поки шток 6, переміщаючися разом з поршнем 5 не упреться у вал 10 Потім на електроди 7 подають імпульс напруги Між електродами виникає розряд, що ІНІЦІЮЄ ударну хвилю у воді Під дією ударної хвилі поршень 5 переміщає шток 6, що з великою силою впливає на торець вала 10, одно 4 часно лапи 3 стягають підшипник 9 з вала КІЛЬКІСТЬ розрядів і їхня потужність визначаються діаметром підшипника Використання запропонованого технічного рішення дозволяє зробити демонтаж будь-якої деталі будь-якого діаметра ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
ДивитисяДодаткова інформація
Назва патенту англійськоюRemover for parts
Автори англійськоюMnukhin Anatolii Hryhorovych, Briukhanov Oleksandr Mykhailovych, Yemeliianenko Volodymyr Ivanovych, Horoshko Ihor Petrovych, Mnukhin Vladyslav Anatoliovych
Назва патенту російськоюУстройство для снятия деталей
Автори російськоюМнухин Анатолий Григорьевич, Брюханов Александр Михайлович, Емеляненко Владимир Иванович, Горошко Игорь Петрович, Мнухин Владислав Анатольевич
МПК / Мітки
МПК: B25B 27/14
Мітки: знімання, деталей, пристрій
