Спосіб автоматичного регулювання процесом дроблення зерна
Номер патенту: 53635
Опубліковано: 11.10.2010
Автори: Турабоєв Сарвар Хаміджонович, Степанов Михайло Тимофійович
Формула / Реферат
Спосіб автоматичного керування процесом дроблення зерна в молотковій дробарці, який включає вимірювання струму навантаження в обмотці електродвигуна приводу дробарки і розрядження повітря на виході дробарки, а також регулювання цих параметрів за рахунок зміни положення регулюючих органів, ступенем зміни подачі зерна в зону дроблення і випуску повітря на виході дробарки, який відрізняється тим, що додатково використовують міжрегуляторні коригувальні зв'язки та коригуючий зв'язок (упереджувач Смітта) в контурі регулювання струмом для підвищення динамічної точності системи.
Текст

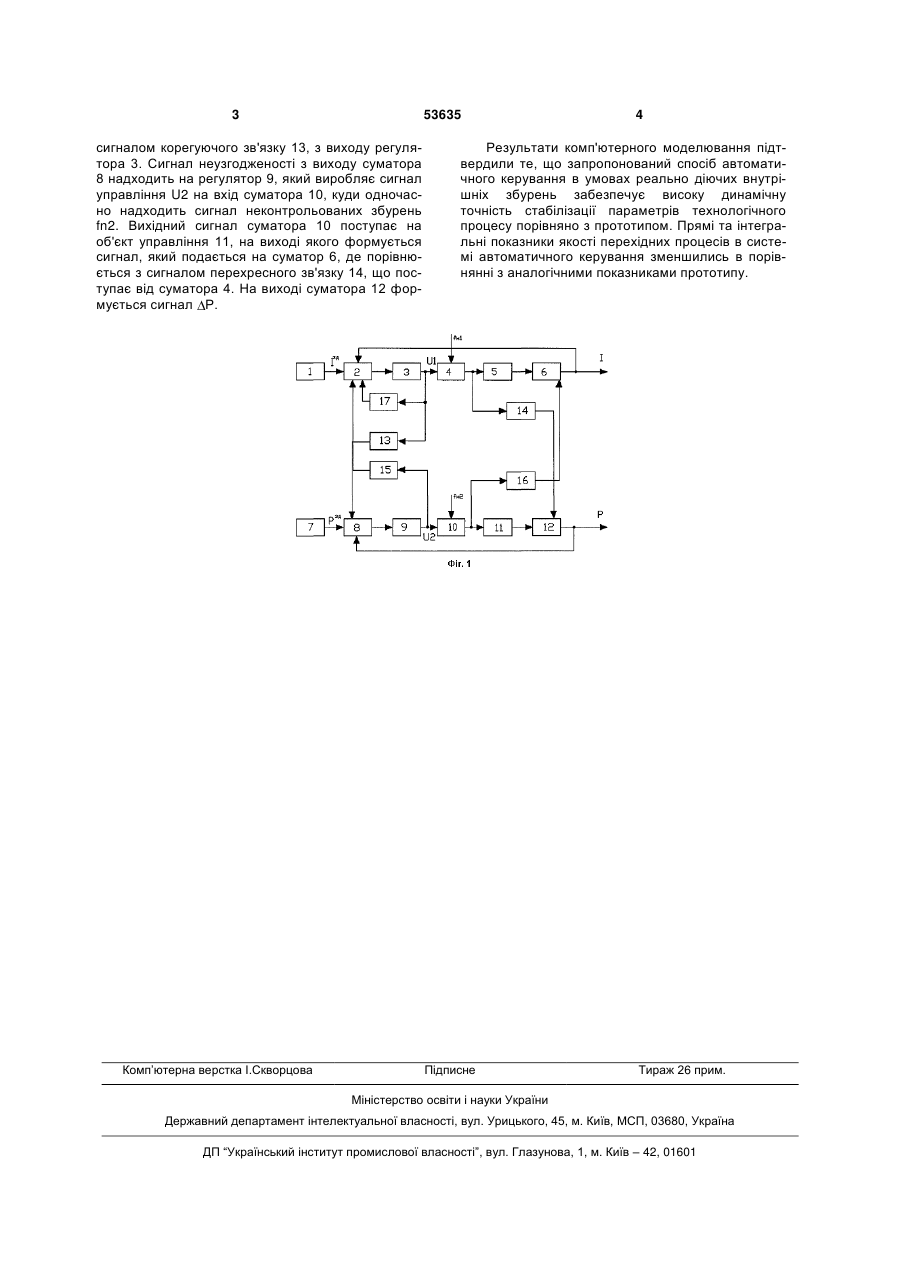

Спосіб автоматичного керування процесом дроблення зерна в молотковій дробарці, який включає вимірювання струму навантаження в об 3 53635 сигналом корегуючого зв'язку 13, з виходу регулятора 3. Сигнал неузгодженості з виходу суматора 8 надходить на регулятор 9, який виробляє сигнал управління U2 на вхід суматора 10, куди одночасно надходить сигнал неконтрольованих збурень fn2. Вихідний сигнал суматора 10 поступає на об'єкт управління 11, на виході якого формується сигнал, який подається на суматор 6, де порівнюється з сигналом перехресного зв'язку 14, що поступає від суматора 4. На виході суматора 12 формується сигнал Р. Комп’ютерна верстка І.Скворцова 4 Результати комп'ютерного моделювання підтвердили те, що запропонований спосіб автоматичного керування в умовах реально діючих внутрішніх збурень забезпечує високу динамічну точність стабілізації параметрів технологічного процесу порівняно з прототипом. Прямі та інтегральні показники якості перехідних процесів в системі автоматичного керування зменшились в порівнянні з аналогічними показниками прототипу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of automatic control of grain crushing
Автори англійськоюStepanov Mykhailo Tymofiiovych, Turaboiev Sarvar Khamidzhonovych
Назва патенту російськоюСпособ автоматического управления процессом дробления зерна
Автори російськоюСтепанов Михаил Тимофеевич, Турабоев Сарвар Хамиджонович
МПК / Мітки
МПК: B02C 9/00
Мітки: регулювання, процесом, автоматичного, зерна, спосіб, дроблення
