Спосіб автоматичного керування процесом гранулювання комбікормової маси у пресі-грануляторі
Номер патенту: 50838
Опубліковано: 25.06.2010
Автори: Старічков Віктор Ісакович, Діденко Денис Валерійович
Формула / Реферат
Спосіб автоматичного керування процесом гранулювання комбікормової маси у пресі-грануляторі, що включає вимірювання температури комбікормової маси та контроль ступеня завантаження преса гранулятора сировиною, який відрізняється тим, що підтримують температуру комбікормової маси на заданих значеннях за допомогою зміни витрат пари, забезпечують автономність контурів регулювання багатомірної САР, чим підвищують динамічну точність системи управління по каналах регулювання та перешкоджають виходу рівня за задані значення .
Текст

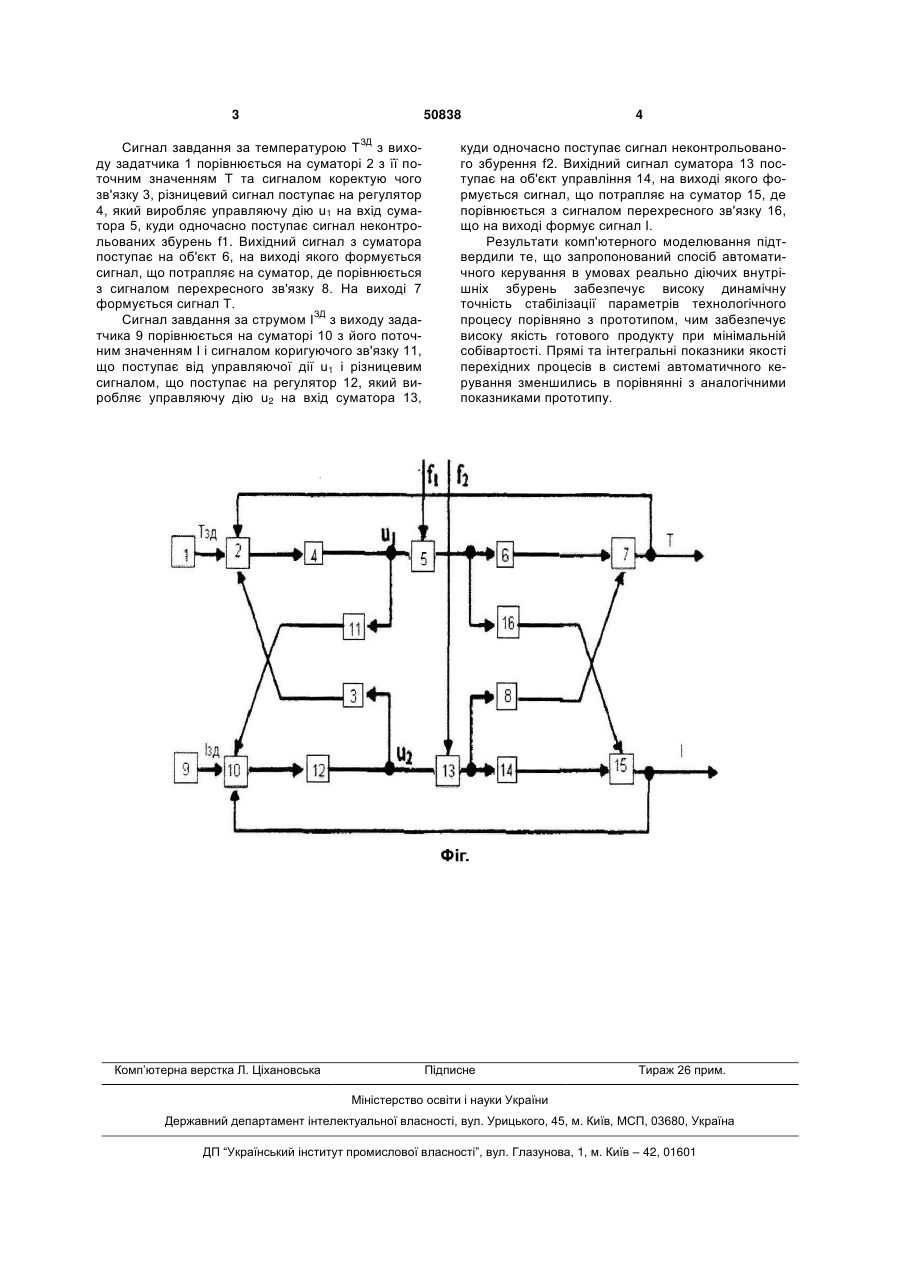

Спосіб автоматичного керування процесом гранулювання комбікормової маси у пресі 3 50838 Сигнал завдання за температурою ТЗД з виходу задатчика 1 порівнюється на суматорі 2 з її поточним значенням Т та сигналом коректую чого зв'язку 3, різницевий сигнал поступає на регулятор 4, який виробляє управляючу дію u1 на вхід суматора 5, куди одночасно поступає сигнал неконтрольованих збурень f1. Вихідний сигнал з суматора поступає на об'єкт 6, на виході якого формується сигнал, що потрапляє на суматор, де порівнюється з сигналом перехресного зв'язку 8. На виході 7 формується сигнал Т. Сигнал завдання за струмом ІЗД з виходу задатчика 9 порівнюється на суматорі 10 з його поточним значенням І і сигналом коригуючого зв'язку 11, що поступає від управляючої дії u1 і різницевим сигналом, що поступає на регулятор 12, який виробляє управляючу дію u2 на вхід суматора 13, Комп’ютерна верстка Л. Ціхановська 4 куди одночасно поступає сигнал неконтрольованого збурення f2. Вихідний сигнал суматора 13 поступає на об'єкт управління 14, на виході якого формується сигнал, що потрапляє на суматор 15, де порівнюється з сигналом перехресного зв'язку 16, що на виході формує сигнал І. Результати комп'ютерного моделювання підтвердили те, що запропонований спосіб автоматичного керування в умовах реально діючих внутрішніх збурень забезпечує високу динамічну точність стабілізації параметрів технологічного процесу порівняно з прототипом, чим забезпечує високу якість готового продукту при мінімальній собівартості. Прямі та інтегральні показники якості перехідних процесів в системі автоматичного керування зменшились в порівнянні з аналогічними показниками прототипу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for automatic control of process of granulation of combined fodder mass in press-granulator
Автори англійськоюStarichkov Viktor Isakovych, Didenko Denys Valeriiovych
Назва патенту російськоюСпособ автоматического управления процессом гранулирования комбикормовой массы в прессе-грануляторе
Автори російськоюСтаричков Виктор Исакович, Диденко Денис Валерьевич
МПК / Мітки
МПК: A23K 1/18
Мітки: гранулювання, маси, процесом, керування, пресі-грануляторі, спосіб, комбікормової, автоматичного
