Тарілка апарата для проведення процесу масообміну між легкою й важкою фазами

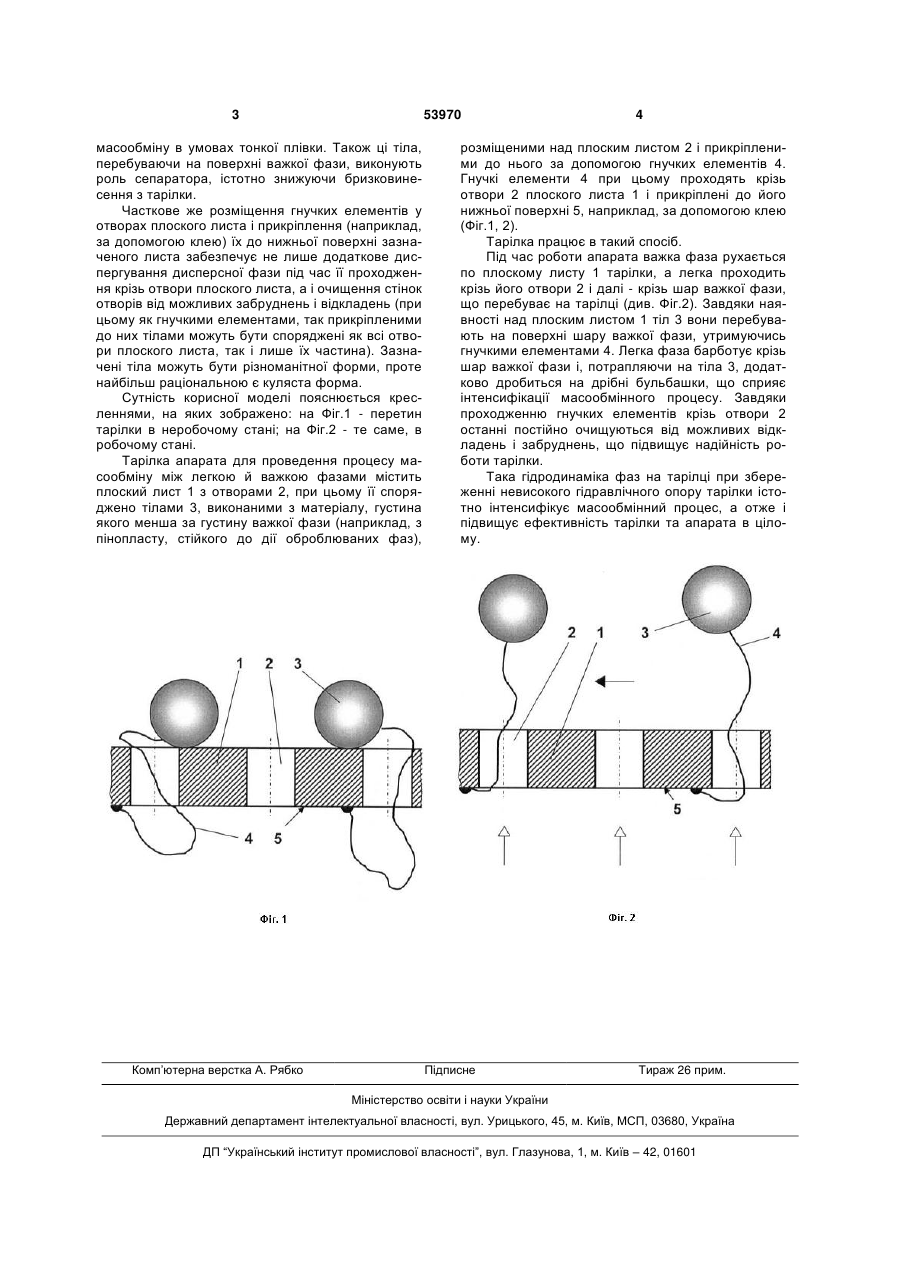

1. Тарілка апарата для проведення процесу масообміну між легкою й важкою фазами, що містить плоский лист з отворами, яка відрізняється тим, що її споряджено тілами, виконаними з матеріалу, густина якого менша за густину важкої фази, розміщеними над плоским листом і прикріпленими до нього за допомогою гнучких елементів. 2. Тарілка за п. 1, яка відрізняється тим, що гнучкі елементи проходять крізь отвори плоского листа і прикріплені до його нижньої поверхні. (19) (21) u201004293 (22) 13.04.2010 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, ОСТРІКОВ ВОЛОДИМИР ВОЛОДИМИРОВИЧ, РАКИЦЬКИЙ ВІТАЛІЙ ЛЕОНІДОВИЧ (73) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, ОСТРІКОВ ВОЛОДИМИР ВОЛОДИМИРОВИЧ, РАКИЦЬКИЙ ВІТАЛІЙ ЛЕОНІДОВИЧ 3 53970 масообміну в умовах тонкої плівки. Також ці тіла, перебуваючи на поверхні важкої фази, виконують роль сепаратора, істотно знижуючи бризковинесення з тарілки. Часткове же розміщення гнучких елементів у отворах плоского листа і прикріплення (наприклад, за допомогою клею) їх до нижньої поверхні зазначеного листа забезпечує не лише додаткове диспергування дисперсної фази під час її проходження крізь отвори плоского листа, а і очищення стінок отворів від можливих забруднень і відкладень (при цьому як гнучкими елементами, так прикріпленими до них тілами можуть бути споряджені як всі отвори плоского листа, так і лише їх частина). Зазначені тіла можуть бути різноманітної форми, проте найбільш раціональною є куляста форма. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - перетин тарілки в неробочому стані; на Фіг.2 - те саме, в робочому стані. Тарілка апарата для проведення процесу масообміну між легкою й важкою фазами містить плоский лист 1 з отворами 2, при цьому її споряджено тілами 3, виконаними з матеріалу, густина якого менша за густину важкої фази (наприклад, з пінопласту, стійкого до дії оброблюваних фаз), Комп’ютерна верстка А. Рябко 4 розміщеними над плоским листом 2 і прикріпленими до нього за допомогою гнучких елементів 4. Гнучкі елементи 4 при цьому проходять крізь отвори 2 плоского листа 1 і прикріплені до його нижньої поверхні 5, наприклад, за допомогою клею (Фіг.1, 2). Тарілка працює в такий спосіб. Під час роботи апарата важка фаза рухається по плоскому листу 1 тарілки, а легка проходить крізь його отвори 2 і далі - крізь шар важкої фази, що перебуває на тарілці (див. Фіг.2). Завдяки наявності над плоским листом 1 тіл 3 вони перебувають на поверхні шару важкої фази, утримуючись гнучкими елементами 4. Легка фаза барботує крізь шар важкої фази і, потрапляючи на тіла 3, додатково дробиться на дрібні бульбашки, що сприяє інтенсифікації масообмінного процесу. Завдяки проходженню гнучких елементів крізь отвори 2 останні постійно очищуються від можливих відкладень і забруднень, що підвищує надійність роботи тарілки. Така гідродинаміка фаз на тарілці при збереженні невисокого гідравлічного опору тарілки істотно інтенсифікує масообмінний процес, а отже і підвищує ефективність тарілки та апарата в цілому. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
