Пульпоуловлювач

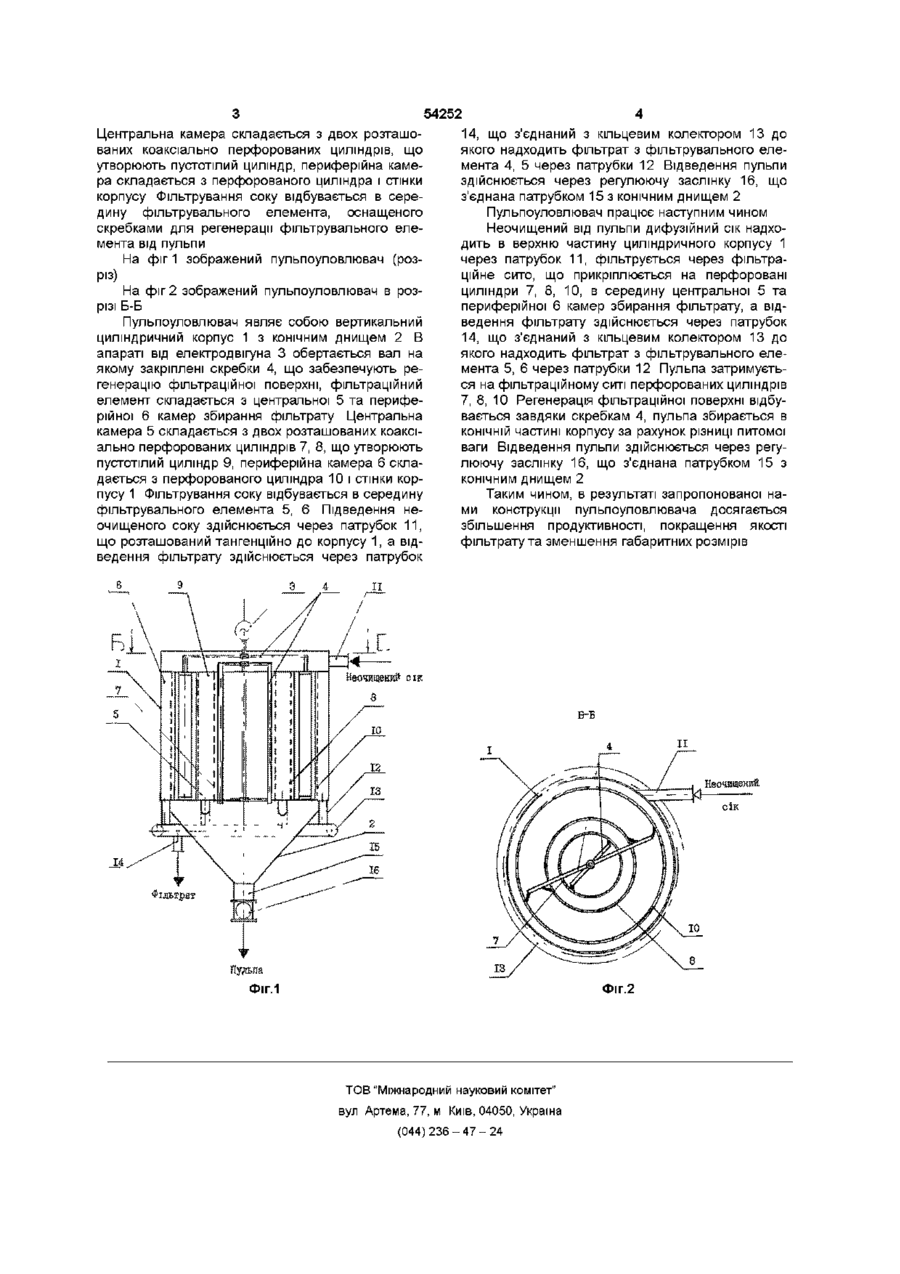

Пульпоуловлювач, що складається з циліндричного корпусу та конічного днища, патрубків підведення соку, відведення пульпи та фільтрату, кільцевого колектора для відведення фільтрату, скребків для видалення пульпи, що обертаються, фільтраційного сита, який відрізняється тим, що фільтрувальний елемент, в середину якого відбувається фільтрування соку через фільтрувальне сито, складається з центральної та периферійної камер збору фільтрату, центральна камера складається з двох розташованих коаксіально перфорованих циліндрів, два з яких утворюють пустотілий циліндр, а периферійна камера утворена з перфорованого циліндра разом із стінкою корпусу Винахід відноситься до обладнання цукрової промисловості і призначений для відокремлення пульпи від дифузійного соку Найближчим технічним рішенням є фільтр для очищення рідин [А С №1762976 А1, від 23 09 92 , Бюл №35], що складається з циліндричного корпусу з конічним днищем, в якому розміщений фільтрувальний елемент зі сферичною поверхнею фільтрування, вісь обертання якого розміщена в опорах, що розташовані по екватору сфери в площині нормальної ВІСІ обертання лопаток В корпусі вмонтовано пристрій подачі рідини, який являє собою сопла, тангенційно розташовані до корпусу Нижня частина фільтрувальної сфери з'єднана з патрубком відведення фільтрату, а нижня частина корпусу має конічну форму і патрубок для вивантажування осаду Для регенерації фільтрувального елемента передбачений вузол регенерації, що складається з муфти щеплення та електродвигуна Недоліками даного апарату є недостатня регенерація поверхні фільтрування та низька продуктивність В основу винаходу поставлена задача є вдосконалення конструкції пульпоуловлювача шляхом встановлення фільтрувального елемента, що забезпечує збільшення продуктивності, покращення якості фільтрату та зменшення габаритних розмірів Поставлена задача вирішується тим, що в запропонованому апараті, що складається з цилінд ричного корпусу та конічного днища, патрубків підведення соку, відведення пульпи та фільтрату, кільцевого колектора для відведення фільтрату, скребків для видалення пульпи, що обертаються, фільтраційного сита, згідно винаходу фільтрувальний елемент, в середину якого відбувається фільтрування соку через фільтрувальне сито, складається з центральної та периферійної камер збирання фільтрату Центральна камера складається з двох розташованих коаксіально перфорованих циліндрів, що утворюють пустотілий циліндр, а периферійна камера складається з перфорованого циліндра і стінки корпусу Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним технічним результатом є в наступному Внаслідок збільшення поверхні фільтрування підвищується продуктивність фільтра за рахунок встановлення запропонованого фільтрувального елемента, що складається э центральної та периферійної камер збирання фільтрату При цьому центральна камера складається з двох розташованих коаксіально перфорованих циліндрів, що утворюють пустотілий циліндр, периферійна камера складається з перфорованого циліндра і стінки корпусу Завдяки встановленню скребків покращується регенерація фільтрувальної поверхні Будова апарата передбачає збільшення поверхні фільтрування за рахунок встановлення фільтрувального елемента, що складається з центральної та периферійної камер збирання фільтрату ю ю 54252 Центральна камера складається з двох розташованих коаксіально перфорованих циліндрів, що утворюють пустотілий циліндр, периферійна камера складається з перфорованого циліндра і стінки корпусу Фільтрування соку відбувається в середину фільтрувального елемента, оснащеного скребками для регенерації фільтрувального елемента від пульпи На фіг 1 зображений пульпоуловлювач (роз різ) На фіг 2 зображений пульпоуловлювач в розрізі Б-Б Пульпоуловлювач являє собою вертикальний циліндричний корпус 1 з конічним днищем 2 В апараті від електродвігуна 3 обертається вал на якому закріплені скребки 4, що забезпечують регенерацію фільтраційної поверхні, фільтраційний елемент складається з центральної 5 та периферійної 6 камер збирання фільтрату Центральна камера 5 складається з двох розташованих коаксіально перфорованих циліндрів 7, 8, що утворюють пустотілий циліндр 9, периферійна камера 6 складається з перфорованого циліндра 10 і стінки корпусу 1 Фільтрування соку відбувається в середину фільтрувального елемента 5, 6 Підведення неочищеного соку здійснюється через патрубок 1 1 , що розташований тангенційно до корпусу 1, а відведення фільтрату здійснюється через патрубок 14, що з'єднаний з кільцевим колектором 13 до якого надходить фільтрат з фільтрувального елемента 4, 5 через патрубки 12 Відведення пульпи здійснюється через регулюючу заслінку 16, що з'єднана патрубком 15 з конічним днищем 2 Пульпоуловлювач працює наступним чином Неочищений від пульпи дифузійний сік надходить в верхню частину циліндричного корпусу 1 через патрубок 1 1 , фільтрується через фільтраційне сито, що прикріплюється на перфоровані циліндри 7, 8, 10, в середину центральної 5 та периферійної 6 камер збирання фільтрату, а відведення фільтрату здійснюється через патрубок 14, що з'єднаний з кільцевим колектором 13 до якого надходить фільтрат з фільтрувального елемента 5, 6 через патрубки 12 Пульпа затримується на фільтраційному ситі перфорованих циліндрів 7, 8, 10 Регенерація фільтраційної поверхні відбувається завдяки скребкам 4, пульпа збирається в КОНІЧНІЙ частині корпусу за рахунок різниці питомої ваги Відведення пульпи здійснюється через регулюючу заслінку 16, що з'єднана патрубком 15 з конічним днищем 2 Таким чином, в результаті запропонованої нами конструкції пульпоуловлювача досягається збільшення продуктивності, покращення якості фільтрату та зменшення габаритних розмірів Б-Б Пудапа Фіг.2 ФіГ.1 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
