Гичкозрізувальний апарат бурякозбирального комбайна

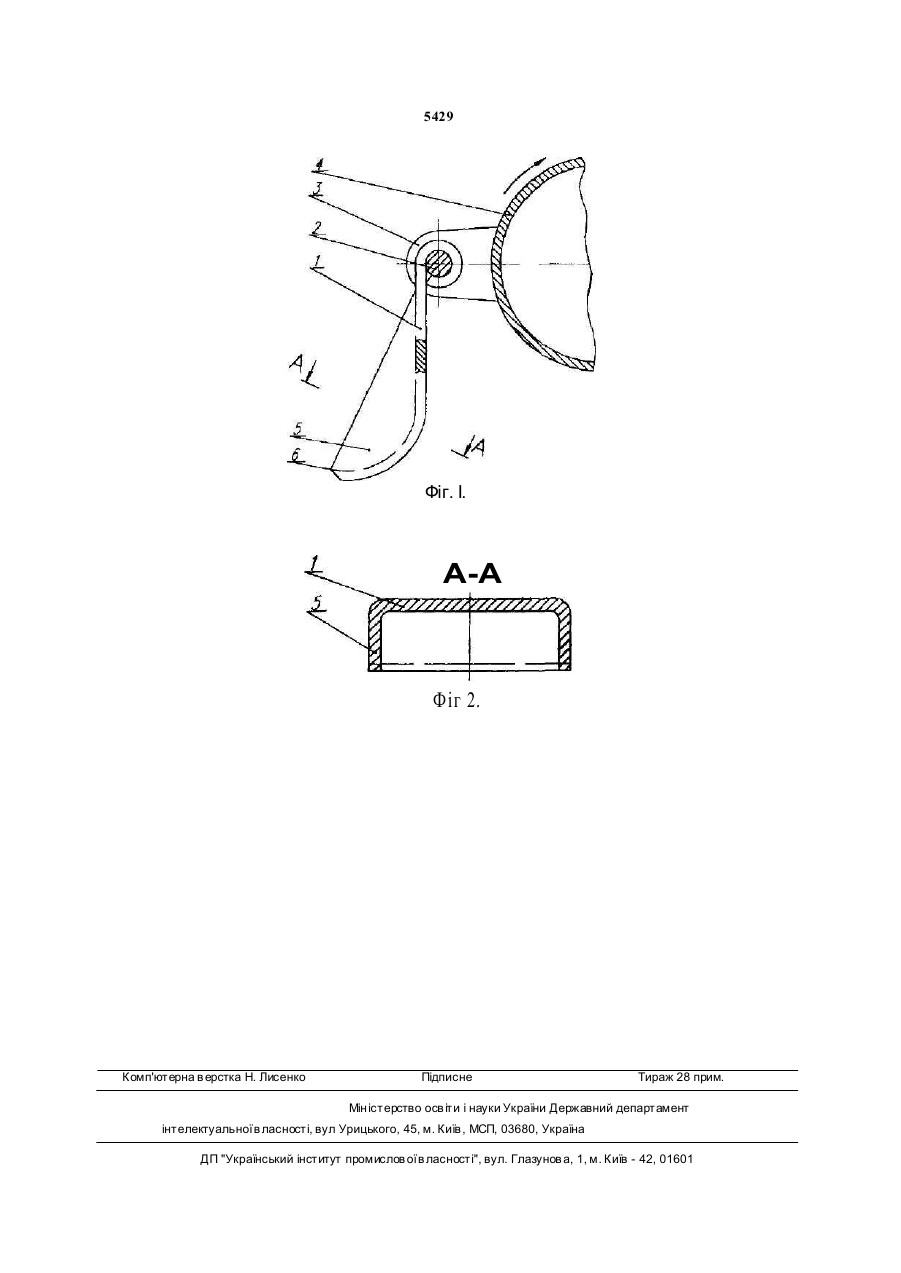

Гичкозрізувальний апарат бурякозбирального комбайна, що складається з горизонтального вала, на осях якого закріплені ножі S-подібної форми у вер тикальній проекції, який відрізняється тим, що ніж у горизонтальній проекції виконаний Пподібним і оснащений ребрами жорсткості, які виконані змінної ширини зі зміщенням центра ваги до різальної кромки ножа. Корисна модель відноситься до сільськогосподарського машинобудування, а саме до машин для збирання цукрових буряків. Відомий різальний елемент роторного апарата [И.Е. Резник. Теория резания лезвием и основы расчета режущи х аппаратов, Москва, "Ма шиностроение", 1975, стр.229], виконаний у вигляді пластини зігнутої по радіусу і загостреної з вільного кінця. Недоліком відомого різального елемента є відносно велика металоємкість конструкції, що впливає на вартість конструкції, а також невелика стійкість підшипникових вузлів роторного вала. Відомий гичкозрізувальний аппарат бурякозбирально го комбайна [ди в патен т України №35413А, МПК A01D55/00 Бюл. №2. 2001р], що складається з горизонтального вала, на осях якого закріплені ножі S-подібної форми у вертикальній проекції. Недоліком відомого гичкозрізувального апарата є відносно велика металоємкість конструкції, що впливає на вартість конструкції, а також недостатньо велика стійкість підшипників роторного вала. В основу корисної моделі поставлена задача збільшення зусилля зрізування ножа гичкозрізувального апарата і зменшення металоємкості шляхом виконання гичкозрізувального апарата бурякозбирального комбайна, що складається з горизонтального вала , на ося х якого закріплені ножі S-подІбної форми у вертикальній проекції, причому ніж у горизонтальній проекції виконаний П-подібним, І оснащений ребрами жорсткості, що дозволяє максимально наблизити центр ваги ножа до поверхні різальної кромки і отримати достатнє зусилля зрізування гички цукрових буряків, а також за рахунок цього зменшити металоємкість конструкції. Ніж гичкозрізувального апарата зображений на Фіг 1, на Фіг. -2 переріз А-А на Фіг.1. Ніж 1 гичкозрізувального апарата S-подібний у вертикальній проекції встановлений на осі 2, закріпленій на щоках 3 вала ротора 4. Ніж виконаний П-подібним у горизонтальній проекції з ребрами жорсткості 5 перемінної ширини зі зміщенням центра ваги до різальної кромки ножа 6. Гичкозрізувальний апарат працює наступним чином. Вал ротора 4 гичкозрізувального апарата, який обертається, рухається вздовж рядків цукрових буряків. Ніж 1 має можливість обертання навколо осі 2 і за рахунок відцентрової' сили при обертанні валу ротора 4 відхиляється від його центру. Зрізана гичка рухається по поверхні ножа 1 і подається на шнек гичкозрізувального апарата і далі завантажується в причіп транспортуючого засобу, або розкидається на полі і використовується як добриво За рахунок використання ребер жорсткості 5 перемінної товщини центр ваги ножа 1 переміщений до поверхні різальної кромки, що дозволяє отримати достатнє зусилля зрізування при виконанні тіла ножа 1 з значно тоншою листового матеріалу, порівняно з існуючими конструкціями. Ребра жорсткості не впливають на технологію переточування ножа 1 і отримання необхідної гостроти різальної кромки при його переточуванні. О) CM ТІ-ю 5429 Фіг. І. A-A Фіг 2. Комп'ютерна в ерстка Н. Лисенко Підписне Тираж 28 прим. Міністерство осв іт и і науки України Державний департамент інтелектуальної в ласності, вул Урицького, 45, м. Київ , МСП, 03680, Україна ДП "Український інститут промислов ої в ласності", вул. Глазунов а, 1, м. Київ - 42, 01601
