Штанген-нутромір

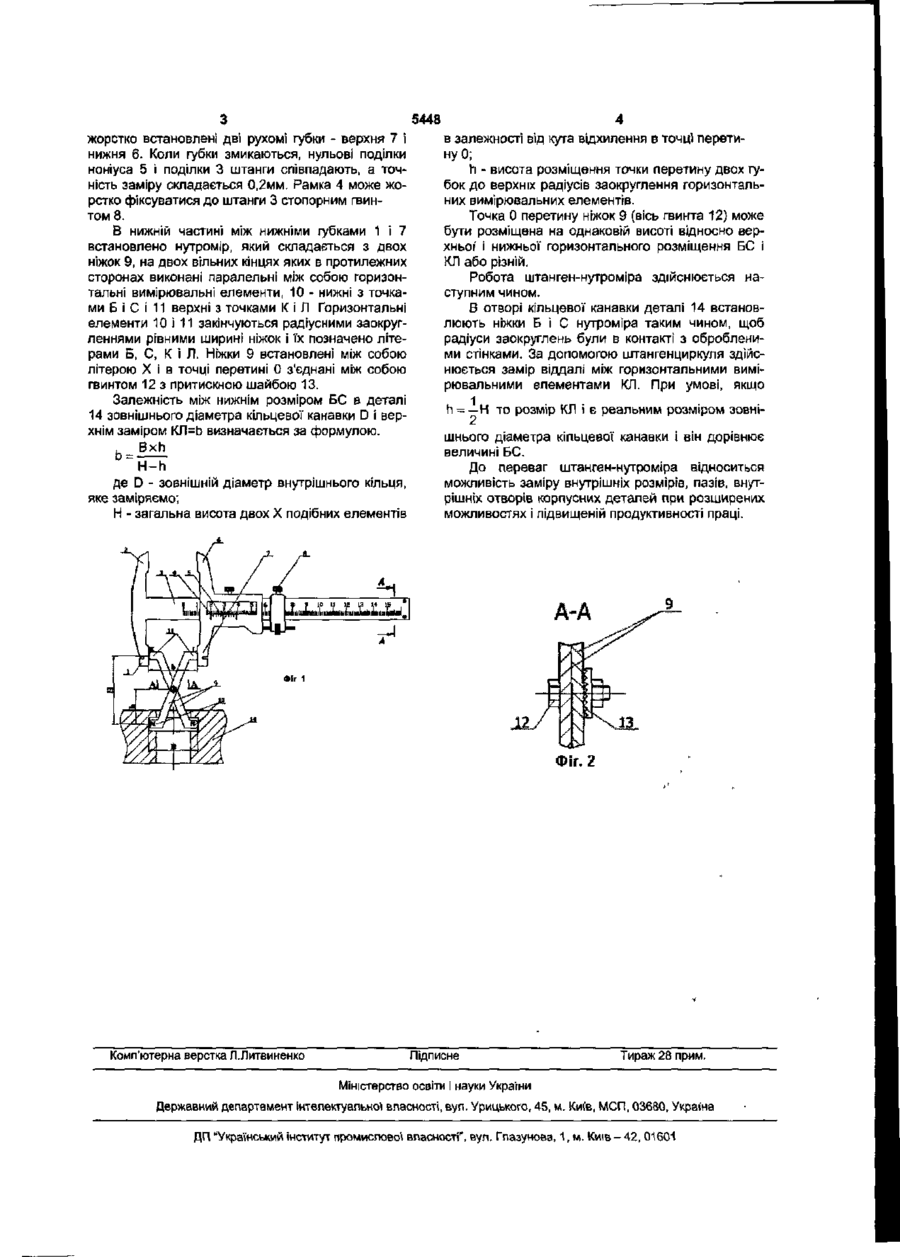

Штанген-нутромір, що виконаний у вигляді штанги з масштабною лінійкою, двох нерухомих губок, рамки з шкалою ноніуса та стопорного гвинта і двох рухомих губок, губок для заміру внутрішніх розмірів, який відрізняється тим, що вимірювальні елементи виконані у вигляді двох двосторонніх ніжок, які з'єднані між собою у вигляді літери X рухомо в точці їх перетину з можливістю відносного кутового повертання, причому кожна ніжка з двох зовнішніх боків в протилежних напря Корисна модель відноситься до машинобудування і може мати використання при заміру ширини кільцевих канавок виконаних в отворах корпусних деталей. Відомий штанген-нутромір, який виконаний у вигляді штанги з масштабною лінійкою, двох нерухомих губок, рамки з шкалою ноніуса та стопорного гвинта і двох рухомих губок, губок для заміру внутрішніх розмірів (Соколов Б.А , Румянцев А.В. Практикум по металлообработке. М Просвещение 1978, рис.436) Основний недолік штанген-нутроміра - обмежені технологічні можливості і мала продуктивність контрольних операцій. Задачею корисної моделі є створення штанген-нутроміра для підвищення продуктивності праці і розширення технологічних можливостей. Задачу досягають шляхом виконання штангеннутроміра у вигляді штанги з масштабною лінійкою, двох нерухомих губок, рамки з шкалою ноніуса та стопорного гвинта і двох рухомих губок, губок для заміру внутрішніх розмірів, причому вимірювальні елементи виконані у вигляді двох двосторонніх ніжок, які з'єднані між собою у вигляді літери X рухомо в точці їх перетину з можливістю відносного кутового повертання, причому у кожної мках виконана з горизонтальними вимірювальними елементами, у яких зовнішні радіуси заокруглення рівні половині ширини ніжки, які паралельні між собою і їх віддалі від точки їх перетину є різними в залежності від точки їх перетину, а величина b зовнішньої віддалі між радіусами заокруглення зверху і знизу визначається з залежності: Ь= H-h де D - зовнішній діаметр внутрішнього кільця, яке заміряють; Н - загальна висота двох Х-подібних елементів в залежності від кута відхилення в точці перетину 0; h - висота розміщення точки перетину двох губок до верхніх радіусів заокруглення горизонтальних вимірювальних елементів. ніжки з двох зовнішніх сторін в протилежних напрямках виконані горизонтальні вимірювальні елементи з зовнішніми радіусними закругленнями рівними половині ширини ніжки, які паралельні між собою і їх віддалі від точки їх перетину є різними в залежності від точки їх перетину, а величина Ь зовнішньої віддалі між радіусами закруглення зверху і знизу визначається з залежності: , Dxh D= H-h де D - зовнішній діаметр внутрішнього кільця, яке заміряємо; Н -загальна висота двох X подібних елементів в залежності від кута відхилення в точці перетину 0; h - висота розміщення точки перетину двох губок до верхніх радіусів заокруглення горизонтальних вимірювальних елементів. Штанген-нутромір зображено на ФІг.1, Фіг.2 перезіз по А-А на Фіг.1. Штанген-нутромір складається з двох нерухомих губок - нижньої 1 і верхньої 2, які жорстко закріплені до штанги 3 з двох сторін з лівого її кінця. По штанзі 3 переміщається рамка 4, на якій знаходиться шкала ноніуса 5. На рамці 4 з двох сторін 5448 жорстко встановлені дві рухомі губки - верхня 7 і нижня 6. Коли губки змикаються, нульові поділки ноніуса 5 і поділки 3 штанги співпадають, а точність заміру складається 0,2мм. Рамка 4 може жорстко фіксуватися до штанги 3 стопорним гвинтом 8. В нижній частині між нижніми губками 1 і 7 встановлено нутромір, який складається з двох ніжок 9, на двох вільних кінцях яких в протилежних сторонах виконані паралельні між собою горизонтальні вимірювальні елементи, 10 - нижні з точками Б і С і 11 верхні з точками К і Л Горизонтальні елементи 10 і 11 закінчуються радіусними заокругленнями рівними ширині ніжок і їх позначено літерами Б, С, К і Л. Ніжки 9 встановлені між собою літерою X і в точці перетині 0 з'єднані між собою гвинтом 12 з притискною шайбою 13. Залежність між нижнім розміром БС в деталі 14 зовнішнього діаметра кільцевої канавки D і верхнім заміром КЛ=Ь визначається за формулою. . Bxh о= H-h де D - зовнішній діаметр внутрішнього кільця, яке заміряємо", Н - загальна висота двох X подібних елементів Комп'ютерна верстка Л.Литвиненко в залежності від кута відхилення в точці перетину 0; h - висота розміщення точки перетину двох губок до верхніх радіусів заокруглення горизонтальних вимірювальних елементів. Точка 0 перетину ніжок 9 (вісь гвинта 12) може бути розміщена на однаковій висоті відносно верхньої і нижньої горизонтального розміщення БС і КЛ або різній. Робота штанген-нутроміра здійснюється наступним чином. В отворі кільцевої канавки деталі 14 встановлюють ніжки Б і С нутроміра таким чином, щоб радіуси заокруглень були в контакті з обробленими стінками. За допомогою штангенциркуля здійснюється замір віддалі між горизонтальними вимірювальними елементами КЛ. При умові, якщо 1 h = — Н то розмір КЛ і є реальним розміром зовнішнього діаметра кільцевої канавки і він дорівнює величині БС. До переваг штанген-нутроміра відноситься можливість заміру внутрішніх розмірів, пазів, внутрішніх отворів корпусних деталей при розширених можливостях і підвищеній продуктивності праці. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вуп. Глазунова, 1, м. Київ - 42, 01601
