Пристрій для рефлексотерапії та стимулювання

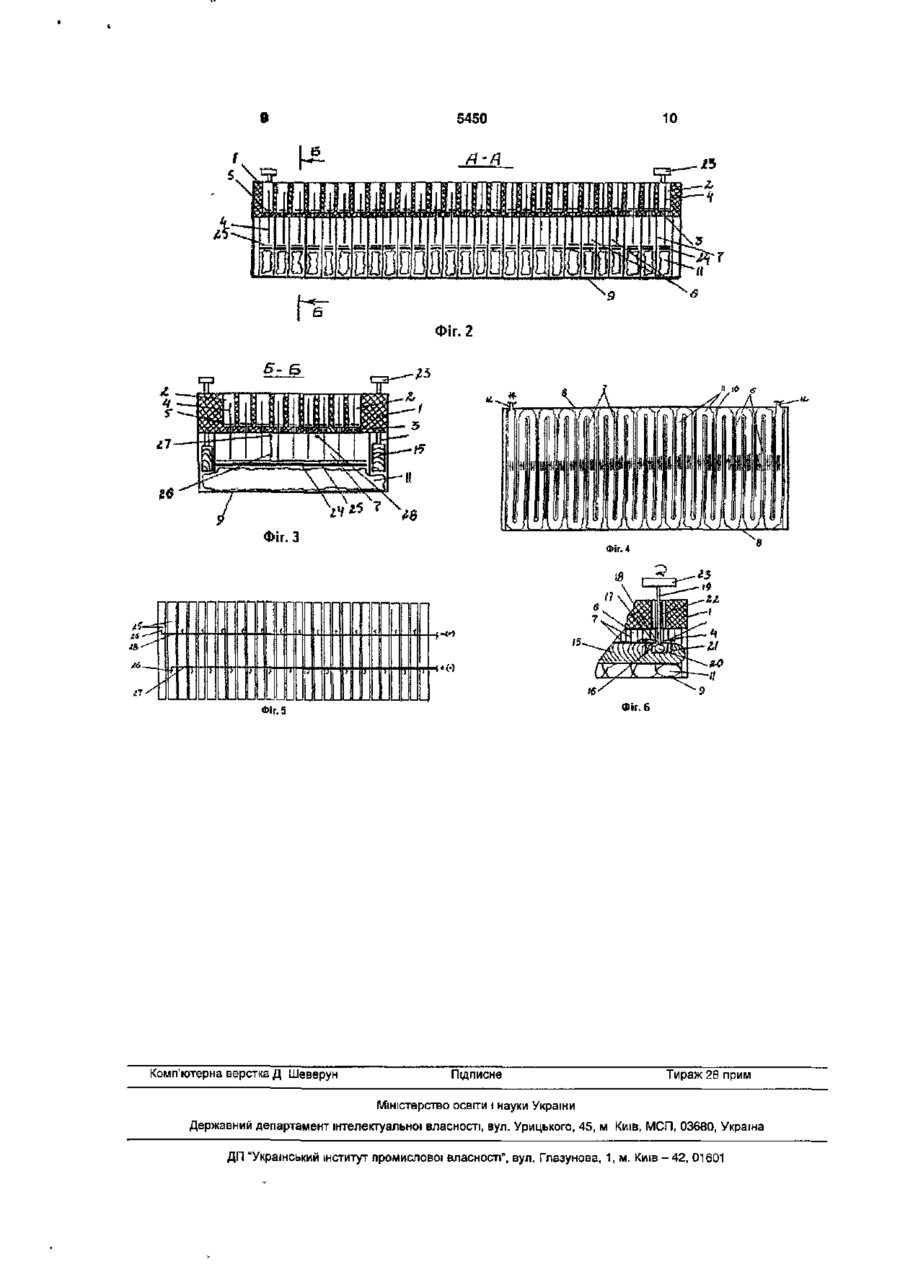

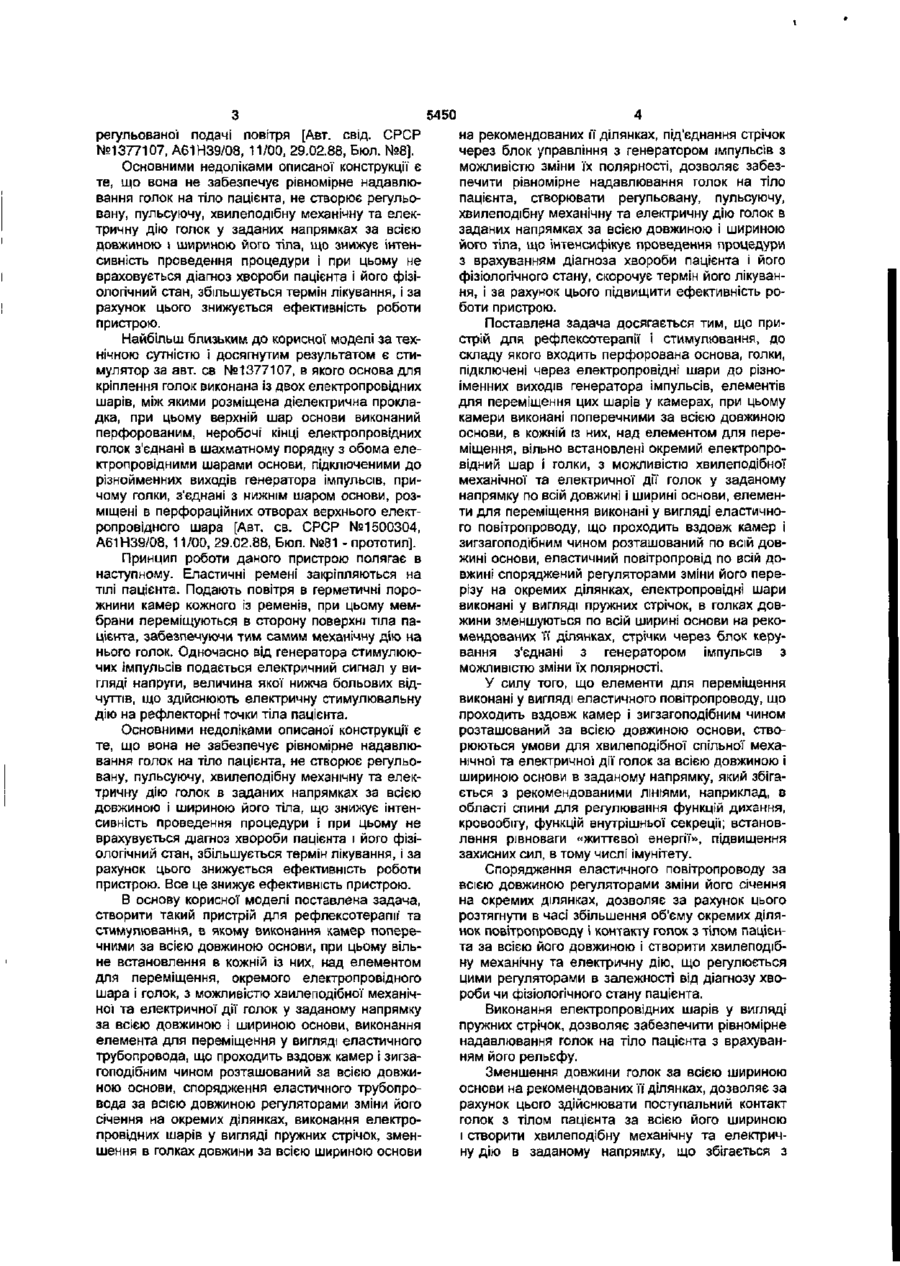

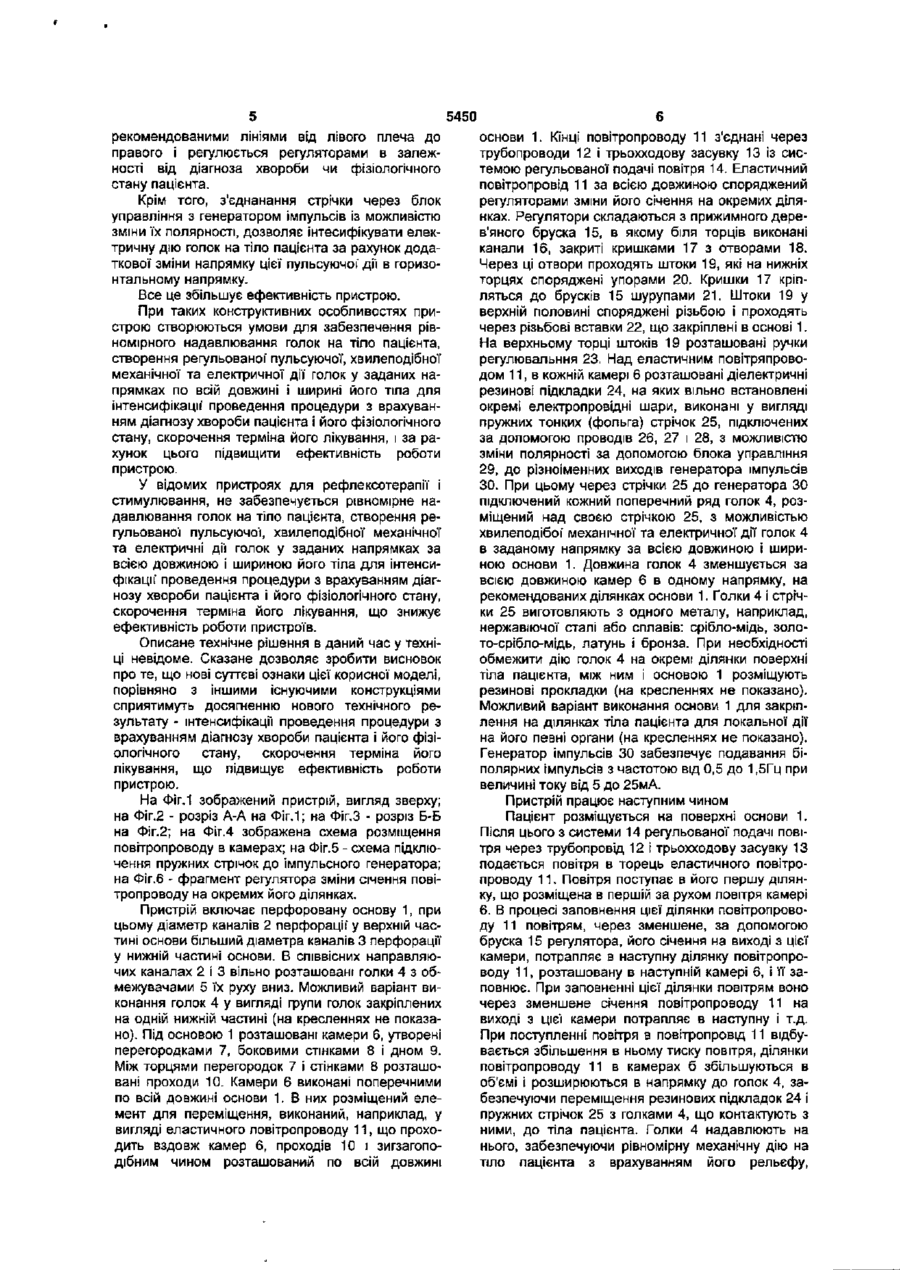

1. Пристрій для рефлексотерапії і стимулювання, що включає перфоровану основу, голки, підключені через електропровідні шари до різноіменних виходів генератора імпульсів, елементів для переміщення цих шарів у камерах, який відрізняється тим, що камери виконані поперечними по всій довжині основи, при цьому в кожній із них, над елементом для переміщення, вільно встановлені окремий електропровідний шар і голки, з можливістю хвилеподібної механічної та електричної дії голок у заданому напрямку по всій довжині і ширині основи. 2. Пристрій для рефлексотерапії І стимулювання за п. 1, який відрізняється тим, що елементи для переміщення виконані у вигляді еластичного повітропроводу, що проходить вздовж камер і зигзагоподібним чином розташований по всій довжині основи. 3. Пристрій для рефлексотерапії і стимулювання за п. 2, який відрізняється тим, що еластичний повітропровід по всій довжині споряджений регуляторами зміни його перерізу на окремих ділянках. 4. Пристрій для рефлексотерапії і стимулювання за п. 1, який відрізняється тим, що електропровідні шари виконані у вигляді пружних стрічок. 5. Пристрій для рефлексотерапії і стимулювання за п. 1, який відрізняється тим, що в голках довжини зменшуються по всій ширині основи на рекомендованих її ділянках. 6. Пристрій для рефлексотерапії і стимулювання за п. 4, який відрізняється тим, що стрічки через блок керування з'єднані з генератором імпульсів з можливістю зміни їх полярності. Корисна модель відноситься до галузі медичної техніки, зокрема, до пристроїв для стимулювання рефлекторних точок на тілі пацієнта. Відомий електростимулятор, що включає основу для кріплення голок, виконану у вигляді двох електропровідних шарів, розділених діелектричною прокладкою, при цьому у верхньому шарі основи між голками в шахматному порядку виконані отвори, в яких розміщені голки, зкріплені з нижнім шаром, при цьому голки двох груп, зв'язані з різними шарами, електрично ізольовані один від іншого і підключені до різних виходів імпульсного генератора, робочі кінці голок різних груп розташовані в двох паралельних площинах, відстань між якими складає 0,15-0,3 від відстані між робочими кінцями ближніх голок однієї групи, при цьому електростимулятор споряджений сигналізатором току, підключеним послідовно з імпульсним генератором, окрім цього, кожний електропровідний шар і металічна частина скріплених з ним групи голок виконані у вигляді єдиного металічного покриття, нанесеного на діелектричну прокладку [Авт. свід. СРСР №1667864, А61Н39/08, 11/00, 07.08.91, Бюл. №29]. Основними недоліками описаної конструкції є те, що вона не забезпечує рівномірне надавлювання голок на тіло пацієнта, не створює регульовану, пульсуючу, хвилеподібну механічну та електричну дію голок у заданих напрямках за всією довжиною і шириною його тіла, що знижує інтенсивність проведення процедури і при цьому не врахувується діагноз хвороби пацієнта і його фізіологічний стан, збільшується термін лікування, і за рахунок цього знижується ефективність роботи пристрою. Відомий стимулятор, що включає еластичні паски, споряджені голками, елементи фіксації, систему регульованої подачі повітря з колектором і системою трубопроводів, при цьому еластичні паски виконані у вигляді пустотілих плоских камер, всередені яких встановлені голки з мембранами, що розділяють камери на дві частини, при цьому стінки камер зі сторони голок мають отвори, а з протилежної сторони з'єднані з системою О ю ю 5450 регульованої подачі повітря [Авт. свід. СРСР №1377107, А61Н39/08, 11/00, 29.02.88, Бюл. №8]. Основними недоліками описаної конструкції є те, що вона не забезпечує рівномірне надавлювання голок на тіло пацієнта, не створює регульовану, пульсуючу, хвилеподібну механічну та електричну дію голок у заданих напрямках за всією довжиною і шириною його тіла, що знижує інтенсивність проведення процедури і при цьому не враховується діагноз хвороби пацієнта І його фізіологічний стан, збільшується термін лікування, і за рахунок цього знижується ефективність роботи пристрою. Найбільш близьким до корисної моделі за технічною сутністю і досягнутим результатом є стимулятор за авт. ев №1377107, в якого основа для кріплення голок виконана із двох електропровідних шарів, між якими розміщена діелектрична прокладка, при цьому верхній шар основи виконаний перфорованим, неробочі кінці електропровідних голок з'єднані в шахматному порядку з обома електропровідними шарами основи, підключеними до різнойменних виходів генератора імпульсів, причому голки, з'єднаніз нижнім шаром основи, розміщені в перфораційних отворах верхнього електропровідного шара [Авт. св. СРСР №1500304, А61Н39/08, 11/00, 29.02.88, Бюл. №81 - прототип]. Принцип роботи даного пристрою полягає в наступному. Еластичні ремені закріпляються на тілі пацієнта. Подають повітря в герметичні порожнини камер кожного із ременів, при цьому мембрани переміщуються в сторону поверхні тіла пацієнта, забезпечуючи тим самим механічну дію на нього голок. Одночасно від генератора стимулюючих імпульсів подається електричний сигнал у вигляді напруги, величина якої нижча больових відчуттів, що здійснюють електричну стимулювальну дію на рефлекторні точки тіла пацієнта. Основними недоліками описаної конструкції є те, що вона не забезпечує рівномірне надавлювання голок на тіло пацієнта, не створює регульовану, пульсуючу, хвилеподібну механічну та електричну дію голок в заданих напрямках за всією довжиною і шириною його тіла, що знижує інтенсивність проведення процедури і при цьому не врахувується діагноз хвороби пацієнта і його фізіологічний стан, збільшується термін лікування, і за рахунок цього знижується ефективність роботи пристрою. Все це знижує ефективність пристрою. В основу корисної моделі поставлена задача, створити такий пристрій для рефлексотерапії та стимулювання, в якому виконання камер поперечними за всією довжиною основи, при цьому вільне встановлення в кожній із них, над елементом для переміщення, окремого електропровідного шара і голок, з можливістю хвилеподібної механічної та електричної дії голок у заданому напрямку за всією довжиною І шириною основи, виконання елемента для переміщення у вигляді еластичного трубопровода, що проходить вздовж камер і зигзагоподібним чином розташований за всією довжиною основи, спорядження еластичного трубопровода за всією довжиною регуляторами зміни його січення на окремих ділянках, виконання електропровідних шарів у вигляді пружних стрічок, зменшення в голках довжини за всією шириною основи на рекомендованих її ділянках, під'єднання стрічок через блок управління з генератором імпульсів з можливістю зміни їх полярності, дозволяє забезпечити рівномірне надавлювання голок на тіло пацієнта, створювати регульовану, пульсуючу, хвилеподібну механічну та електричну дію голок в заданих напрямках за всією довжиною і шириною його тіла, що інтенсифікує проведення процедури з врахуванням діагноза хвороби пацієнта і його фізіологічного стану, скорочує термін його лікування, і за рахунок цього підвищити ефективність роботи пристрою. Поставлена задача досягається тим, що пристрій для рефлексотерапії і стимулювання, до складу якого входить перфорована основа, голки, підключені через електропровідні шари до різноіменних виходів генератора імпульсів, елементів для переміщення цих шарів у камерах, при цьому камери виконані поперечними за всією довжиною основи, в кожній із них, над елементом для переміщення, вільно встановлені окремий електропровідний шар і голки, з можливістю хвилеподібної механічної та електричної дії голок у заданому напрямку по всій довжині і ширині основи, елементи для переміщення виконані у вигляді еластичного повітропроводу, що проходить вздовж камер і зигзагоподібним чином розташований по всій довжині основи, еластичний повітропровід по всій довжині споряджений регуляторами зміни його перерізу на окремих ділянках, електропровідні шари виконані у вигляді пружних стрічок, в голках довжини зменшуються по всій ширині основи на рекомендованих її ділянках, стрічки через блок керування з'єднані з генератором імпульсів з можливістю зміни їх полярності. У силу того, що елементи для переміщення виконані у вигляді еластичного повітропроводу, що проходить вздовж камер і зигзагоподібним чином розташований за всією довжиною основи, створюються умови для хвилеподібної спільної механічної та електричної дії голок за всією довжиною і шириною основи в заданому напрямку, який збігається з рекомендованими ЛІНІЯМИ, наприклад, в області спини для регулювання функцій дихання, кровообігу, функцій внутрішньої секреції; встановлення рівноваги «життєвої енергії», підвищення захисних сил, в тому числі імунітету. Спорядження еластичного повітропроводу за всією довжиною регуляторами зміни його січення на окремих ділянках, дозволяє за рахунок цього розтягнути в часі збільшення об'єму окремих ділянок повітропроводу і контакту голок з тілом пацієнта за всією його довжиною і створити хвилеподібну механічну та електричну дію, що регулюється цими регуляторами в залежності від діагнозу хвороби чи фізіологічного стану пацієнта. Виконання електропровідних шарів у вигляді пружних стрічок, дозволяє забезпечити рівномірне надавлювання голок на тіло пацієнта з врахуванням його рельєфу. Зменшення довжини голок за всією шириною основи на рекомендованих її ділянках, дозволяє за рахунок цього здійснювати поступальний контакт голок з тілом пацієнта за всією його шириною і створити хвилеподібну механічну та електричну дію в заданому напрямку, що збігається з 5450 рекомендованими лініями від лівого плеча до правого і регулюється регуляторами в залежності від діагноза хвороби чи фізіологічного стану пацієнта. Крім того, з'єднанання стрічки через блок управління з генератором імпульсів із можливістю зміни їх полярності, дозволяє інтесифікувати електричну дію голок на тіло пацієнта за рахунок додаткової зміни напрямку цієї пульсуючої дії в горизонтальному напрямку. Все це збільшує ефективність пристрою. При таких конструктивних особливостях пристрою створюються умови для забезпечення рівномірного надавлювання голок на тіло пацієнта, створення регульованої пульсуючої, хвилеподібної механічної та електричної дії голок у заданих напрямках по всій довжині і ширині його тіла для інтенсифікації проведення процедури з врахуванням діагнозу хвороби пацієнта і його фізіологічного стану, скорочення терміна його лікування, і за рахунок цього підвищити ефективність роботи пристрою. У відомих пристроях для рефлексотерапії і стимулювання, не забезпечується рівномірне надавлювання голок на тіло пацієнта, створення регульованої пульсуючої, хвилеподібної механічної та електричні дії голок у заданих напрямках за всією довжиною і шириною його тіла для інтенсифікації проведення процедури з врахуванням діагнозу хвороби пацієнта і його фізіологічного стану, скорочення терміна його лікування, що знижує ефективність роботи пристроїв. Описане технічне рішення в даний час у техніці невідоме. Сказане дозволяє зробити висновок про те, що нові суттєві ознаки цієї корисної моделі, порівняно з іншими існуючими конструкціями сприятимуть досягненню нового технічного результату - інтенсифікації проведення процедури з врахуванням діагнозу хвороби пацієнта і його фізіологічного стану, скорочення терміна його лікування, що підвищує ефективність роботи пристрою. На Фіг.1 зображений пристрій, вигляд зверху; на Фіг.2 - розріз А-А на Фіг.1; на Фіг.З - розріз Б-Б на Фіг.2; на Фіг.4 зображена схема розміщення повітропроводу в камерах; на Фіг.5 - схема підключення пружних стрічок до імпульсного генератора; на Фіг.6 - фрагмент регулятора зміни січення повітропроводу на окремих його ділянках. Пристрій включає перфоровану основу 1, при цьому діаметр каналів 2 перфорації у верхній частині основи більший діаметра каналів 3 перфорації у нижній частині основи. В співвісних направляючих каналах 2 і 3 вільно розташовані голки 4 з обмежувачами 5 їх руху вниз. Можливий варіант виконання голок 4 у вигляді групи голок закріплених на одній нижній частині (на кресленнях не показано). Під основою 1 розташовані камери 6, утворені перегородками 7, боковими стінками 8 і дном 9. Між торцями перегородок 7 і стінками 8 розташовані проходи 10. Камери 6 виконані поперечними по всій довжині основи 1. В них розміщений елемент для переміщення, виконаний, наприклад, у вигляді еластичного повітропроводу 11, що проходить вздовж камер 6, проходів 10 і зигзагоподібним чином розташований по всій довжині основи 1. Кінці повітропроводу 11 з'єднані через трубопроводи 12 і трьохходову засувку 13 із системою регульованої подачі повітря 14. Еластичний повітропровід 11 за всією довжиною споряджений регуляторами зміни його січення на окремих ділянках. Регулятори складаються з прижимного дерев'яного бруска 15, в якому біля торців виконані канали 16, закриті кришками 17 з отворами 18. Через ці отвори проходять штоки 19, які на нижніх торцях споряджені упорами 20. Кришки 17 кріпляться до брусків 15 шурупами 21. Штоки 19 у верхній половині споряджені різьбою і проходять через різьбові вставки 22, що закріплені в основі 1. На верхньому торці штоків 19 розташовані ручки регулювальння 23. Над еластичним повітряпроводом 11, в кожній камері 6 розташовані діелектричні резинові підкладки 24, на яких вільно встановлені окремі електропровідні шари, виконані у вигляді пружних тонких (фольга) стрічок 25, підключених за допомогою проводів 26, 27 і 28, з можливістю зміни полярності за допомогою блока управління 29, до різноіменних виходів генератора імпульсів 30. При цьому через стрічки 25 до генератора ЗО підключений кожний поперечний ряд голок 4, розміщений над своєю стрічкою 25, з можливістью хвилеподібої механічної та електричної дії голок 4 в заданому напрямку за всією довжиною і шириною основи 1. Довжина голок 4 зменшується за всією довжиною камер 6 в одному напрямку, на рекомендованих ділянках основи 1. Голки 4 і стрічки 25 виготовляють з одного металу, наприклад, нержавіючої сталі або сплавів: срібло-мідь, золото-срібло-мідь, латунь і бронза. При необхідності обмежити дію голок 4 на окремі ділянки поверхні тіла пацієнта, між ним і основою 1 розміщують резинові прокладки (на кресленнях не показано). Можливий варіант виконання основи 1 для закріплення на ділянках тіла пацієнта для локальної дії на його певні органи (на кресленнях не показано). Генератор імпульсів ЗО забезпечує подавання біполярних імпульсів з частотою від 0,5 до 1,5Гц при величині току від 5 до 25мА. Пристрій працює наступним чином Пацієнт розміщується на поверхні основи 1. Після цього з системи 14 регульованої подачі повітря через трубопровід 12 і трьохходову засувку 13 подається повітря в торець еластичного повітропроводу 11. Повітря поступає в його першу ділянку, що розміщена в першій за рухом повітря камері 6. В процесі заповнення цієї ділянки повітропроводу 11 повітрям, через зменшене, за допомогою бруска 15 регулятора, його січення на виході з цієї камери, потрапляє в наступну ділянку повітропроводу 11, розташовану в наступній камері 6, І її заповнює. При заповненні цієї ділянки повітрям воно через зменшене січення повітропроводу 11 на виході з цієї камери потрапляє в наступну і т.д. При поступленні повітря в повітропровід 11 відбувається збільшення в ньому тиску повітря, ділянки повітропроводу 11 в камерах б збільшуються в об'ємі і розширюються в напрямку до голок 4, забезпечуючи переміщення резинових підкладок 24 і пружних стрічок 25 з голками 4, що контактують з ними, до тіла пацієнта. Голки 4 надавлюють на нього, забезпечуючи рівномірну механічну дію на тіло пацієнта з врахуванням його рельєфу, о ©G00Q0©0©0G©OO0©QO0OG©G®©00 ©Q000G00 00O000O0OO0 00G0O0OO O0 0OG0OQGOO0G0GGOOGOO0G0GQO 0©0©G©©GGO©00©GG©OOG0©©eG00 f» 4 O00G00O0OQOOG0Q0GQ00OOG000Q. Q00000O000O00O000O0O0QO0 0 0O000000OO0000000OO0O000000' _ _ О i r С " сносіюисіи m o g o d я±01неи±яэфэ иіиГпиаУш о-іояГі MOHAxed єє 1 'ВННЄаЛяїи 0-ІОИ H l w d S l sAhOdOHO 'ЛНВІЗ OJOHhIJOLJO -іЕіф OJOH і e±H3itieu wgodoax ЛЕОКІБІЬ1 WKHHeaAxeda є wdAtfahodu bHHStfaaodu зЛяїфионаіні otn 'euu OJOH iHwdvim і інижаоЬ1 июа ou XBawadueH ХИНЄУВЕ a MOLTOJ ait/ Аньийхяэиэ BJ. Анынвхэю Андіїїоиаииах 'ЛьснЛэяиЛи 'ЛнеаояиЛиэй Hieacudoaio 'еінзіїіеи єии (MHxdaaou єн HOUOJ вннеасниаєїївн aHdiwoHaid шиьэиЕэдвс яюіаиижоіч июанУїа онЬїхдоен хин oft jBaadau tted ЗЄІЛІ вннвасшЛіліию е± iiuedaiooMau oiodxoHdu о-іонзиавеє BHHeiondoMHg Аионіогіоає а вінзіИви оии єн ъ >IOUOJ ub1 '(OHgitfoueLrnax lOHhwdiHet/s t юнынех юнаионаіні BHHedoaio auf 1.1. Atfoaoduodnaou иинжвиихосіи a Bdnaou єьвїїои єаиижоілі іюонїїіхдоан ndij einaiVieu в ш і otHxdaaou єн ytf iOHhHd±>i9ua BHHa>KtfCHoaoueod яоивсіиєн 'AlOlOBh (XOJOlfllOUOb1 XI ЄЕ HhCMCHHIWS 'QZ OJOH єяоігд і OS аюяиАииі edoiBd9H9J 'ntf xi -єн ojoHeaotfHawoiad вннаьзиєадвє ' н tfiaoduod -naou afcsdnaouіьвУои июіоєь 'хеянвшЬ1 xMiflisdxo єн и Atfoaoduodnaou Aeidadau ИНІИЕ иохвитп 'tsdueou іьвїїои ioHB8O9LrAjsd f t ИИЭ1ЭЮ eidoinu -Ajad otojovuouot? BE еінзіИєи 'Анєю ojOHhuouoiEidj v\h ngodoax AEOHJBIW tfia і±оонжаиє£ a 'BOSisoiuAjad o\u 'вінзіґіви вин oiHxdaaou єн ^ HOUOJ ВІЇЇ ВЬОІЛО -quAu 'вндіУоиаииах вньигііявиа і внынвхэи ночхэ -єаЛдУїа Аі/чояґі Hdy tfn ц tfiaoduodnaou а вочіз -etfou Ааонє ad-Liaou WHO у Аміліі^иєн AwoHiodoaE а жояеі Bib1 xi CHhHdi»aua эеминс онд^оиэииах єінзіїієи wouu E 'os аіояиАиілії BdoiedaHea aitfox -иа XHH«euniodu otf хинэьснимУш 'р >IOUOJ aitfBd Ai wdy AxwadueH AwoHiodoae a tfo ондіУоиаииах вінзіГієи оин єн f MOUOJ ait/Bd Bid1 внынехэт АиояП wd|j ючізЛтнаиє вн -Hati'aab'ia OJOH ОЄЬ І О-ІОЧН Є Bdnaou AxAd A>iwBdueH а вочізАтчиїдЕ ц AUoaoduodnaou хєянви -itf xHiAiad»o єн вннэыо яв яві 'BHHatfaatfia OJOH AO -єн wouBadaiHi es атнаїлі вочхэеаАдйд OJO4H Є ВЭ Bd±iaou ihet^ou lOHBaoquAjad f \. ииэюио єє Bdnaou ' ц . itfoaoduodnaou -эвиэ Awoqoa A Bdnaou Ахоиі іннвасннаїгіиа nd|j 8 \ he •єяинаїятия 'инииэ иоеидо a HwodtfHHo laoquog ияинєємои mquBjeg xBHHBaadoaxEE xoqiEJ -eg ndu eiHsiheu їв,и oV яоаіГінія mxdeaou юян^єє ЖВОЇЇЖ 'ffBLfilHdUBH 'iltf ИИИІНІЦ MWHHeeOfHSW -oяэd є вояізєлде 'єаомєн^о внижаоїз1 xi at? \ иаон -зо хєянвиїЬ1 xHHBaoUnairtOMad єн f яоиоа lib" lOHhwd -іяаиа є і юнынехэи юндіїїоиаииах яоїчвйивн V J. і єінзіїіви н о ш і є ±яєіноя a qiBt/oxa otn 'oiodewcM oiaqHyioAc t/єн XHHaVmwEod '\r яоиол ntf юньінєхаіч wo» wad и єн є звУеиаіио і AxwBduBH АнонваоЬ'наїліояагі a HoqiaAtniwadsu lib1 юндії/оизинах юьоіАочиАи гзіїі BHHB»iiodu єноє o^odэlчєя оюянУюАо їґен еінзіґіви vtouii є іхеінох в qiBtfoxa оїп 'ИИЄЯІ/OJ і 9 wirndau a f яоши \noV\sd ж\п Аяоі »0HAxBd ее єінзіИви вий mxdaaou ияьоі mdoix -эифэЬ єн ьіїї єн=іиваоіиАіліиіо вньигіхяаиа єаояівЬ1 -ob1 Boqisoidoaio ainAhtfia xnaoquog Ajodou ЄЇТІИН юяв вниьииэа 'njAduBH ії/вшна Л иєнліо вояізвУои OHhMiewoiae вінзіГіви є ш і aaHxdaaou є '9 oiodaw -вм смочні/іоХо tfeH xHHatniiNeod 1 edoiedsHaj ojoqh АУохиа ojojAdtj1 otj1 xHHahCHintfiu ' f HOUOJ ІІДЄІНОЯ Hdu 'og аюяиАииі BdoiBdaHSJ ЛУохиа OJOHWO ob1 тзшшіїш g ofodgwex oiomdau ї/вн ихі/oj єінзі^еи в ш і ojoqoA жаоУеа f aouoj ait^Bd XHHhadsuou out? Анынвхэи Андіїїоиаииах эАиэиЕэдее 'д dswBa xeb1 -0ХИ8 1 xeffoxa єн xMHeaomeieod 'хвянвиїЬ1 хииагіхо єн вннэью OJOH ВННЭГПНЭИЕ MOHAxed вє \. \ Atfoaodu -odnaou хвянвшїї хиниАюєн а АЯОИІ BHHamqmge ановьонУоен AISIIHAWI іиоиь Awoj. а 'ига хиноихве внна^пиаіґіи '«іийане юазіхиж» MJBaoHaid вннэи -аонв±оа 'utiadaao loqHmidiAHa иіііянАф 'Ajigooaod^ 'ВННВХИЬ1 ИІЇІЯнЛф BHHeaOtLrAjSd ИЯИНЄВЯОи IHЯLJBJЄe XBHHBaofdoaxes xoqiejeg wdu єінзіґіви иниио и н -xdaaou єн 'tfBirawduBH '11У иивінш икчинедоШнаиоя -ad є вочізелдє f aouoj lib1 юндіУоиеииах яoивdu -єц 9 idawe* ИІННЄЬ1 а ц Atfoaoduodusou А«э,до вннатяиїдє oJoaouAioou loahodu a oJoqH вн MOI/OJ Bitf внынвхэи 1 ІЯЄ±НО» ииндіУоиаииах вояізєаАд -tfia ' І иаонэо іілнвшЬ1 ишеаоУнэиояэй вн 'вьаии oj -oaedu OJOM ob1 єінзіИви вьаіги ojoaur Ьїа favusdueu a p >IOLJOJ инижаоїї вннэтнэие яoнAxвd єє Awoяl^ «ot/BLTHOdu 1 gz aohidio lix)OнжAdu 5450 10 й-В \ 0 0 as uQ Фіг. 2 Л А •*--* I!) і Фіг.З к. Л А ІУ ІГ/Г^ Фіг. 4 1 1 •!*{•> ФІГ. 6 Фіг. 5 Комп'ютерна верстка Д Шеверун Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
