Трикамерний роторний двигун
Формула / Реферат
1. Трикамерний роторний двигун, дві з яких є камерами зовнішнього згоряння, а третя - лопатевий двигун, який відрізняється тим, що витискачі виконані з можливістю обертання навколо осі в протифазі з перенесенням за допомогою клапанів постійного потоку робочого тіла із зони високого у зону низького тиску, камери згоряння з'єднані з роторним лопатевим двигуном таким чином, що робоче тіло, проходячи через двигун, виконує роботу.
2. Роторний двигун за п. 1, який відрізняється тим, що камера зовнішнього згоряння виконана як мінімум одна, з витискачем, що обертається навколо осі.
3. Роторний двигун за п. 1, який відрізняється тим, що має впускні та випускні клапани.
4. Роторний двигун за п. 2, який відрізняється тим, що при виконанні двох камер і більше з'являється постійний потік і робота виконується безперервно.
5. Роторний двигун за п. 1, який відрізняється тим, що усі деталі двигуна виконані таким чином, що не мають зворотно-поступального руху і легко синхронізуються.
Текст

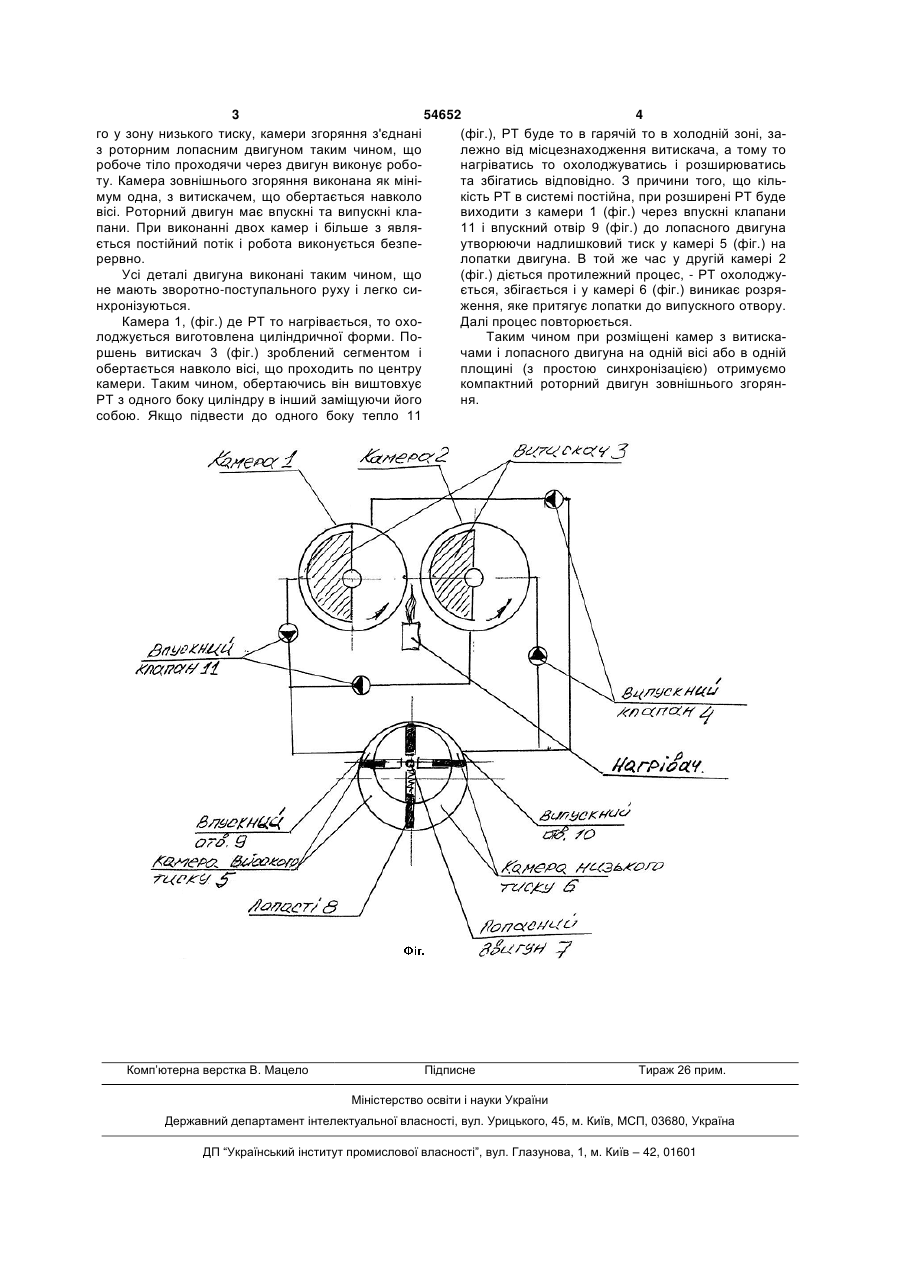

1. Трикамерний роторний двигун, дві з яких є камерами зовнішнього згоряння, а третя - лопатевий двигун, який відрізняється тим, що витискачі виконані з можливістю обертання навколо осі в протифазі з перенесенням за допомогою клапанів постійного потоку робочого тіла із зони високого у зону низького тиску, камери згоряння з'єднані з роторним лопатевим двигуном таким чином, що робоче тіло, проходячи через двигун, виконує роботу. 3 54652 4 го у зону низького тиску, камери згоряння з'єднані (фіг.), РТ буде то в гарячій то в холодній зоні, заз роторним лопасним двигуном таким чином, що лежно від місцезнаходження витискача, а тому то робоче тіло проходячи через двигун виконує робонагріватись то охолоджуватись і розширюватись ту. Камера зовнішнього згоряння виконана як мініта збігатись відповідно. З причини того, що кільмум одна, з витискачем, що обертається навколо кість РТ в системі постійна, при розширені РТ буде вісі. Роторний двигун має впускні та випускні клавиходити з камери 1 (фіг.) через впускні клапани пани. При виконанні двох камер і більше з явля11 і впускний отвір 9 (фіг.) до лопасного двигуна ється постійний потік і робота виконується безпеутворюючи надлишковий тиск у камері 5 (фіг.) на рервно. лопатки двигуна. В той же час у другій камері 2 Усі деталі двигуна виконані таким чином, що (фіг.) діється протилежний процес, - РТ охолоджуне мають зворотно-поступального руху і легко сиється, збігається і у камері 6 (фіг.) виникає розрянхронізуються. ження, яке притягує лопатки до випускного отвору. Камера 1, (фіг.) де РТ то нагрівається, то охоДалі процес повторюється. лоджується виготовлена циліндричної форми. ПоТаким чином при розміщені камер з витискаршень витискач 3 (фіг.) зроблений сегментом і чами і лопасного двигуна на одній вісі або в одній обертається навколо вісі, що проходить по центру площині (з простою синхронізацією) отримуємо камери. Таким чином, обертаючись він виштовхує компактний роторний двигун зовнішнього згорянРТ з одного боку циліндру в інший заміщуючи його ня. собою. Якщо підвести до одного боку тепло 11 Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюThree-chambered rotary engine
Автори англійськоюKublanov Yevhen Mykhailovych
Назва патенту російськоюТрехкамерный роторный двигатель
Автори російськоюКубланов Евгений Михайлович
МПК / Мітки
МПК: F02B 55/00
Мітки: двигун, роторний, трикамерний
