Прив’язь для тварини

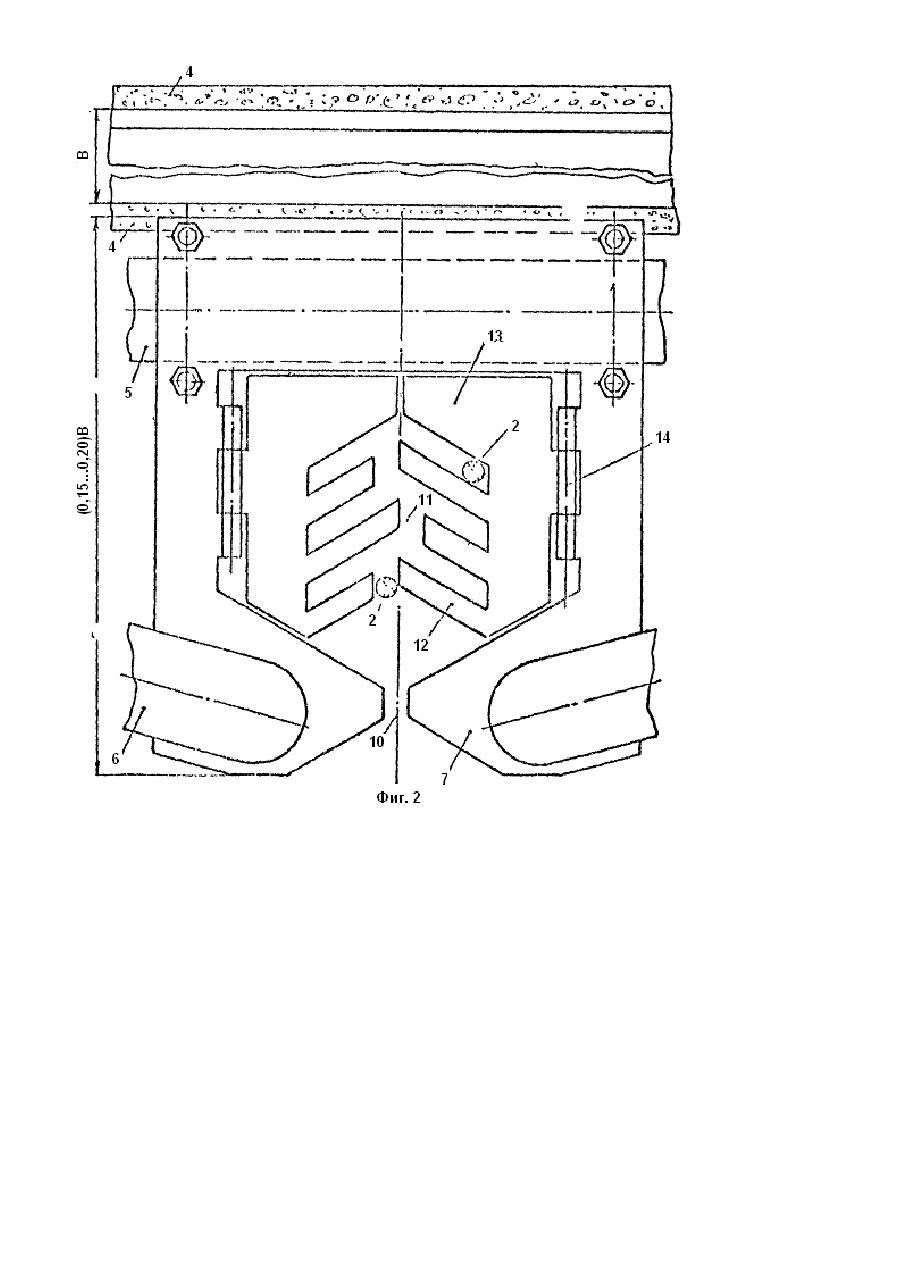

Изобретение относится к сельскому хозяйству, в частности к привязям для животных. Известна привязь для животного, содержащая ошейник с поводком и грузом на его конце, установленную перед кормушкой на основании между укосин ловушку в виде пластины с вырезом для поводка и привод [1]. Привод выполнен в виде горизонтальной параллельной кормушке тяги. Ловушка выполнена в виде установленных на шарнирах по обе стороны от выреза с возможностью поворота в вертикальной плоскости и кинематически связанных с поводком створок в виде гребенок, зубья которых обращены навстречу друг другу и под острым.углом к основанию. Выполненный равным ширине выреза зазор между каждой последующей парой противостоящих друг др угу з убьев смещен относительно зазора между предыдущей парой зубьев. Зазоры расположены в ша хматном порядке. Недостатком такой привязи является то, что появляются сложности при эксплуатации в связи с тем, что конструктивно-технологические параметры привязи не обоснованы и устанавливаются на практике интуитивно. Задачей изобретения является разработка привязи для животного за счет изменения конструктивных параметров, что обеспечивает улучшение условий ее эксплуатации. Данная задача решается тем, что в привязи для животного, содержащей ошейник с поводком и грузом на его конце, установленную перед кормушкой на основании между укосин ловушк у в виде пластины с вырезом для поводка и привод, согласно изобретению, расстояние между ловушкой и передним бортом кормушки равно 0,150,20 расстояния между верхними кромками бортов последней, а длина поводка с грузом -не более 0,5-0,6 длины окружности ошейника, причем высота расположения ловушки равна 1,2-1,5 высоты переднего борта кормушки. Такая конструкция привязи для животного обеспечивает свободное скольжение поводка по укосинам, как по направляющим, что гарантирует удобство эксплуатации и свободное поедание корма животным. На фиг. 1 схематично изображен общий вид привязи с кормушкой, вид спереди; на фиг. 2 - вид сверху фиг. 1. Привязь для животного содержит ошейник 1 и поводком 2 и грузом 3 с формой конуса, установленную перед кормушкой 4 на основании 5 между укосин 6 ловушк у 7 в виде пластины с вырезом 8 и привод 9 в виде горизонтальной параллельной кормушке тяги. Укосины выполнены к ловушке под острым углом, что обеспечивает свободное скольжение поводка 2 с грузом 3 по укосинам 6, как по направляющим, и беспрепятственное проникновение в вырез 10, зазор 11 между зубьями 12, створок 13 с шарнирами 14. Ловушка установлена от пола на расстоянии (1,2...1,5) высоты переднего борта кормушки, а от ее переднего борта - (0,15-0,20) -расстояния между верхними кромкам бортов кормушки. Указанные параметры гарантируют удобство поедания корма животным, улучшаются условия эксплуатации привязи. Ошейник имеет радиус и находится между укосинами 6, расширяющимися кверху. Длина поводка с грузом не должна превышать (0,5...0,6) - развернутой длины окружности ошейника. Это позволяет животному, на шее которого покоится ошейник, свободно лежать, стоять, кормиться и двигаться в пределах стойла. Длина поводка согласуется с параметрами установки ловушки. Привязь для животного, параметры которой выше обоснованы, работает следующим образом. При подходе животного к кормушке (кормовая смесь раздана кормораздатчиком) его голова размещается между укосин 6, и поводок 2 попадает в вырез 10 и далее в зазор 11 между крайними зубьями 12, створок 13. Створка находится в поднятом положении. При дальнейшем продвижении животного к кормушке, а также под действием груза 3 поводок 2, скользя вдоль зубьев 12 проникает вглубь ловушки, животное привязано, Отвязывание животного осуществляется посредством привода 4, посредством перемещения тяг относительно друг друга. Применение данной привязи для животного с обоснованными параметрами позволяет улучши ть условия ее эксплуатации, повысить надежность процесса, благодаря чему существенно снизить затраты труда.
