Сушильний циліндр папероробної машини

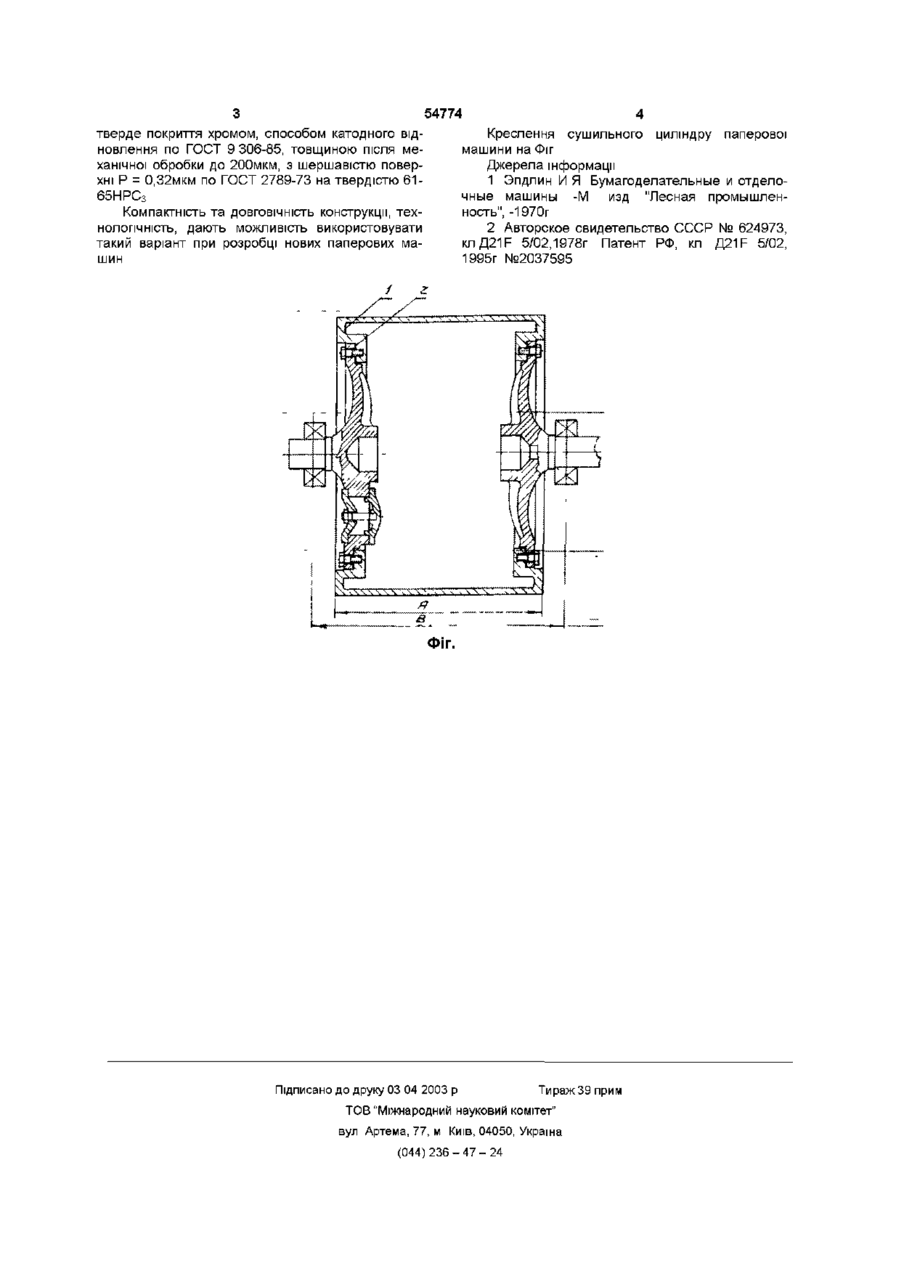

1 Сушильний циліндр папероробної машини, що містить порожнистий корпус з торцевими кришками та елементами їх кріплення, який відрізняється тим, що у торцях корпуса сформована роз Винахід відноситься до конструкції сушильного та холодильного циліндрів папероробних машин і може бути використаний в целюлозо-паперовій промисловості ВІДОМІ різні конструкції сушильних циліндрів, які мають корпус, до якого безпосередньо механічно закріплюються кришки [1], або через проміжні елементи конструкції [2], з врахуванням технологічних особливостей їх виготовлення Довжина обігріваємої теплоносієм (паром) внутрішньої поверхні циліндра повинна бути не менше ширини виготовляємого паперу Як правило довжина циліндру на 200-250мм більше довжини обігріваємої внутрішньої поверхні циліндру З врахуванням довжини циліндру, розміщення стикуємих конструкцій, визначається розміщення підшипникових опор циліндру на базових поверхнях папероробної машини Недоліком існуючих розробок є відсутність конструкторських рішень по модернізації машин для збільшення ширини виготовляємого паперу при збереженні базової частини машини, так як розширення базової частини вимагає значних матеріальних та трудових витрат Ціль винаходу - створення варіанту конструкції сушильного циліндру для модернізації папероробної машини з можливістю збільшення доз«мчи робочої поверхні циліндру при збереженні розміщення його підшипникових опор на базових пове винута поверхня з каналами для теплоносія, а фланцеві поверхні зміщені до внутрішньої частини циліндра в межах міжосьової відстані підшипникових опор на базових поверхнях папероробної машини 2 Сушильний циліндр по п 1, який відрізняється тим, що розвинута поверхня з каналами для теплоносія та фланцеві поверхні для закріплення кришок виконані у ВІДЛИВЦІ корпуса 3 Сушильний циліндр по пп 1, 2, який відрізняється тим, що на ЗОВНІШНІЙ поверхні циліндра при необхідності наноситься тверде покриття хромом способом катодного відновлення рхнях машини та підвищення надійності і ДОВГОВІЧНОСТІ Збільшення довжини робочої поверхні циліндру А досягається коло обох торців корпуса внаслідок формування розвинутої поверхні з каналами 1 для обігріву поверхні теплоносієм та фланцевих поверхонь для закріплення кришок 2, зміщених до внутрішньої частини циліндру, в межах міжосьової відстані підшипникових опор В на базових поверхнях папероробної машини Такий варіант конструкції технологічно виконуємий відливанням корпусів циліндрів у збірних опочних формах у кесоні, плавленні чавуну та його легуванні в індукційних електропечах типу ИЧТ 6/1,6 із чавуну СчЗО по ГОСТ 1412-85 та ГГ-30 по ДІМ-1691 (стандарт Німеччини) з перлітною структурою, характерним показником - МІЦНІСТЬ на розтягнення та легуванням хромом, нікелем, міддю, молібденом для забезпечення механічних властивостей Освоєння процесу плавлення чавуну в електропечах дозволило забезпечити стійке досягнення механічних властивостей та структури відливок корпусів Це забезпечує вимоги по виготовленню циліндрів для папероробних машин обрізною шириною паперу до 4200мм при розрахунковому тиску пару доО,8МПа Для підвищення ізносо- та корозійної СТІЙКОСТІ на зовнішню поверхню циліндру можливо нанести ю 54774 тверде покриття хромом, способом катодного відновлення по ГОСТ 9 306-85, товщиною після механічної обробки до 200мкм, з шершавістю поверхні Р = 0,32мкм по ГОСТ 2789-73 на твердістю 6165НРС3 Компактність та ДОВГОВІЧНІСТЬ конструкції, тех нологічність, дають можливість використовувати такий варіант при розробці нових паперових машин Креслення сушильного циліндру паперової машини на Фіг Джерела інформації 1 Эпдлин И Я Бумагоделательные и отделочные машины -М изд "Лесная промышленность", -1970г 2 Авторское свидетельство СССР № 624973, mfl21F 5/02,1978г Патент РФ, кл fl21F 5/02, 1995г №2037595 ФІГ. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
