Пристрій для оперативного визначення кількості та маси зібраних колорадських жуків

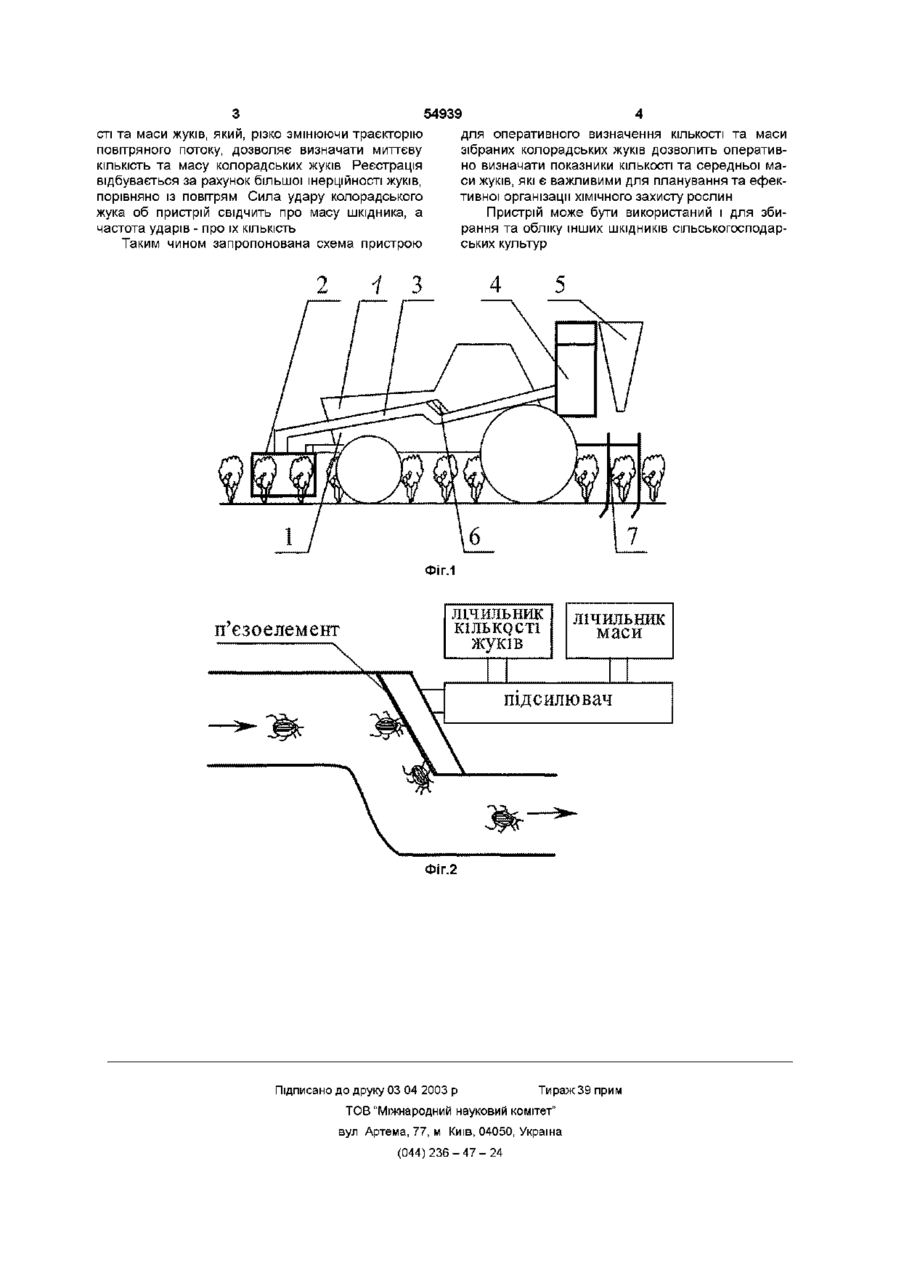

1 Пристрій для оперативного визначення КІЛЬКОСТІ та маси зібраних колорадських жуків, який складається з базової машини, забірника, транспортуючого повітропроводу, вентилятора та циклону, який відрізняється тим, що в транспортуючий повітропровід встановлено пристрій для обліку КІЛЬКОСТІ та маси колорадських жуків 2 Пристрій за п 1, який відрізняється тим, що пристрій для обліку КІЛЬКОСТІ та маси жуків складається з сенсорного елементу - п'єзоелементу та облікових ЛІЧИЛЬНИКІВ КІЛЬКОСТІ та маси жуків Винахід відноситься до галузі сільськогосподарського машинобудування, зокрема, до пристроїв для оперативного визначення КІЛЬКОСТІ та маси колорадських жуків і може бути застосований в пневматичних машинах для збирання ШКІДНИКІВ сільськогосподарських рослин ВІДОМІ пристрої для збирання колорадських жуків пневматичного типу (патент України № 20158 А, ас СРСР № 1628254 А 01 М 5/08) Ці пристрої складаються з забірника, транспортуючого повітропроводу, вентилятора, який створює розрідження та циклона для виділення жуків із потоку повітря Єдиним КІЛЬКІСНИМ показником роботи цих пристроїв є загальна маса жуків зібраних з одиниці площі поля Недоліком відомого пристрою є відсутність можливості оперативного визначення показників КІЛЬКОСТІ та середньої маси колорадських жуків, які є важливими для планування та ефективної організації ХІМІЧНОГО захисту рослин В основу винаходу поставлено задачу удосконалення пристрою для збирання колорадських жуків шляхом застосування пристрою для реєстрації КІЛЬКОСТІ та маси жуків Поставлена задача досягається тим, що в пристрої для оперативного визначення КІЛЬКОСТІ та маси зібраних колорадських жуків, який складається з базової машини, забірника, транспортуючого повітропроводу, вентилятора та циклону, згідно винаходу вводиться те, що в транспортуючий повітропровід встановлено пристрій для обліку КІЛЬКОСТІ та маси колорадських жуків, який склада ється з сенсорного елементу - п єзоелементу та облікових ЛІЧИЛЬНИКІВ КІЛЬКОСТІ та маси жуків Це дозволяє оперативно визначати показники КІЛЬКОСТІ та середньої маси колорадських жуків, правильно планувати та ефективно організовувати ХІМІЧНИЙ захист рослин Суттєві ознаки, що викладені у формулі винаходу, направлені на забезпечення оперативного визначення показників КІЛЬКОСТІ та середньої маси колорадських жуків Пристрій для оперативного визначення КІЛЬКОСТІ та маси зібраних колорадських жуків зображений на фіг 1 - вид збоку при збиранні колорадських жуків, фіг 2 - пристрій для обліку КІЛЬКОСТІ та маси зібраних колорадських жуків Пристрій складається з базової машини 1, на якій закріплено забірник 2, транспортуючий повітропровід 3, вентилятор 4 та циклон 5 В повітропровід встановлено п'єзопристрій для реєстрації миттєвої КІЛЬКОСТІ та маси ШКІДНИКІВ 6 На фіг 1 також показана машина для міжрядного обробітку 7 Працює пристрій для оперативного визначення КІЛЬКОСТІ та маси зібраних колорадських жуків наступним чином При переміщенні машини вздовж рядків картопляного поля забірник 2, за рахунок розрідження створюваного вентилятором 4, всмоктує повітря із зони рослин Повітря, рухаючись із високою швидкістю, захоплює ШКІДНИКІВ та через транспортуючий повітропровід 3 подає їх у циклон 5 де вони виділяються із повітря У повітропроводі встановлено пристрій для обліку кілько со ю 54939 сті та маси жуків, який, різко змінюючи траєкторію повітряного потоку, дозволяє визначати миттєву КІЛЬКІСТЬ та масу колорадських жуків Реєстрація відбувається за рахунок більшої інерціиності жуків, порівняно із повітрям Сила удару колорадського жука об пристрій свідчить про масу шкідника, а для оперативного визначення КІЛЬКОСТІ та маси зібраних колорадських жуків дозволить оперативно визначати показники КІЛЬКОСТІ та середньої маси жуків, які є важливими для планування та ефективної організації ХІМІЧНОГО захисту рослин Пристрій може бути використаний і для збирання та обліку інших ШКІДНИКІВ сільськогосподарських культур частота ударів - про їх КІЛЬКІСТЬ Таким чином запропонована схема пристрою ФІГ.1 пезоелемент лічильник кількості жуків ЛІЧИЛЬНИК маси Фіг.2 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
