Гідромоніторна установка

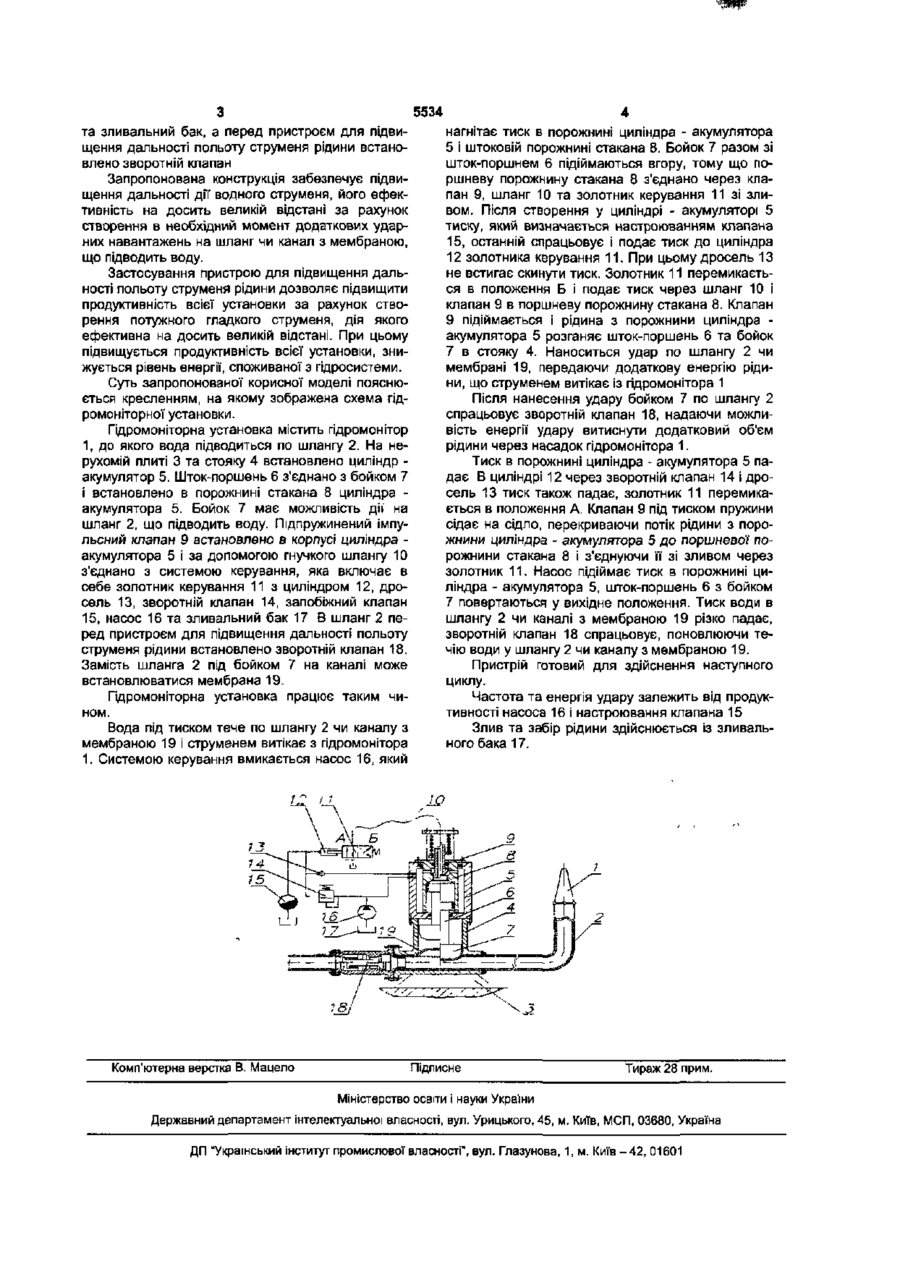

Гідромоніторна установка, що містить гідромонітор та гідросистему керування, яка відрізняється тим, що оснащена додатковим пристроєм для підвищення дальності польоту струменя рідини у вигляді циліндра-акумулятора, що розташо ваний на стояку і нерухомій плиті, шток-поршня, встановленого в порожнині стакана циліндраакумулятора, бойка, з'єднаного зі штоком-поршнем з можливістю дії на шланг чи канал з мембраною, що підводить воду, підпружиненого імпульсного клапана, що за допомогою гнучкого шланга з'єднаний з системою керування, яка містить золотник керування з циліндром, дросель, зворотний клапан, запобіжний клапан, насос та зливальний бак, а перед пристроєм для підвищення дальності польоту струменя рідини встановлений зворотний клапан. Корисна модель відноситься до галузі техніки і призначена для підвищення ефекту дії струменя рідини для лодріблення і різання гірських пород у процесі гідровидобування корисних копалин, поливальної техніки у сільському господарстві, протипожежної техніки. Відома конструкція пристрою для імпульсної подачі рідини або газу (А.С. 427204 СССР. F16К21 /12 Устройство для импульсной подачи жидкости или газа/ Роганов Л Л. Опубл.14 01.1974, Бюл.№17) з встановленим в корпусі запірним органом, який виконано у вигляді клапана з хвостовиком, а з метою підвищення енергії викиду рідини або газу, на хвостовику клапана рухливо встановлено підпружинений відносно корпуса плунжер, що взаємодіє з хвостовиком за допомогою додаткової пружини. Також відома конструкція імпульсного водомету ІВ-5 (Гидроимпульсные установки для разрушения горных пород/ ГА. Атанов. - К • Вища школа, 1987. - с.45), який складається з циліндра, в якому рухається поршень, ствола з плаваючим поршнем, сопла, запірного пристрою, ресивера зі стиснутим газом, домкратів з повзунами, клапана керування Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є гідромонітор з дистанційним керуванням (Машины для земляных работ. Под общ. ред. Ю.А. Ветрова. 2-е изд-е дораб. и доп. - Киев: Вища школа, 1981. - с.371372.), що включає гідромонітор, електропривод, гідросистему переносного пульта керування. Зага льними суттєвими ознаками відомого та пристрою, що заявляється, є гідромонітор та гідросистема керування. При роботі відомого гідромонітора виникають труднощі в створенні потужного гладкого струменя, дія якого ефективна на досить великій відстані Це викликає необхідність підведення більшої кількості енергії Із гідросистеми і знижує продуктивність установки. В основу корисної моделі поставлена задача вдосконалення гідромоніторної установки, в якій шляхом створення в необхідний момент додаткових ударних навантажень на шланг чи канал з мембраною, що підводить воду, підвищується дальність дії" водного струменя, його ефективність на досить великій відстані. За рахунок цього підвищується продуктивність всієї установки, знижується рівень енергії, споживаної з гідросистеми. Поставлена задача вирішується тим, що гідромоніторна установка постачена додатковим пристроєм для підвищення дальності польоту струменя рідини у вигляді циліндра - акумулятора, що базується на стояку і нерухомій плиті, штокпоршня, встановленого в порожнині стакана циліндра - акумулятора, бойка, з'єднаного зі штокомпоршнем з можливістю дії на шланг чи канал з мембраною, що підводить воду, підпружиненого імпульсного клапана, що за допомогою гнучкого шлангу з'єднано з системою керування, яка включає в себе золотник керування з циліндром, дросель, зворотній клапан, запобіжний клапан, насос СО ю ю 5534 та зливальний бак, а перед пристроєм для підвищення дальності польоту струменя рідини встановлено зворотній клапан Запропонована конструкція забезпечує підвищення дальності дії водного струменя, його ефективність на досить великій відстані за рахунок створення в необхідний момент додаткових ударних навантажень на шланг чи канал з мембраною, що підводить воду. Застосування пристрою для підвищення дальності польоту струменя рідини дозволяє підвищити продуктивність всієї установки за рахунок створення потужного гладкого струменя, дія якого ефективна на досить великій відстані. При цьому підвищується продуктивність всієї установки, знижується рівень енергії, споживаної з гідросистеми. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображена схема гідромоніторної установки. Гідромоніторна установка містить гідромонітор 1, до якого вода підводиться по шлангу 2. На нерухомій плиті 3 та стояку 4 встановлено циліндр акумулятор 5. Шток-поршень 6 з'єднано з бойком 7 і встановлено в порожнині стакана 8 циліндра акумулятора 5. Бойок 7 має можливість дії на шланг 2, що підводить воду. Підпружинений імпульсний клапан 9 встановлено в корпусі циліндра акумулятора 5 і за допомогою гнучкого шлангу 10 з'єднано з системою керування, яка включає в себе золотник керування 11 з циліндром 12, дросель 13, зворотній клапан 14, запобіжний клапан 15, насос 16 та зливальний бак 17 В шланг 2 перед пристроєм для підвищення дальності польоту струменя рідини встановлено зворотній клапан 18. Замість шланга 2 під бойком 7 на каналі може встановлюватися мембрана 19. Гідромоніторна установка працює таким чином. Вода під тиском тече по шлангу 2 чи каналу з мембраною 19 і струменем витікає з гідромонітора 1. Системою керування вмикається насос 16, який нагнітає тиск в порожнині циліндра - акумулятора 5 і штоковій порожнині стакана 8. Бойок 7 разом зі шток-поршнем 6 підіймаються вгору, тому що поршневу порожнину стакана 8 з'єднано через клапан 9, шланг 10 та золотник керування 11 зі зливом. Після створення у циліндрі - акумуляторі 5 тиску, який визначається настроюванням клапана 15, останній спрацьовує і подає тиск до циліндра 12 золотника керування 11. При цьому дросель 13 не встигає скинути тиск. Золотник 11 перемикається в положення Б і подає тиск через шланг 10 і клапан 9 в поршневу порожнину стакана 8. Клапан 9 підіймається і рідина з порожнини циліндра акумулятора 5 розганяє шток-поршень 6 та бойок 7 в стояку 4. Наноситься удар по шлангу 2 чи мембрані 19, передаючи додаткову енергію рідини, що струменем витікає із гідромонітора 1 Після нанесення удару бойком 7 по шлангу 2 спрацьовує зворотній клапан 18, надаючи можливість енергії удару витиснути додатковий об'єм рідини через насадок гідромонітора 1. Тиск в порожнині циліндра - акумулятора 5 падає В циліндрі 12 через зворотній клапан 14 і дросель 13 тиск також падає, золотник 11 перемикається в положення А. Клапан 9 під тиском пружини сідає на сідло, перекриваючи потік рідини з порожнини циліндра - акумулятора 5 до поршневої порожнини стакана 8 і з'єднуючи її зі зливом через золотник 11. Насос підіймає тиск в порожнині циліндра - акумулятора 5, шток-поршень 6 з бойком 7 повертаються у вихідне положення. Тиск води в шлангу 2 чи каналі з мембраною 19 різко падає, зворотній клапан 18 спрацьовує, поновлюючи течію води у шлангу 2 чи каналу з мембраною 19. Пристрій готовий для здійснення наступного циклу. Частота та енергія удару залежить від продуктивності насоса 16 і настроювання клапана 15 Злив та забір рідини здійснюється із зливального бака 17. і і Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
